Физические свойства материала вт9 .

T	E 10- 5	 10 6			C	R 10 9
Град	МПа	1/Град	Вт/(м·град)	кг/м3	Дж/(кг·град)	Ом·м
20	1.18			4510

Поливинилхлорид (ПВХ, полихлорвинил, винил, вестолит, хосталит, виннол, корвик, сикрон, джеон, ниппеон, сумилит, луковил, хелвик, норвик и др.) — бесцветная, прозрачная пластмасса, термопластичный полимервинилхлорида. Отличается химической стойкостью к щелочам, минеральным маслам, многим кислотам и растворителям. Не горит на воздухе и обладает малой морозостойкостью (−15 °C). Нагревостойкость: +65 °C.

Химическая формула: [-CH₂-CHCl-]_n.Международное обозначение — PVC

Физические и химические свойства

Молекулярная масса 9—170 тыс.; плотность — 1,35—1,43 г/см³. Температура стеклования — 75—80 °C (для теплостойких марок — до 105 °C), температура плавления — 150—220 °C. Теплопроводность — 0,159 Вт/м·К. Трудногорюч. При температурах выше 110—120 °C склонен к разложению с выделением хлористого водорода HCl. При внесении в пламя придаёт ему зеленоватый оттенок ввиду присутствия хлора^[1].

Растворяется в циклогексаноне, тетрагидрофуране (ТГФ), диметилформамиде (ДМФА), дихлорэтане, ограниченно — в бензоле, ацетоне. Не растворяется в воде, спиртах, углеводородах; стоек в растворах щелочей, кислот, солей.

Предел прочности при растяжении — 40—50 МПа, при изгибе — 80—120 МПа. Удельное электрическое сопротивление — 10¹² — 10¹³ Ом·м. Диэлектрическая проницаемость (при 50 Гц) — 3,5.

Устойчив к действию влаги, кислот, щелочей, растворов солей, бензина, керосина, жиров, спиртов, обладает хорошими диэлектрическими свойствами.

Тангенс угла потерь порядка 0,01—0,05.

Получение

Получается суспензионной или эмульсионной полимеризацией винилхлорида, а также полимеризацией в массе.

Применение

Применяется для электроизоляции проводов и кабелей, производства листов, труб (преимущественно хлорированный поливинилхлорид), пленок, пленок для натяжных потолков, искусственных кож, поливинилхлоридного волокна, пенополивинилхлорида, линолеума, обувных пластикатов, мебельной кромки и т. д. Также применяется для производства грампластинок (то есть виниловых), профилей для изготовления окон и дверей.

Поливинилхлорид также часто используется в одежде и аксессуарах для создания подобного коже материала, отличающегося гладкостью и блеском. Такая одежда широко распространена в альтернативных направлениях моды, среди участников готической субкультуры и сторонников сексуального фетиша.

Поливинилхлорид используют как уплотнитель в бытовых холодильниках, вместо относительно сложных механических затворов. Это дало возможность применить магнитные затворы в виде намагниченных эластичных вставок, помещаемых в баллоне уплотнителя.

Моющиеся обои покрываются плёнкой из ПВХ с лицевой стороны, делая обои непромокаемыми.

Также находит широкое применение в пиротехнике как донор хлора, необходимого для создания цветных огней.

Широко применяется в рекламе: для оформления витрин магазинов и торговых точек, создания рекламных баннеров и плакатов. Служит сырьём для производства различного рода продукции от грампластинок и плакатов до наклеек. Слоем ПВХ покрыта металлическая сетка восьмиугольника, где проводят соревнования по MMA. Из ПВХ также делают презервативы для людей с аллергией на латекс.

Поливинилхлорид используется в производстве трикотажных рабочих перчаток для нанесения различных рисунков на трикотажную основу. ПВХ-рисунок на перчатке позволяет обеспечить хороший захват при выполнении различных работ, предотвращает процесс скольжения, увеличивает износостойкость продукции.

Поливинилхлорид используется для производства хлорированного поливинилхлорида, обладающего самыми высокими характеристиками огнестойкости и самой высокой температурой воспламенения (482 °С) среди термопластов.

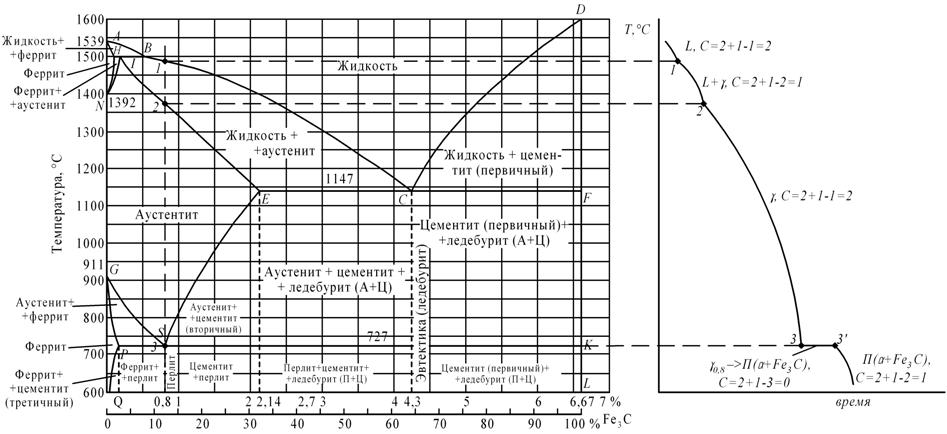

а)                                                                                            б)

Рисунок 5: а-диаграмма железо-цементит, б-кривая охлаждения для сплава, содержащего 0,8% углерода

Правило фаз устанавливает зависимость между числом степеней свободы, числом компонентов и числом фаз и выражается уравнением:

C = K + 1 – Ф,

где    С – число степеней свободы системы;

К – число компонентов, образующих систему;

1 – число внешних факторов (внешним фактором считаем только температуру, так как давление за исключением очень высокого мало влияет на фазовое равновесие сплавов в твердом и жидком состояниях);

Ф – число фаз, находящихся в равновесии.
