12. Яка лінія найбільш повно відображає закономірність експериментальних даних та побудована за методом найменших квадратів?

1. Лінія регресії.

13. За яким критерієм чи методом проводиться перевірка адекватності моделі?

1. Критерієм Фішера.

14. . В яких режимах визначаються параметри моделі при її ідентифікації?

1. У режимі нормальної експлуатації об'єкта або спеціальних експериментів з ним.

15. З використанням команди polytool програми MatLab отримані наступні значення коефіцієнтів лінії регресії (-2; 1; 3). Визначте значення вихідного параметра у при подачі на вхід об’єкта сигнала х=2.

3. 1.

16. Визначте сталу часу T об’єкта при таких умовах: коефіцієнт підсилення об’єкта, передаточна функція якого є реальною диференціальною ланкою, рівний k=11, h(t) - перехідна характеристика об’єкта.

4. 120.

17. Визначте сталу часу T об’єкта при таких умовах: перехідна характеристика h(t) об’єкта є аперіодичною ланкою першого порядку, коефіцієнт підсилення k=12, .

3. 115.

18. Після проведення експерементів згідно повного факторного експерименту за вхідними сигналами x1, x2 отримано значення вихідного сигналу y об’єкта (табл). Визначте коефіцієнти bo, b1, b2 лінійної статичної моделі.

Таблиця

№ досліду	1	2	3	4
	-2	0	2	3
	-1	1	2	4
	-2	0	2	3

4. bo=0; b1=-1, b2=-7/3.

19. Побудуйте матрицю планування при проведенні повного факторного експерименту за наявності двох вхідних параметрів

2.

-1	-1
1	-1
-1	1
1	1

20. Побудуйте матрицю планування при проведенні дробового факторного експеримента за наявності трьох вхідних параметрів та генеруючого співвідношення z3=z2z1.

4.

-1	-1	1
1	-1	-1
-1	-1	1
1	1	1

21. Зв'язок між вхідним та вихідним параметром об’єкта описується у виді лінійної регресійної моделі, коефіцієнти якої bo=2, b1=-1. Визначте значення вихідного параметра y при подачі на вхід об’єкта вхідного сигналу x=3.

2. -1.

22. Що дозволяє встановити ідентифікація процесів методами кореляційного аналізу?

1. Існування зв'язків між досліджуваними параметрами.

"КОРПОРАТИВНІ СИСТЕМИ І МЕРЕЖІ"

1. Конфігурація фізичних зв’язків мережі визначається

2) електричними з’єднаннями комп’ютерів між собою.

2. Логічна структуризація мережі – це

4) розбиття мережі на сегменти з локалізованим трафіком.

3. Комунікаційний пристрій міст призначений для

1) передачі інформації з одного сегмента в інший тільки в тому випадку, якщо адреса комп’ютера-отримувача належить іншій підмережі.

4. Комунікаційний пристрій концентратор використовується для

4) повторення сигналів, які надійшли до одного з його портів на інші не змінюючи логічної топології мережі.

5. Модель OSI описує

1) тільки системні засоби взаємодії, реалізовані операційною системою, системними утилітами, системними апаратними засобами.

6. Комунікаційний пристрій повторювач використовується для

3) фізичного з’єднання різних сегментів кабелю локальної мережі з метою збільшення загальної довжини мережі.

7. Для логічної структуризації мережі використовуються

4) мости, комутатори, маршрутизатори, шлюзи.

8. Колізією при передачі даних у мережі Ethernet називають ситуацію, коли

3) два або більше комп’ютерів вирішують, що мережа вільна і починають передавати кадри.

9. У технології Token Ring для доступу до розподіленого середовища використовується

1) маркерний метод.

10. У класичній технології Ethernet усі комп’ютери об’єднуються за топологією

3) загальна шина.

11. У технології Token Ring усі комп’ютери об’єднуються за топологією

1) кільце.

12. Метод доступу CSMA/CD використовується у технології

4) Ethernet.

13. Протокол ARP використовується для

1) визначення локальної адреси за визначеною IP-адресою.

14. Протокол DHCP призначений для

4) динамічного призначення IP-адреси.

15. Служба DNS призначена для

2) автоматичного пошуку IP-адреси за відомим символьним іменем вузла.

16. Якщо у полі номера вузла призначення IP-адреси знаходяться тільки одиниці, то

3) пакет з такою адресою призначення повинен розсилатися усім вузлам мережі із заданим номером мережі.

17. Якщо у полі номера мережі IP-адреси знаходяться тільки нулі, то

1) за замовчуванням вважається, що вузол призначення належить тій же мережі, що і вузол, який відправив пакет.

18. Рівень міжмережевої взаємодії стеку TCP/IP забезпечує

2) можливість переміщення пакетів у мережі, використовуючи найбільш раціональний за певним критерієм маршрут.

"МЕТРОЛОГІЯ"

1. Отримано ряд значень деякої фізичної величини: 1,250; 1,260; 1,260; 1,270; 1,265.

Визначити середнє квадратичне відхилення результату спостережень.

1. 0,008;

2. 0,0075;

3. 0,0067;

4. 0,007.

2. У мілівольтметра рівномірна шкала поділена на 100 поділок. Нижня границя вимірювання , а верхня . Визначити ціну поділки і чутливість даного мілівольтметра.

2)

3. Чутливість амперметра становить . Стрілка приладу відхилилась на 10 поділок. Визначити величину струму в електричному колі.

   1. 20 А;

4. Метод порівняння з мірою полягає у тому, що

   1. вимірювальну фізичну величину порівнюють з однорідною фізичною величиною, розмір якої відтворюється мірою.

5. Метод повного зрівноваження полягає у тому, що:

   1. вихідна величина напруги міри регулюється доти, поки вона не дорівнюватиме вимірювальній напрузі, що відбувається тоді, коли стрілка гальванометра показуватиме "нуль".

6. При споживаної потужності 100 Вт, ватметр показав 102 Вт. Визначити абсолютну і відносну похибки вимірювань:

   1. 2 Вт, 2 %;

7. Найбільша зведена похибка вимірювання приладу це відношення:

   1. найбільшої абсолютної похибки до границі вимірювань приладу ;

8. Чи залежить адитивна похибка від значення вимірюваної фізичної величини?

   1. Ні;

9. Поправка дорівнює

   1. модулю систематичної похибки з протилежним знаком;

10. Для якого числа вимірювань справедлива формула визначення статичного середнього квадратичного відхилення ?

2)

“Мікросхемотехніка”

1. Мультивібратори, які працюють в автоколивальному режимі, мають два квазістійкі стани, у яких струми і напруги змінюються порівняно:

1) повільно, але які приводять до різкої, стрибкоподібної зміни одного стану на інший;

2. Асинхронний RS-тригер при комбiнацiї вхiдних сигналiв S=1 i R=0 встановлюється в стан:

3) 1;

3. Величину, обернену до роздільної здатності лічильника називають:

3) найвищою частотою рахунку;

4. Частота слідування імпульсів мультивібратора на біполярних транзисторах визначається:

2) постійними часу розряду конденсаторів;

5. Операцію диз'юнкції виконує логічний елемент:

4) АБО;

6. Асинхронний RS-тригер при комбiнацiї вхiдних сигналiв S=0 i R=1 встановлюється в стан:

2) 0;

7. Роздільною здатністю лічильника імпульсів називають:

3) мінімальний час між вхідними імпульсами, при якому вони рахуються окремо;

8. Частота імпульсів мультивібратора у режимі синхронізації:

4) рівна частоті синхронізуючих імпульсів;

9. На виході логічного елементу «I-НІ» сигнал:

3) "логічного нуля" появляється на виході елемента тільки при наявності сигналу "1" на всіх входах одночасно;

10. Логічний елемент призначений для:

1) реалізації алгебраїчних операцій з інформацією у двійковій формі;

11. Дешифраторами називають пристрої призначені для:

2) розпізнавання кодових комбінацій вхідних сигналів;

12. Перетворення послідовного коду у паралельний здійснюють:

3) регістри зсуву;

13. Напруга на виході компаратора:

4) встановлюється на рівні логічного „0” або логічної „1” залежно від співвідношення величин вхідної та опорної напруги;

Найбільш прості релаксаційні генератори на операційних підсилювачах будуються шляхом:

4) охопленням ОП колами позитивного зворотного зв‘язку і негативного зворотного зв‘язку, причому ПЗЗ по своїй дії у часі повинен бути випереджаючим по відношенню до НЗЗ;

14. Умовою виникнення автоколивань в генеруючому компараторі є:

3) перевищення глибини ПЗЗ над глибиною НЗЗ;

15. Подільником із однакових резисторів створюють набір еталонних напруг здійснюють в АЦП:

2) паралельного типу;

16. АЦП подвійного інтегрування характеризуються:

1) високою точністю;

17. АЦП паралельного типу характеризуються:

4) високою швидкодією;

18. Двонаправлений електронний ключ складається з двох:

3) МДН-транзисторів з різними типами провідності індукованих каналів;

19. Для отримання гармонійних коливань з малим спотвореннями в генераторах на ОП необхідно використати:

4) інерційно-лінійне коло позитивного зворотного зв‘язку.

20. Амплітуда автоколивань після їх виникнення в автогенераторах на базі ОП стабілізується на рівні, при якому:

1) петлевий коефіцієнт підсилення знижується до одиниці;

з предмету "Мікропроцесорна техніка"

1. Подання чисел у формі з плаваючою комою застосовується для:

1) розширення діапазону і зменшення відносної похибки подання чисел у МПС.

2. Виберіть правильний варіант подання десяткового числа -75 у прямому, оберненому та додатковому кодах у 8-розрядній сітці мікропроцесора. Крайній ліворуч біт - знаковий.

	Прямий код	Обернений код	Додатковий код
1)	11001011	10110100	10110101

3. Системна шина призначена для:

1) забезпечення обміну даними між компонентами мікропроцесорної системи.

4. Вкажіть основну відмінність мікропроцесорів фон-Нейманівської архітектури.

1) Виконувана програма та оброблювані дані знаходяться у спільній пам’яті, доступ до якої здійснюється по одній шині даних і команд.

2) Яким чином утворюються 20-бітні адреси у 16-розрядному процесорі?

1) Вміст сегментного регістра зсувається ліворуч на 4 розряди і до нього додається 16-розрядне зміщення (адреса ) операнда з регістрів загального призначення (BX, BP, SI, DI).

5. Оперативний запам’ятовуючий пристрій (ОЗП) МПС призначений для

1) зберігання змінної інформації - поточних даних та результатів обчислень.

6. Термін "нарощування пам’яті в ширину" означає

1) збільшення розрядності запам’ятовуючого пристрою без збільшення адресного простору.

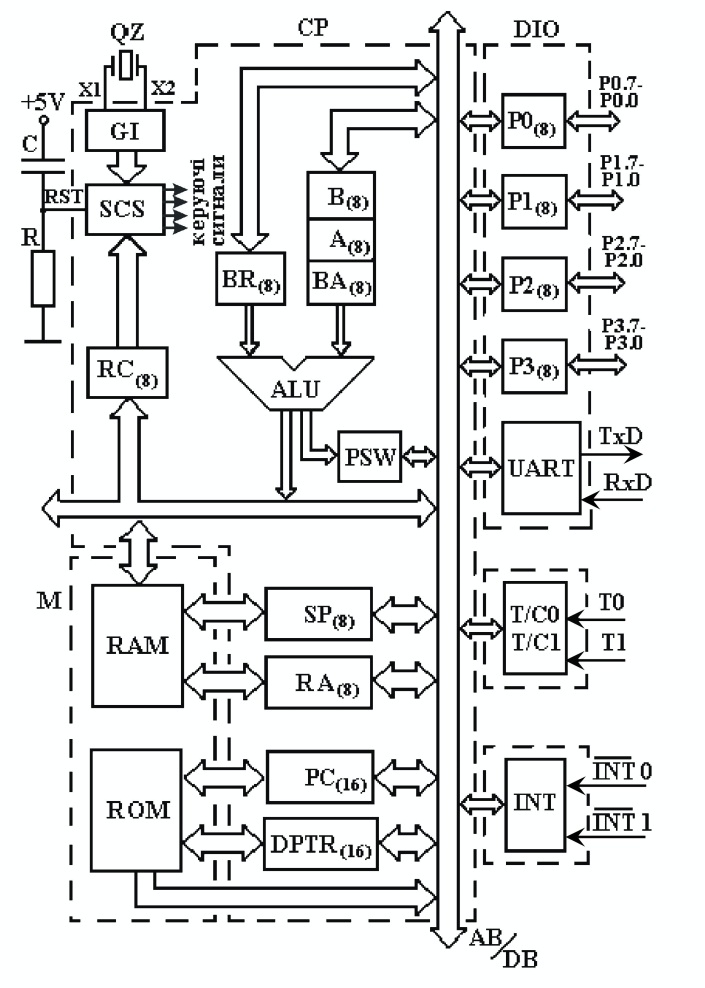

7. Які компоненти мікропроцесора MCS-51 виконують функцію паралельного обміну даними із зовнішними пристроями?

1) Порти P0, P1, P2, P3.

8. Який режим адресації операндів використовується в однобайтовій команді MOV R1, R2?

1) Регістрова адресація.

9. Як називається режим адресації і де зберігається адреса операнда в двохбайтовій команді MVI R, D?

1) Адресація - безпосередня. Операнд знаходиться в другому байті команди.

10. Що називають програмною моделлю мікропроцесора?

1) Сукупність програмно доступних регістрів загального призначення, сегментних регістрів та інших ресурсів мікропроцесора.

11. До якого типу команд MCS-51 відноситься команда MOV ad, #data8?

1) Команда передачі даних.

12. Вкажіть команду MCS-51 для виконання обміну вмісту акумулятора з регістром.

1) XCH A, Rn

13. Яка з вказаних команд MCS-51 виконує безумовний перехід?

1) LJMP ad16

14. Яка з вказаних команд MCS-51 виконує арифметичну операцію додавання?

1) ADD A, ad

15. Яка з вказаних команд MCS-51 виконує логічну операцію АБО вмісту акумулятора та регістра загального призначення?

1) ORL A, Rn

16. Вкажіть призначення програмованого контроллера переривань.

1) Реалізує в МПС обробку запитів переривань від зовнішних пристроїв.

18 ) Обчислити результат виконання наступного фрагмента програми MCS-51.

mov A, #0А6Н

mov R1, #0В3Н

ORL A, R1

1) 0В7Н

19) Визначити суму (С), різницю (Р) та добуток (Д) шістнадцяткових чисел:

А = 0F1EН та В = 0F4Н

=1) С=1012Н , Р= 0E2AН , Д = 0E6898Н;

20) Визначити суму (С), різницю (Р) та добуток (Д) двійкових чисел: А= 11110011 та В = 10110111. Вкажіть результат в десятковій системі числення.

1) С= 426, Р = 60, Д = 44469;

21) Виконати перетворення двійкового числа 10010111 в ДДК 8421.

1) 0001 0101 0001

22) Виконати перетворення шістнадцяткового числа 7A9Н в ДДК 8421.

1) 0001 1001 0110 0001

23) Виконати перетворення ДДК 8421 0111 0110 0101 в шістнадцяткову форму.

1) 2FD Н

24) Обчислити результат виконання команди (вміст акумулятора та вказаного в команді регістра) ADD A, R5 при умовi: (А) = 0B3H, (R5) = 18H.

1) (А) = CB Н, (R5) = 18H.

25) Обчислити результат виконання команди (вміст акумулятора та вказаного в команді регістра) MUL A, B при умовi: (A) = 50H, (B) = 0AAH.

1) (А) = 20H, (B) = 35H.

26) Обчислити результат виконання команди (вміст акумулятора та вказаного в команді регістра) DIV A, B при умовi: (A) = 0F8H, (B) = 12H.

1) (А) = 0DH, (B) = 0EH.

27) Обчислити результат виконання команди (вміст акумулятора та вказаного в команді регістра) ANL A,@R0 при умовi: (A) = 0C5H, (R0) = 35H, в РПД (35Н) = 47Н.

1) (А) = 45H, (R0) = 35H , (35H) = 47H.

МП ТА ПЗА

1. Яка основна відмінність між ПЛК та мікропроцесорними регуляторами?

1. Можливість вільної зміни алгоритму.

2. Яка основна функціональна відмінність інтелектуальних (програмованих) реле від ПЛК?

1. Неможливість складної обробки числових даних.

3. Що таке RS-485, Modbus?

1. Мережевий інтерфейс та протокол.

4. Що таке ОРС-сервер?

2) Програмний засіб для доступу до даних певного об’єкта із інших програм-клієнтів.

5. До якого типу ТЗА відноситься МІК-21?

1. Мікропроцесорний регулятор.

6. До якого типу ТЗА відноситься МІК-51?

1. Малоканальний програмований логічний контролер.

7. Які засоби обробки вхідних аналогових сигналів мають інтелектуальні реле?

1. Компаратори.

8. Який вид автоматичних регуляторів можна реалізувати на інтелектуальних реле?

1. Позиційні регулятори.

9. Яке середовище програмування є базовим для ПЛК TSX Micro 37-хх?

1. PL7.

10. Який стандартний протокол та середовище програмування для ПЛК серії Simatic фірми Siemens?

1. Profibus DP, Step7.

11. Який пристрій виконує запрограмований алгоритм в системах на базі РСІ-плат введення/виведення серії PCI-17xx?

1. Процесор ПК.

12. Який алгоритм реалізує програма для інтелектуального реле ZelioLogic

?

3) Двопозиційний регулятор із зоною неоднозначності.

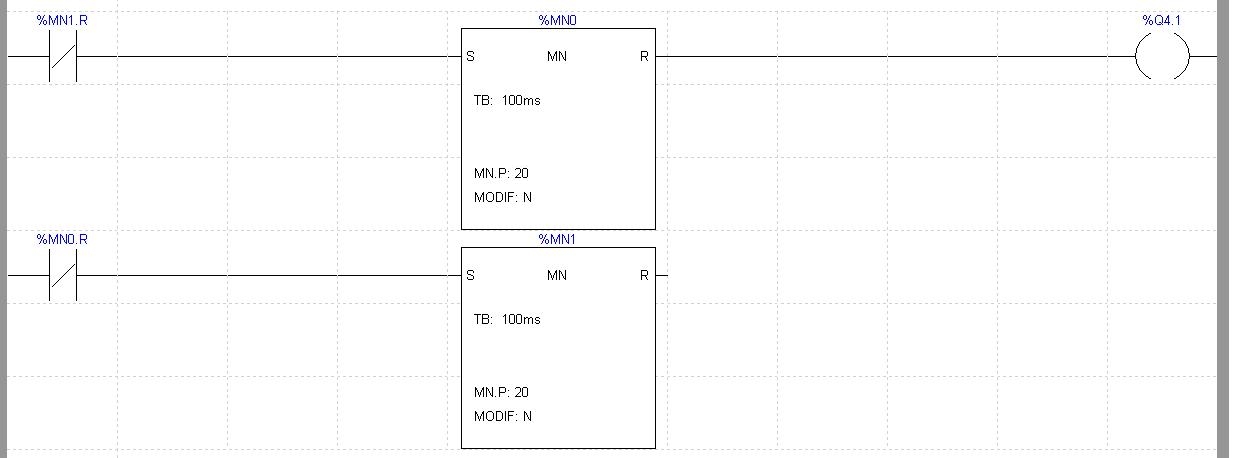

13. Який алгоритм реалізує програма для ПЛК TSX Micro 37-хх

?

3) Генератор з тривалістю імпульсів 100 мс та періодом 200 мс

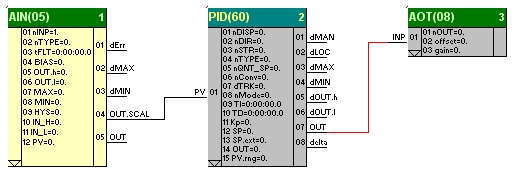

14. Який алгоритм реалізує програма для ПЛК МІК-51

?

1) ПІД-аналоговий регулятор.

„Основи комп‘ютерно-інтегрованого управління”

1. Вказати правильний код режиму роботи інтерфейсу RS232, що забезпечується форматом регістру управління 3FBh при наступному формулюванні режиму: в символах, що передаються – 7 розрядів; довжина стопової посилки – 2 розряди; метод контролю – доповнення до парності; стан лінії ц103 – нормальна передача символів; порти 3F8h i 3F9h використовуються не як подільники частоти.

б) 5Eh

2. Вказати правильний код режиму роботи інтерфейсу RS232 , що забезпечується форматом регістру управління 3FBh при наступному формулюванні режиму : в символах, що передаються – 5 розрядів; довжина стопової посилки – 2 розряди; метод контролю – доповнення до парності; стан лінії ц103 – нормальна передача символів; порти 3F8h i 3F9h використовуються не як подільники частоти.

а) 5Ch

3. Вказати правильний код режиму роботи інтерфейсу RS232 , що забезпечується форматом регістру управління 3FBh при наступному формулюванні режиму : в символах, що передаються – 7 розрядів; довжина стопової посилки – 2 розряди; метод контролю – доповнення до непарності; стан лінії ц103 – нормальна передача символів; порти 3F8h i 3F9h використовуються не як подільники частоти.

г) 6Еh

4. Вказати правильний код регістру стану лінії 3FDh інтерфейсу RS232 про стан процесу прийому чи передачі даних , якщо процес ідентифікований наступним чином: буферний режим прийому порожній; переповнення при прийомі посилки не було; помилки паритету не було; не прийнята стопова посилка; переривання по від’єднанню не було; буферний регістр передачі завантажений; регістр зсуву передачі завантажений.

б)00h

5. Вказати правильний код регістру стану лінії 3FDh інтерфейсу RS232 про стан процесу прийому чи передачі даних, якщо процес ідентифікований наступним чином: буферний режим прийому заповнений; переповнення при прийомі посилки не було; помилки паритету не було; стопова посилка прийнята; переривання по від’єднанню не було; буферний регістр передачі завантажений; регістр зсуву передачі пустий.

в) 49h

6. Вказати правильний код регістру стану лінії 3FDh інтерфейсу RS232 про стан процесу прийому чи передачі даних , якщо процес ідентифікований наступним чином: буферний режим прийому пустий; переповнення при прийомі посилки не було; помилки паритету не було; стопова посилка прийнята; переривання по від’єднанню не було; буферний регістр передачі завантажений; регістр зсуву передачі завантажений.

б) 08h

7. Що містить трирівнева ієрархічна назва модуля даних на сервері, до яких доступається клієнт, при динамічному обміні даними (DDE) між прикладними програмами?

2. - application; - topic; - item.

8. Що називається контекстом потоку?

1. Інформація про стан всіх регістрів процесора.

9. Метод myGroup.SyngRead() призначений для

1. реалізації запиту ОРС клієнта до ОРС сервера.+

10. Яке значення повинен мати біт паритету при символьній передачі значення D8 та перевірці на непарність?

1. 1;

11. В якій послідовності представляється ієрархія рівнів еталонної моделі взаємодії відкритих систем ISO OSI?

2.

прикладний

представлення

сеансовий

транспортний

мережевий

передачі даних

фізичний

12. Шістнадцяткове число A6 буде передаватися в лінії зв‘язку при манчестерському кодуванні сигналу у вигляді:

4

13. Який тип сигналу використовується в інтерфейсі RS-422A?

1. Напруга, диференційний, симетричний.

14. Яку максимальну швидкість передачі даних забезпечує інтерфейс ИРПС?

1. 1152000 біт/с.

15. Які сигнальні лінії інтерфейсу RS-232C є обов‘язковими при з‘єднанні мінімальним нуль-модемним кабелем?

1.

TxD

RxD

SG

16. При апаратному протоколі управління потоком інтерфейсу RS-232C використовуються сигнали:

1. RTS/CTS.

17. При програмному протоколі управління потоком інтерфейсу RS-232C використовуються символи:

1. XON/XOFF.

18. Розмежування між кадрами на канальному рівні при побайтовій передачі здійснюється одним із трьох способів. Яка із вказаних відповідей є невірною?

1. Шляхом підрахунку контрольної суми.

19. У мережі CAN два вузли з десятковими адресами 163 і 161 одночасно доступаються до шини. Логічна «1» є домінуючим сигналом. Який вузол отримає доступ?

1. 163;

20. Нижче наведено загальний вигляд кадру протоколу Modbus. Як здійснюється розмежування між кадрами і розраховується сума для режиму ASCII?

адреса пристрою

код функції

дані

контрольна сума

часовий інтервал	: , CR LF	STX, ETX	SOH, EOT
LRC	LRC	CRC16	CRC16
1)	2)	3)	4)

21. Нижче наведено загальний вигляд кадру протоколу Modbus. Як здійснюється розмежування між кадрами і розраховується сума для режиму RTU?

адреса пристрою	код функції	дані	контрольна сума
STX, ETX	: , CR LF	часовий інтервал	: , CR LF
CRC16	CRC16	CRC16	LRC
1)	2)	3)	4)

22. Яку функцію виконують регістри 3F8h і 3F0h універсального асинхронного прийомопередавача (UART) при одиничному значенні сьомого біта регістра управління лінією 3FB?

1. Подільникі частоти.

23. Прототип функції, яка дозволяє конфігурувати параметри послідовного порта ПК має вигляд:
