- •«Тверской государственный технический университет»
- •Контрольная работа
- •Вариант 13
- •Вопрос 1. Структура и функции метрологической службы предприятий, организаций, учреждений, являющихся юридическими лицами.
- •Вопрос 2. Как определяется оптимальный уровень унификации и стандартизации?
- •Вопрос 1.
- •Вопрос 2
- •Определение оптимального уровня унификации и стандартизации изделий
- •Список литературы
МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Тверской государственный технический университет»
(ТвГТУ)
Кафедра производства строительных изделий и конструкций
Контрольная работа
по курсу «Метрология, стандартизация и сертификация»
Выполнил студент специальности ____ ИДПО группы _____ ______ __________
(подпись) (фамилия, И.,О.)
№ зачетной книжки _______________________ вариант № _________________
Проверил Петропавловская В.Б.
Тверь 2014
Вариант 13
По приведенным ниже значениям прочности тяжелого бетона и им соответствующим диаметрам отпечатков, полученных при испытании прибором конструкции ЛИСИ установить и оценить градуировочную зависимость прочности бетона от диаметра отпечатка.
Значения прочности тяжелого бетона, полученные при испытании образцов- кубов с размером ребра 150 мм на гидравлическом прессе в возрасте 20 суток:
R1=15,00 МПа, R2= 16,12 МПа, R3=17,20 МПа, R4=17,51МПа, R5=18,53 МПа
d1(H)=7,620 мм, d2 (H)=7,570 мм, d3 (H)=7,40 мм, d4 (H)=7,37 мм, d5 (H)=7,345 мм.
Вопрос 1. Структура и функции метрологической службы предприятий, организаций, учреждений, являющихся юридическими лицами.
Вопрос 2. Как определяется оптимальный уровень унификации и стандартизации?
МЕТОДИКА УСТАНОВЛЕНИЯ ГРАДУИРОВОЧНЫХ ЗАВИСИМОСТЕЙ И ОЦЕНКА ИХ ПОГРЕШНОСТЕЙ
Уравнение зависимости «косвенная характеристика – прочность» принимают линейным по формуле:
,
(1)
где Rн – прочность бетона, МПа; Н – косвенная характеристика.
Коэффициенты а0 и а1 рассчитывают по формулам:
;
(2)
,
(3)

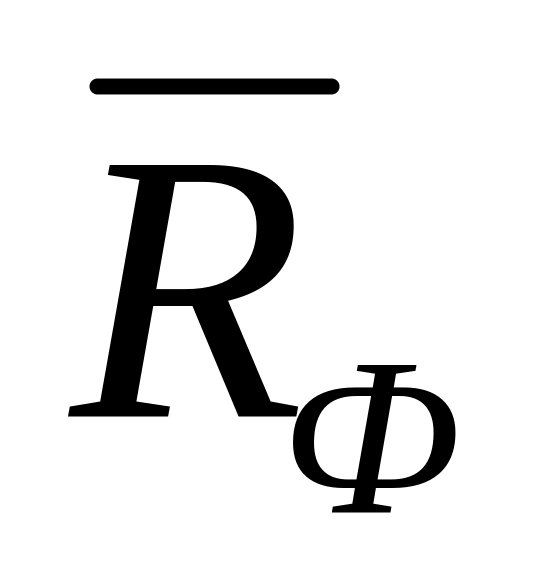

Средние значения
прочности
,
определенные путем испытания образцов
по ГОСТ 10180-78, и косвенных характеристик
,
необходимых для определения этих
коэффициентов, рассчитывают по формулам:
;

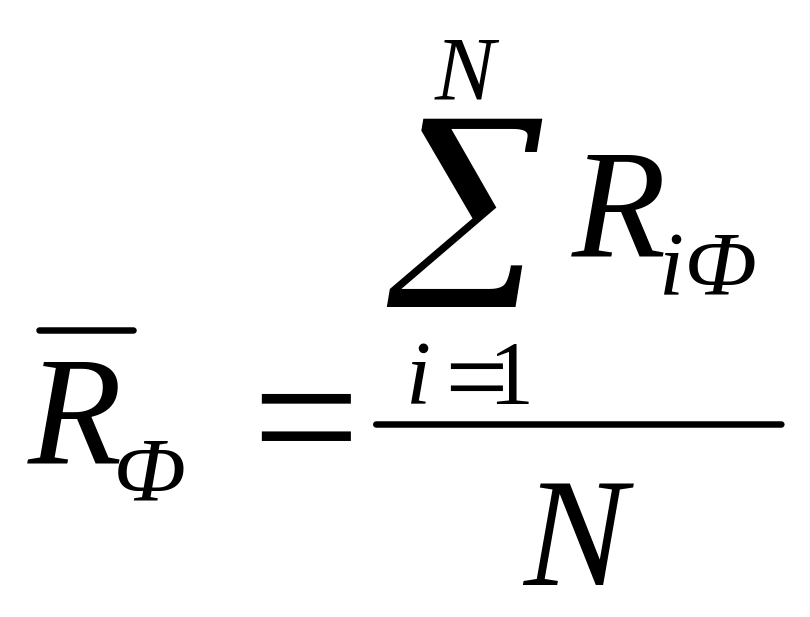

= 16,87 МПа

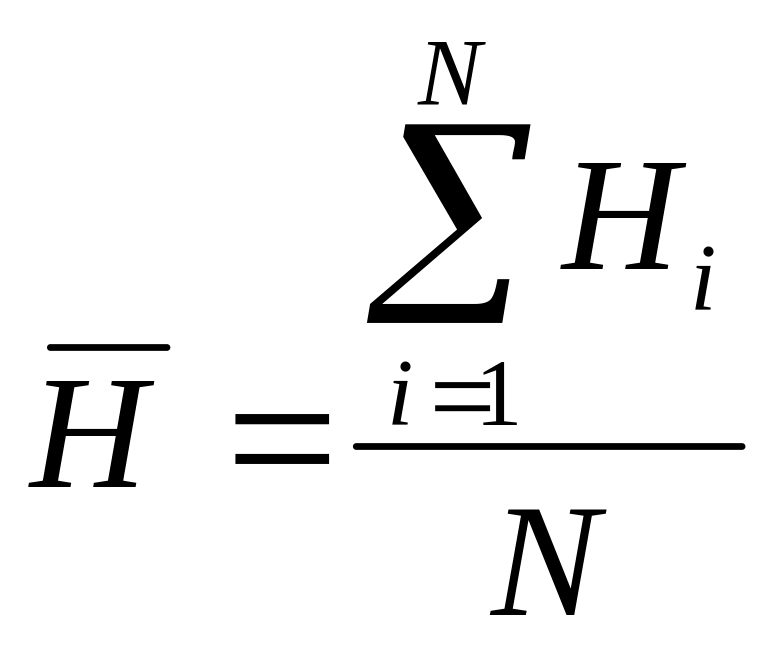

(4)
,
= 7,46 мм
(5)
а1 =(7,62 -7,46)(15,0 – 16,87) + (7,57 – 7,46(16,12 – 16,87) + (7,4- 7,46)(17,2 – 16,87) +
(7,62 – 7,46)2 + (7,57 – 7,46)2 + (7,4 – 7,46)2 + (7,37 – 7,46)2+
(7,37 – 7,46)(17,51 – 16,87 ) + (7,345 – 7,46 )( 18,53 -16,87)
+ (7,345 – 7,46)2 = -8,03
а0 = 16,87 – (-8,03*7,46) = 76,77
а1 = -8,03; ао= 76,77
где Riф и Нi – соответственно значения прочности и косвенной характеристики для отдельных серий по ГОСТ 10180-78;
N – число серий (или отдельных образцов), использовавшихся для построения градуировачной зависимости.
По формулам 1-5 находим коэффициенты а1 и ао, получим уравнение «косвенная характеристика – прочность». Т.к. для испытания прочности использовались образцы с размером 15*15*15, то пересчет не требуется.

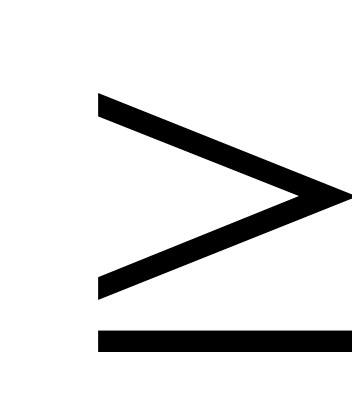

2. После построения градуировочной зависимости по формуле (1) производят ее корректировку путем отбраковки единичных результатов испытаний, не удовлетворяющих условию
(6)

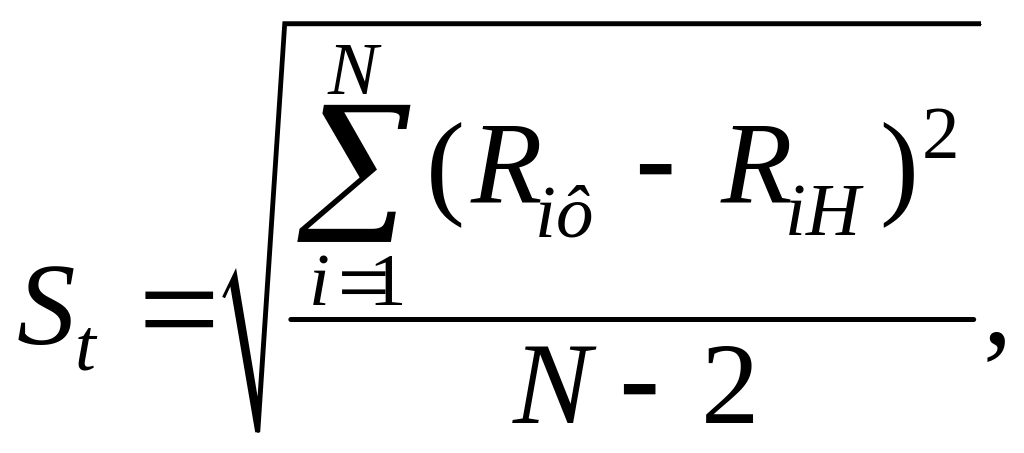

где St – остаточное среднее квадратическое отклонение, определенное по формуле:
(7)

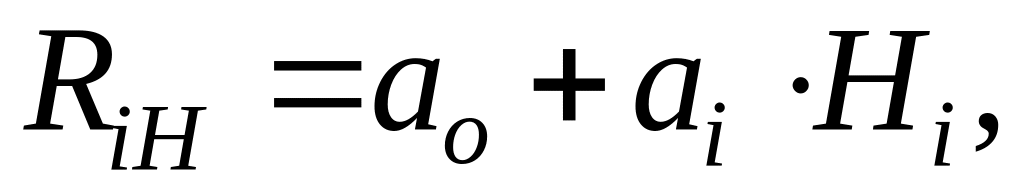

где RiH – прочность бетона в первой серии образцов, определенная по градуировачной зависимости по формуле:
(8)
RiH=76,77+ 8,03*Н
RiH=76,77+ 8,03*7,62=15,60 МПа
RiH=76,77+ 8,03*7,57=16,0 МПа
RiH=76,77+ 8,03*7,4=17,36 МПа
RiH=76,77+ 8,03*7,37=17,60 МПа
RiH=76,77+ 8,03*7,345=17,80 МПа
St=√[(15,0-15,60)²+(16,12-16,0)²+(17,2-17,36)²+(17,51-17,60)² + +(18,53-17,80)²]/(5-2)= 0,558 МПа
Все расчеты сведены в таблицу 1.
Таблица 1- Результаты измерений прочности бетона и характеристики погрешности измерений
Прочность бетона Rн, МПа |
Коэффициент a0 |
Коэффициент a1 |
Косвенная характеристика H, мм |
Высота образца Нi, мм |
Прочность бетона Rф, МПа |
Остаточное среднее квадратическое отклонение St, МПа |
Прочность в серии образцов Riн, МПа |
Погрешность, % |
16,872 |
76,76856075 |
-8,02795345 |
7,461 |
7,62 |
15 |
0,557588858 |
15,5955554 |
3,304818 |
|
|
|
|
7,57 |
16,12 |
|
15,99695307 |
|
|
|
|
|
7,4 |
17,2 |
|
17,36170516 |
|
|
|
|
|
7,37 |
17,51 |
|
17,60254376 |
|
|
|
|
|
7,345 |
18,53 |
|
17,8032426 |
|
|
|
|
|
7,461 |
16,872 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
Рисунок 1- Градуировочная зависимость прочности тяжелого бетона от диаметра отпечатка, полученного при испытании прибором ЛИСИ
Проверка условия:
1.
=
1,08<2 – удовлетворяет условию
2.
=
-0,22<2 – удовлетворяет условию
3.
=
0,29<2 – удовлетворяет условию

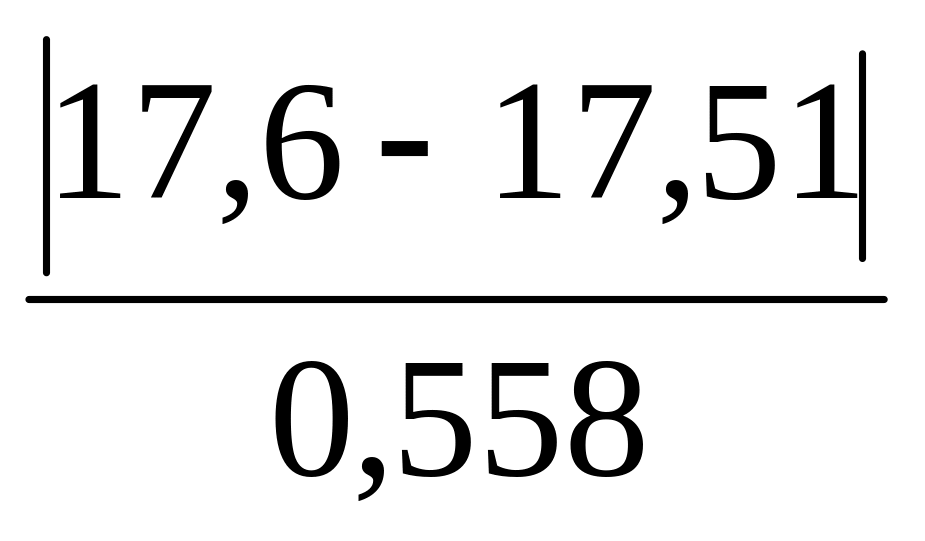

4.
=
0,16<2 – удовлетворяет условию

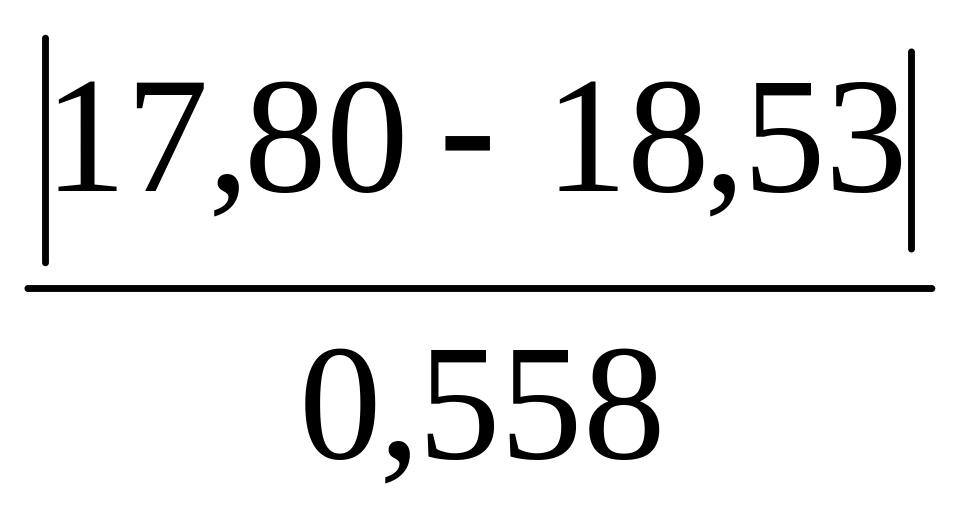

5.
=
-1,31<2 – удовлетворяет условию
Т.к. все значения меньше 2, то отбракованных результатов нет и градуировочную зависимость устанавливать заново по формулам (1-2) нет необходимости.
Погрешность определения прочности бетона по установленной зависимости оценивают по формуле:
Если
(St/Rф)*100
%
12 % или
15
%, то проведение контроля и оценка
прочности по полученной зависимости
не допускаются.
Вывод: Имеем погрешность определения прочности бетона
(0,558/16,87)*100 % = 3,31 % < 12 %, следовательно, допускаются проведение контроля и оценка прочности по полученной зависимости.
