ТИТУЛКИ

Тема:

ЗМІСТ

ВСТУП		4
1	ПОСТАНОВКА ЗАДАЧІ	7
2	ЗАГАЛЬНА ЧАСТИНА	8
	2.1 Широкоформатний друк	8
	2.2 Сканери
	2.3 Плоттери
	2.4 Об’ектна модель документа
	2.5
	2.6
	2.7
	2.8
	2.9
	2.10
3	СПЕЦІАЛЬНА ЧАСТИНА
	3.1
	3.2
4	ЕКОНОМІЧНА ЧАСТИНА
5	ОХОРОНА ПРАЦІ
	5.1 Організації робочого місця користувача ЕОМ
	5.2 Аналіз шкідливих і небезпечних факторів
	5.3 Вимоги безпеки при роботі та заходи з охорони праці
	5.4 Розрахунок запобіжника для блоку живлення комп’ютера
	5.5 Охорона навколишнього середовища

	ВИСНОВКИ
	СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ
	Додаток А
	Додаток Б
	Додаток В

ВСТУП

1. ПОСТАНОВКА ЗАДАЧІ

Метою мого дипломного проекту є розробка та реалізація макету широкоформатного наочного посібника з дисципліни «Web-технології».

2. ЗАГАЛЬНА ЧАСТИНА

1. Широкоформатний друк

Весь широкоформатний друк на рулонних матеріалах ділять на: широкоформатний друк водним чорнилом, широкоформатний друк сольвентним чорнилом, широкоформатний друк екосольвентним чорнилом.

Широкоформатні принтери, які використовують водні чорнила, мають термальні головки. Термальні головки забезпечують більш високу якість друку, але мають менший ресурс і непридатні для використання сольвентним чорнилом.

Недоліки широкоформатного друку водним чорнилом:

• нестійкість до погодних умов;

• нестійкість до ультрафіолету;

• висока вартість матеріалів;

• висока вартість кінцевої продукції.

Широкоформатний друк сольвентним чорнилом – найбільший клас для зовнішньої реклами. У принтерах використовуються чорнила на основі розчинника - сольвента. Стандартний сольвентний принтер має ширину 1.6 м, 3.2 м, 5м. Якість друку залежить від якості самого обладнання, якості головок для друку, якості матеріалу і чорнила.

Які матеріали використовуються:

• самоклейна вінілова плівка;

• банерне полотно;

• папір Back lite;

• папір Blue back;

• пластик Back lite;

• текстиль;

• полотно (рус. холст).

Переваги широкоформатного друку сольвентним чорнилом:

• можливість недорогого друку від одного примірника

• висока стійкість до стирання

• висока стійкість до погодних умов.

Недоліки широкоформатного друку сольвентним чорнилом:

• великий об'єм краплі чорнила на матеріалі

• неможливість використання в інтер'єрному оформленні.

Основна сфера застосування – зовнішня реклама: бігборди, сілітайти, конвексборди, оформлення вітрин, обклеювання транспорту тощо.

Широкоформатний друк екосольвентним чорнилом має меншу краплину, ніж сольвентне чорнило.

Переваги широкоформатного друку екосольвентним чорнилом:

• застосування в інтер'єрній рекламі і внутрішньому оформленні

• Недоліки широкоформатного друку екосольвентним чорнилом:

• дорожнеча чорнила

• мала стійкість до вигорання

• менша насиченість кольорів.

2. Широкоіорматні сканери

Области применения широкоформатных сканеров – преминение для перевода в электронный вид цветных или черно-белых документов размером А2 и более (либо узких длинномерных документов).

Потенциальным пользователем широкоформатного сканера является любая организация, использующая в своей работе широкоформатные документы.

Типы широкоформатных сканеров:

• Протяжные

• Панорамные

• Подвижные

• Барабанные

Протяжные – оригинал протягивается над неподвижной сканирующей головкой.

Панорамные. – Сканирование осуществляется камерой, закрепленной высоко над оригиналом, который лежит на специальном столе.

Подвижные. – Сканирующее устройство на специальной каретке движется по оригиналу, сканируя его.

Барабанные. – Оригинал закрепляется на барабане, который вращается над сканирующим элементом. Используются тогда, когда нужна высокая точность сканирования.

Наибольшее распространение получили протяжные сканеры, так как панорамные стоят очень дорого и применяются для решения лишь узкого круга задач – например, сканирования больших старых книг, гравюр и т. п. Подвижные сканеры не получили широкого распространения из-за сложности использования и большой занимаемой площади.

Технологий сканирования всего в мире существует две:

• CIS (Contact Image Sensors)

• CCD (Charge Coupled Device).

Отличия технологии CIS от CCD (див. Рисунок 2.2.1 та 2.2.2)

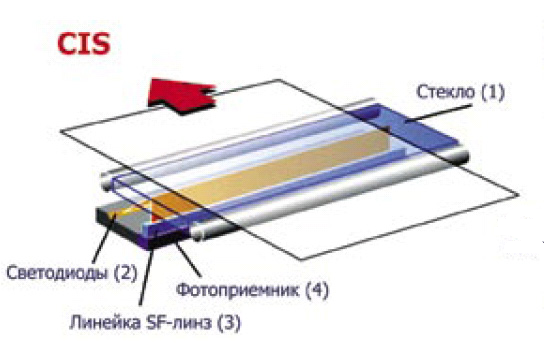

Рисунок 2.2.1 – технологии CIS

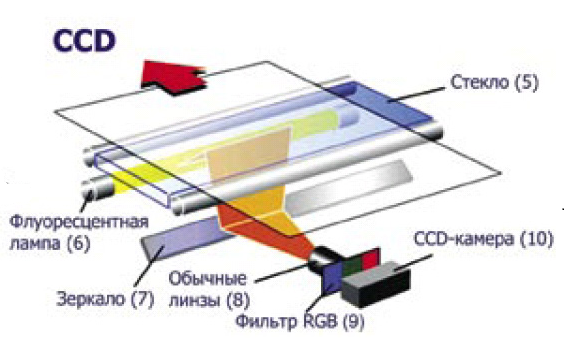

Рисунок 2.2.2 – технологии CCD

Технология CIS, очень проста: оригинал, подаваемый над стеклом освещается светодиодной линейкой, отраженный свет через самофокусирующиеся линзы направляется на фотоприемники. В то же время конструкция CCD сканеров более громоздкая: то же стекло и оригинал но освещение осуществляется люминесцентной лампой. Отраженный свет через систему зеркал и линз, пройдя через светофильтры попадает на камеру

Сканер – це пристрій введення в персональний комп'ютер кольорового і чорно-білого зображення з паперу, плівки і тому подібне. Принцип дії сканера полягає в перетворенні оптичного сигналу, що отримується при скануванні зображення світловим променем, в електричний, а потім в цифровий код, який передається в комп'ютер. Подібне перетворення здійснюється за допомогою CCD чіпа.

3. Плоттери

Плоттером називається широкоформатний пристрій, який призначається для друку на папері широкоформатних зображень, прикладами яких можуть бути графіки або креслення. Принцип роботи плоттерів і струминних принтерів однаковий. Для нанесення зображення використовується спеціальний пише блок, який називається пером. Широкоформатні принтери також називають плоттерами, проте це не зовсім вірно. Класифікація плотерів здійснюється за наступними параметрами:

1. Спосіб формування креслення:

• растрові;

• з довільним скануванням.

2. Тип креслярської головки:

• фотопостроітелі;

• з фрезерною головкою;

• з скрайбірующей головкою.

3. Спосіб переміщення носія:

• барабанні;

• планшетні;

• змішані.

4. Виділяють такі типи плоттерів:

• планшетні і рулонні;

• струменеві;

• пір’яні і електростатичні;

• растрові і векторні.

Планшетні плоттери відрізняються тим, що носій в них закріплений нерухомим чином. Закріплення може здійснюватися на електростатичної, вакуумної, механічної основах. Для використання в планшетних плоттерах може застосовуватися звичайний папір. Її розмір обмежується лише розмірами самого пристрою. До основних характеристик плотерів відносяться – ширина друку, швидкість креслення, точність і дозвіл.

Для порівняння, мною було обрано дві моделі широкоформатних плоттерів з здатністю працювати з форматом (А0):

• CANON IMAGEPROGRAF IPF760

• EPSON SURECOLOR SC-T5000

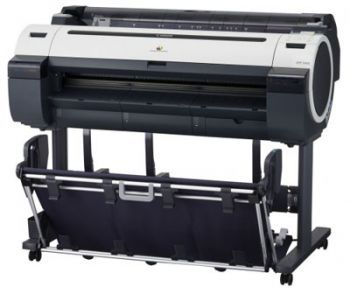

Рисунок 2.3.1– CANON IMAGEPROGRAF IPF760

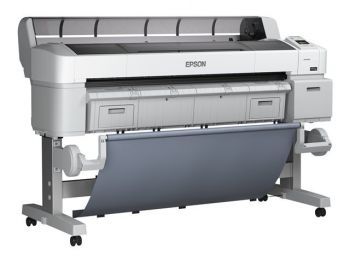

Рисунок 2.3.2– EPSON SURECOLOR SC-T5000

Таблиця 2.3.1–порівняння широкоформатних плоттерів.

Технічні характеристики	CANON IMAGEPROGRAF IPF760	EPSON SURECOLOR SC-T5000
Ширина друку	914мм (36"), 2400x1200, 5 цветов	914мм (36"), 2400x1200, 5 цветов
Швидкість креслення	1,14 (черновой режим), 2,26 (стандартный режим), 3,51 (режим повышенного качества)	1,12 (черновой режим), 2,24 (стандартный режим), 3,46 (режим повышенного качества)
Точність	Не более ±0,1 %	Не более ±0,1 %
Роздільна здатність	2400 x 1200 точек на дюйм	2880x1440 точек на дюйм
Інтерфейс	USB 2.0	USB 2.0

В ході порівняння двох широкоформатних плоттерів виявилось що, в моделі плоттера EPSON SURECOLOR SC-T5000 швидкість друку менша, а дозвіл більший ніж у CANON IMAGEPROGRAF IPF760.В таблиці 2.2.1 наведені системні вимоги для загальної анімації та відтворення окремих деталей і виробів малої та середньої складності (не більше 1000 деталей або 100 000 полігонів)
