2.3 Використання осцилографа при тестуванні монітора

Осцилограф (Рис. 2.5) має звичайну для приладів подібного класу структурну схему. Вона містить канал вертикального відхилення (КВО), канал горизонтального відхилення (ХТО), калібратор, електронно-променевий індикатор з високовольтним джерелом живлення і низьковольтне джерело живлення.

КВО складається з перемиканого вхідного дільника, попереднього підсилювача, лінії затримки і крайового підсилювача. Він призначений для посилення сигналу в частотному діапазоні 0...10 Мгц до рівня, необхідного для отримання заданого коефіцієнта відхилення по вертикалі (10 мВ/дел ... 5 В/дел з кроком 1-2-5), з мінімальними амплітудно-частотними і фазочастотными спотвореннями.

КГО включає підсилювач синхронізації, трігер синхронізації, схему запуску, генератор розгортки, схему блокування і підсилювач розгортки. Він призначений для забезпечення лінійного відхилення світивши із заданим коефіцієнтом розгортки від 0,1 мкс/дел до 50 мс/дел з кроком 1-2-5.

Калібратор виробляє сигнал для калібрування приладу по амплітуді і часу.

Вузол електронно-променевого індикатора складається з електронно-променевої трубки (ЕЛТ), схеми живлення ЕЛТ і схеми підсвітла.

Низьковольтне джерело призначене для живлення всіх функціональних пристроїв напругою +24 У і ±12 У.

Рис.2.5 Осцилограф

При виготовленні і ремонті радіоелектронної апаратури встановлюються різні радіоелементи. Щоб переконатися в їх справності, проводиться попередній (вхідний) контроль, який можна здійснювати за допомогою приставки до будь осцилографу. Принципова схема приставки зображена на Рис.2.6.

Приставка до осцилограф дозволяє перевіряти практично всі елементи, що встановлюються у радіоелектронні пристрої побутової апаратури: від резисторів до керованих вентилів (тиристорів), а також дає можливість оцінити якість потенціометрів, котушок індуктивності, справність перемикачів, реле, трансформаторів і т. д.

Таким чином, один осцилограф може замінити майже всю вимірювальну лабораторію вхідного контролю. Необхідно мати на увазі, що осцилограф служить не тільки для спостережень різних процесів, пов’язаних із зміною форми напруги.

Рис.2.6 Принципова електрична схема приставки до осцилографа

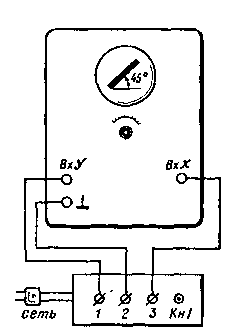

Рис.2.7 З’єднання приставки з осцилографом

Можна використовувати як електронний вольтметр, омметр, а застосовуючи приставку до осцилографа, можна спостерігати йа екрані осцилографа характеристики транзисторів, що розширює можливості використання осцилографа в ремонтній і аматорській практиці.

Приставка збирається в металевому або пластмасовому корпусі розмірами 50x75x100 мм з використанням малогабаритного трансформатора, понижуючого напругу з 220 до 6,3 В. Потужність трансформатора невелика (20 мВт), а споживаний струм не перевищує 2-3 мА.

Робота з приставкою. Висновки приставки 1, 2, 3 з’єднують з відповідними висновками осцилографа (Рис. 2.7). переводять в режим роботи із зовнішньою синхронізацією або з розгорткою від зовнішнього джерела. Підключають приставку до мережі. На екрані з’явиться горизонтальна лінія (якщо висновки 1 і 2 не замкнуті). Потім Натискають кнопку КН1, лінія на екрані осцилографа повинна при цьому відхилитися на деякий кут. Ручками «Посилення по горизонталі», «Посилення по вертикалі» і «Установка по вертикалі» домагаються того, щоб лінія розташовувалася в центрі екрану під кутом 45 до горизонтальної осі. Довжина зображення повинна бути дорівнює половині діаметра екрану-(Рис.2.8).

Перевірявся елемент завжди підключають до висновків приставки 3 я 2. Вертикальна лінія на екрані (див. Рис 2.8) свідчить про коротке замикання, горизонтальна – про обрив в ланцюзі або в елементі. Характер зображення на екрані осцилографа визначається залежністю опору випробуваного елемента від величини і полярності підводиться до нього синусоїдальної напруги.

Покажемо, що можна побачити на екрані осцилографа при дослідженні наступних елементів.

Напівпровідникові діоди. Полярність включення і вид кривих на екрані показані на рис. 2.8, а, б. При зворотному включенні діода виходить крива, зображена на рис. 2.8, в. Так можна визначити висновки анода і катода діодів, у яких стерта маркування.

Якщо вершина кута на екрані округлена або одна з його сторін багато більше іншої, або напрямок прямих сильно відрізняється від горизонтального і вертикального, то діод повинен бути забракований.

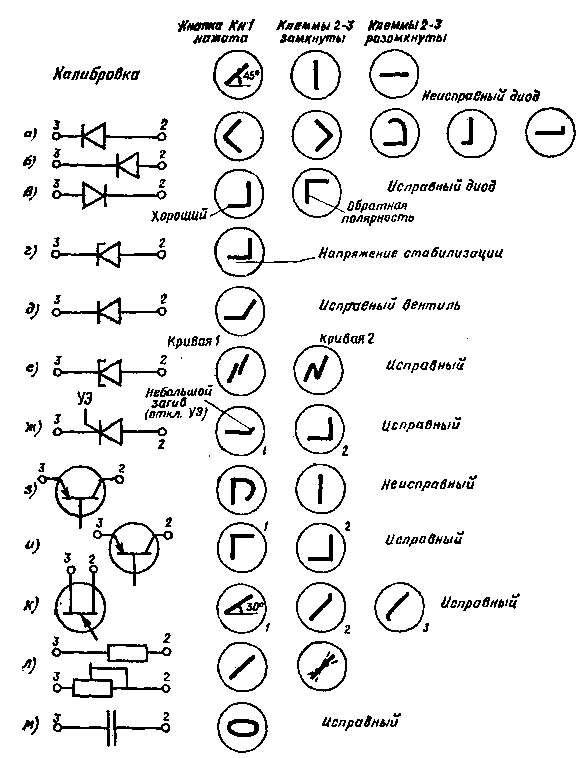

Рис 2.8 Осцилограми, отримані при перевірці електрорадіоелементів

Тунельні діоди. Спосіб включення показаний на рис.2.8, тобто Характеристика справного діода зображена на малюнку (крива 1). Іноді, збільшуючи посилення по горизонталі, вдається отримати картину, показану на малюнку (крива 2), яка являє собою типову характеристику тунельного діода. Перед перевіркою інших деталей ручку «Посилення по горизонталі» необхідно перевести в положення, знайдене під час калібрування.

Керовані вентилі (тиристори) (Рис. 2.8, ж). Вид Ірольтамперной характеристики для справного елемента (з відключеним керуючим виводом-УЕ) показаний на (Рис. 2.8, ж 1). Коли керуючий електрод з’єднують із затиском 2, тиристор відкривається і промінь малює на екрані криву, схожу на характеристику дабичного діода, включеного в провідному напрямку (Рис. 2.8, ж 2),

Транзистори. Підключення їх до приставці показано на Рис 2.8, з. Якщо висновки емітера і колектора поміняти місцями, малюнок иа екрані не зміниться (база залишається не підключеної). Промінь на екрані прокреслити горизонтальну лінію, вона може бути злегка зігнута. Потім приєднують базу до затискача 2 і отримують характеристику, зображену на Рис. 2.8, з (1 – для транзистора типу р-п-р, 2 – для типу п-р-п). Це ще один спосіб визначення висновків електродів невідомих транзисторів. При перемиканні виведення бази на зажим 3 ^ першому осцилограма, зображена на Рис. 2.8, з, буде відповідати транзистору п-р-п.

Якщо при випробуваннях транзисторів на екрані не з’явиться характеристика у вигляді букви L, це означає, що в ланцюзі електродів транзистора є обрив. Коли один з відрізків осцилограми (Букви L) зігнутий, це означає, що несправний один з р-п переходів транзистора.

Вигин вертикальної лінії свідчить про великому опорі в прямому напрямку, нахил горизонтальної лінії – про малий Зворотному опорі переходу (великий зворотний струм колектора). Відхилення сторін кута від горизонталі і вертикалі вказує на погану якість переходів.

Одноперехідні транзистори. Схема включення показана на рис. 2.8, к. Спочатку слід провести вимірювання з відключеним емітером. На екрані осцилографа повинна з’явитися пряма лінія з нахилом 30 по відношенню до горизонтальної осі рис. 2.8, к,

Потім з’єднують емітер із затиском 2, при цьому частина прямої на екрані повинна зігнутися вгору (Рис. 2.8, до 2). Якщо емітер підключити до затискача 3 (до бази транзистора), вертикальним стане нижній кінець прямої (Рис. 2.8, до 3).
