1.3 Опис відео карти Asus Radeon r9 270

Серед аксесуарів в комплекті поставки можна виявити наступне:

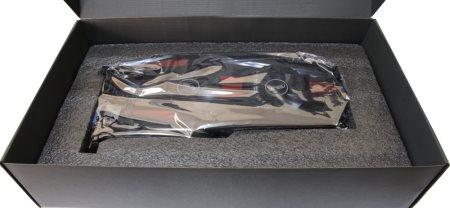

Рис. 1.3 Упаковка і комплектація

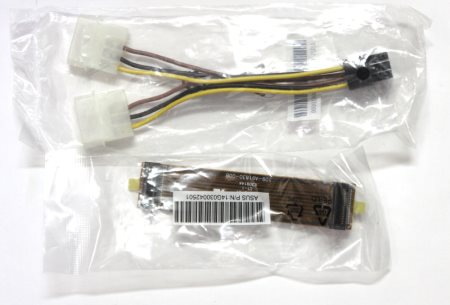

Рис. 1.4Комплектація

• Один перехідник живлення 6-pin PCI-e - 2x Molex;

• Один гнучкий місток CrossFire;

Подивимося на інформаційний супровід.

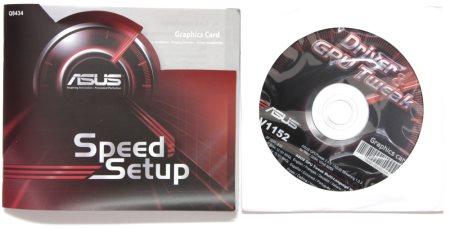

Рис. 1.5 Інструкція користувача

Диск з програмним забезпеченням і драйверами.

Інструкція представлена на різних мовах і серед різного роду інформації можна знайти частину, присвячену установці пристрою з картинками. Із-за універсальності цю частину керівництва не назвеш докладною.

Дизайн і особливості відео карти Asus Radeon r9 270.

Як і у випадку з упаковкою, зовнішній вигляд самого пристрою не викликає подиву. Навіть незрозуміло, чи змінилося щось в оформленні при переході від HD 7870 до R9 270? Єдине, що бентежить - габарити пристрою. Відеокарта вийшла помітно витягнутої в довжину, хоча передумов до цього немає жодних.

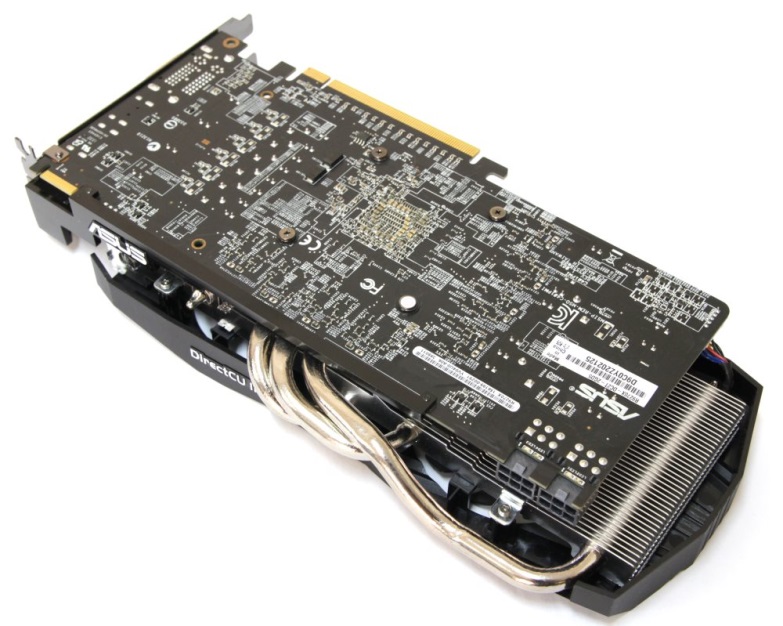

Рис.1.6 Плата відеокарти

Зате із зворотного боку добре видно, що застосована система охолодження неабияк випирає за межі друкованої плати. Це виглядає тим більше дивно, враховуючи, що з боку відеовиходів спостерігається величезний «просвіт». Ключовим словом тут, швидше за все, є уніфікація. Компанія розробила один кулер і тепер намагається встановити його на різні моделі. Тому і виходять такі казуси. Це аж ніяк не причіпки до зовнішнього вигляду, оскільки це особиста справа кожного покупця.

Основна мета матеріалу - вивчити пристрій і оцінити його ефективність. Система охолодження DirectCU II кріпиться на звороті за допомогою чотирьох пружних гвинтів.На одному з них легко помітити гарантійну пломбу. Можна лише відзначити, що раніше у продукції компанії ASUS такого не спостерігалося. Мабуть, тепер виникла така необхідність. В якості термоінтерфейса використовується м'яка сіра речовина. Тут же можна виявити серйозний класичний промах технології DirectCU. Як можна бачити, теплові трубки контактують з кристалом не найефективнішим чином. На мій погляд, подібна конструкція добре підходить для відеопроцесорів з теплорассеивающей кришкою. Там же, де зустрічається голий кристал, не всі трубки і не повністю можуть відводити від нього тепло. Конструкція самого кулера виглядає звичною і вже добре знайомою.

На звороті можна побачити невеликий шматочок зеленої терморезинки, яка контактує з трьома мікросхемами пам'яті. Мені це здалося якийсь недоробкою: всі інші мікросхеми голі, транзистори голі, а тут якась незрозуміла вставка. В основі кулера знаходиться радіатор, що складається з великого числа алюмінієвих пластин і трьох мідних теплових трубок, які проходять через підставу і після довгого маршруту пронизують ребра.

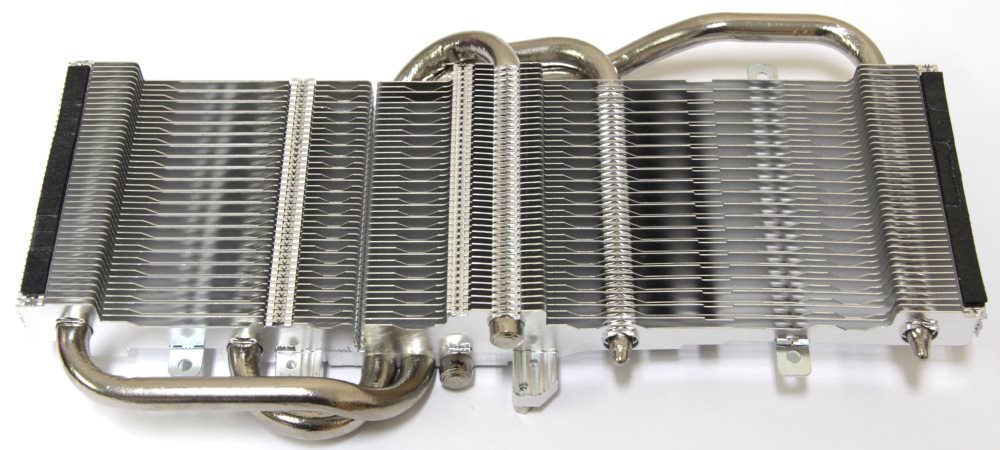

Рис. 1.7 Система охолодження відеокарти

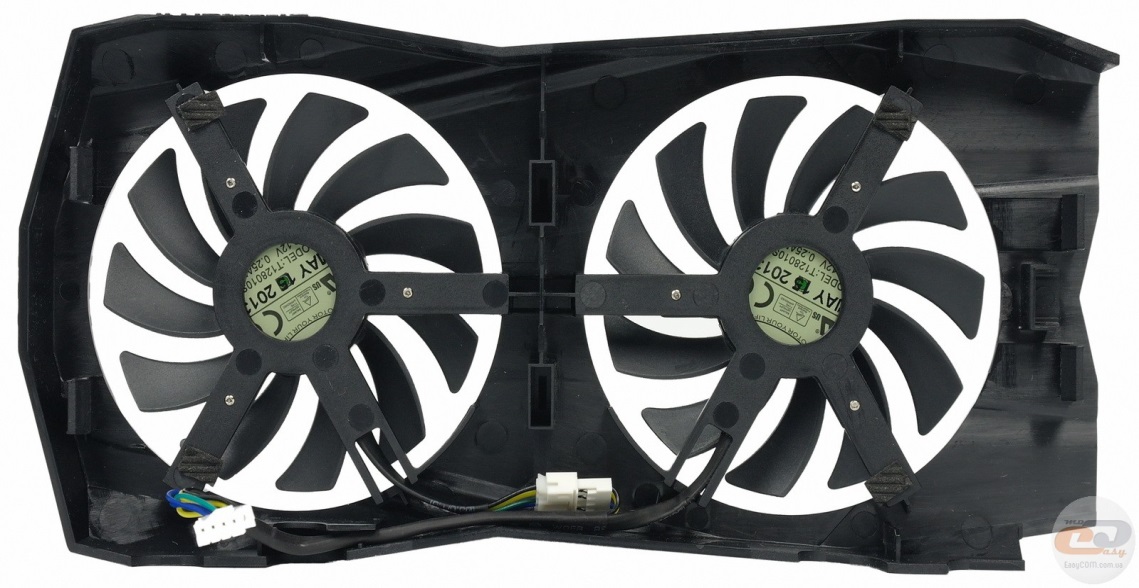

Слідів пайки не виявлено. Саме місце контакту підготовлено та опрацьовано добре, але не ідеально. Зверху до радіатора кріпиться пластиковий кожух з вентиляторами.

Тут використовуються пристрої Everflow T128010SH з технічними характеристиками 12 В, 0.25 А.

1.4 Опис відео карти Asus GeForce gtx 760

Зовнішній вигляд і елементна база

Друкована плата відеокарти ASUS GeForce GTX 760 DirectCU II, як і еталонний аналог, має невеликі розміри.

ASUS GTX760-DC2-2GD5У підсистемі живлення новинки використовуються високоякісні компоненти, відповідні концепції Super Alloy Power, серед яких присутні твердотільні конденсатори і дроселі з феритовою серцевиною.

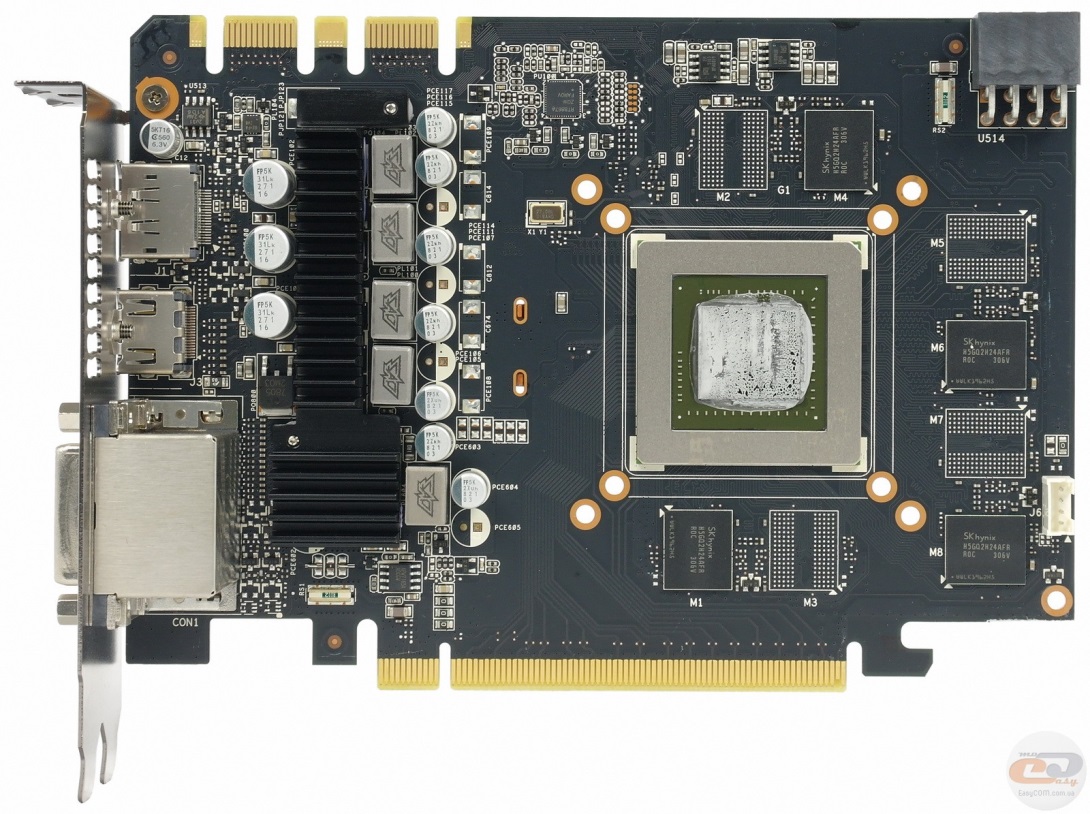

Рис.1.8 Вигляд відео карти Asus GeForce GTX 760 без системи охоло

Живлення відеокарти здійснюється по 4+1-фазною схемою: чотири фази призначені для графічного ядра і одна - для чіпів пам'яті. Нагадаємо, що «референсна» схема включає на одну фазу живлення пам'яті більше. ASUS GTX760-DC2-2GD5За подачу напруги на GPU відповідає 4-фазний ШІМ-контролер RT8867A виробництва компанії Richtek Technology Corporation, підтримує активне перемикання фаз для зниження рівня енергоспоживання досліджуваного рішення.

На звороті плати, також як і на лицьовій, присутні чотири чіпи пам'яті і чотири посадкових місця, які використовуються у разі створення 4-гігабайтної версії відеоадаптера. Невелика мідна пластина, розташована по центру текстоліту, є елементом концепції Direct Power і сприяє більш рівномірному розподілу тепла по заробітній платі, а також підвищує рівень захисту від електромагнітних перешкод. ASUS GTX760-DC2-2GD5В основі відеокарти знаходиться графічний процесор NVIDIA GK104 з архітектурою Kepler, виконаний по 28-нм техпроцесу. До його складу входять 1152 універсальних шейдерних конвеєра (або ядер CUDA згідно термінології NVIDIA) і 32 блоки растеризації. Графічне ядро працює на частоті 980 МГц (1033 МГц з врахуванням використання технології GPU Boost 2.0), а обмін даними з пам'яттю здійснюється через 256-бітну шину, яка забезпечує передачу 192,3 ГБ інформації в секунду. ASUS GTX760-DC2-2GD5Пам'ять графічного адаптера ASUS GeForce GTX 760 DirectCU II, загальним об'ємом 2 ГБ, набрана з 8-ми 256-мегабайтних чіпів H5GQ2H24AFR R0C виробництва компанії Hynix. З кожної сторони плати присутні по 4 чіпа, номінальна частота роботи яких становить 6000 МГц.

Система охолодження

Система охолодження DirectCU II має середні розміри, але виступає за межі друкованої плати внаслідок компактності останньої. Вона включає два вентилятора і радіатора з чотирма тепловими трубками.

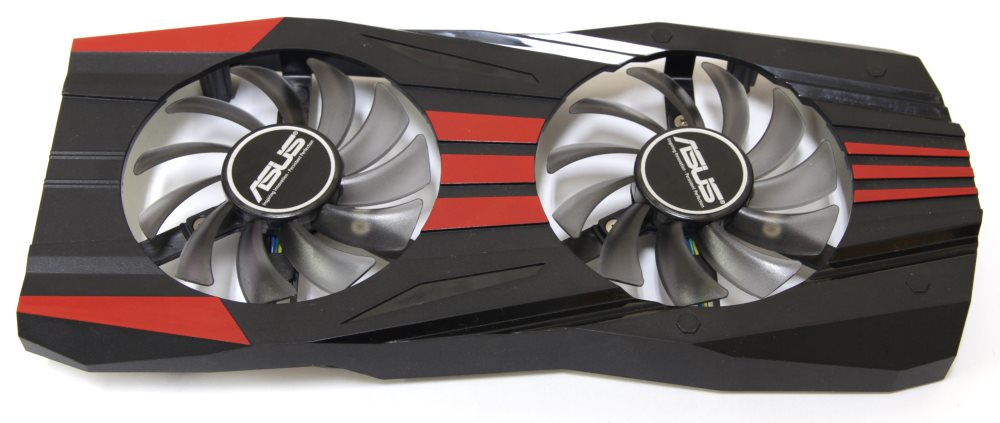

Рис.1.9 Система охолодження

Пластиковий кожух має звичну чорно-червону забарвлення, дуже часто зустрічається у відеокартах під брендом ASUS. ASUS GTX760-DC2-2GD5ASUS GTX760-DC2-2GD5Вентилятори, що використовуються в досліджуваному рішенні, представлені двома 75-мм моделями EVERFLOW T128010SH і підключаються до одного 4-контактного роз'єму на друкованій платі. ASUS GTX760-DC2-2GD5В якості пасивного елемента кулера виступає досить великий радіатор з чотирма мідними тепловими трубками - по дві діаметром 6 та 8 мм щоб уникнути окислення трубки покриті шаром нікелю, що дозволить їм надовго зберегти високі теплопровідні властивості. ASUS GTX760-DC2-2GD5У самої основи нікель на трубках відсутня, завдяки чому мідь контактує з графічним ядром лише за допомогою термопасти.

Зверніть увагу, що кришка графічного процесора стикається тільки з двома внутрішніми трубками діаметром 8 мм В даному випадку ефективність можна було б поліпшити ще більше, якби між 8-ми та 6-ти мм тепловими трубками не було алюмінієвих роздільників. Зазначимо, що відсутність припою в місцях кріплення трубок до ребер радіатора і до основи знижує вартість виробництва відеокарти, але і зменшує ефективність роботи кулера.

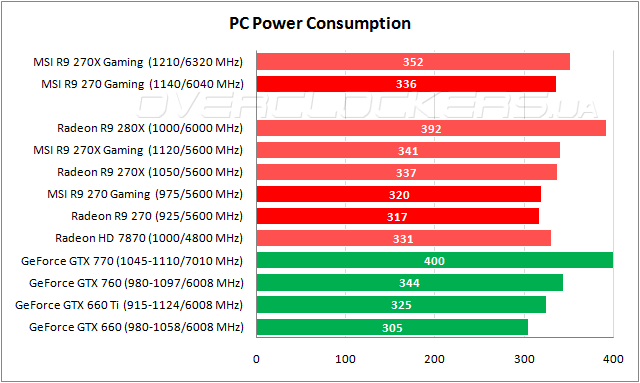

Рис1.10 Параметри відеокарт PC Power Consumption

Таблиця 1
