38.Внешние воздействующие факторы (ввф) :
Внешний воздействующий фактор (ВВФ) – явление, процесс или среда внешние по отношению к изделию или его составным частям, которые вызывают или могут вызывать ограничение или потерю работоспособного состояния изделия в процессе эксплуатации.
В зависимости от характера воздействия на изделия все ВВФ
делятся на семь классов:
- механические;
- климатические и другие природные;
- биологические;
- радиационные;
- электромагнитных полей;
- специальных сред;
- термические.
МЕХАНИЧЕСКИЙ ВВФ |
|
Шум |
Нерегулярное или статистически случайное колебание |
Механический удар |
Кратковременное механическое воздействие твердых тел при их столкновении между собой и сопутствующие этому процессу явления |
Гидравлический удар |
Резкое повышение или понижение давления движущейся жидкости при внезапном уменьшении или увеличении скорости потока |
Аэродинамический удар |
Механическое воздействие ударной волны, образующейся при движении летательного аппарата в атмосфере в момент достижения им сверхзвуковой скорости |
.Звуковой удар |
|
Ударная волна |
Распространяющаяся со сверхзвуковой скоростью переходная область в газе, жидкости или в твердом теле, в которой происходит резкое увеличение плотности, давления и скорости среды |
|
|
|
|
|
|
|
|
|
|
|
|
Механическое давление |
Давление, характеризующееся интенсивностью нормальных сил, с которой одно тело или среда действует на поверхность другого тела или среды |
Статическое давление |
Механическое давление, интенсивность, точка приложения и направление которого изменяются во времени настолько медленно, что силы инерции не учитываются |
Динамическое давление |
Механическое давление, интенсивность, точка приложения и направление которого изменяются во времени настолько быстро, что силы инерции учитываются |
КЛИМАТИЧЕСКИЕ ВВФ |
|
Атмосферные осадки |
Выпадающие или конденсированные осадки |
Атмосферные выпадающие осадки |
Вода в жидком и твердом состоянии, выпадающая из облаков |
Атмосферные конденсированные осадки |
Вода в жидком и твердом состоянии, образующаяся на земной поверхности и на предметах, находящихся вблизи от нее, в результате конденсации водяного пара, находящегося в воздухе |
27. Ветер |
Поток воздуха, движущийся со скоростью свыше 0,6 мс-1 |
31. Тепловой удар |
Воздействие резкого изменения температуры окружающей среды |
31а. Атмосферное давление |
Абсолютное давление околоземной атмосферы |
31б. Интегральное солнечное излучение |
Электромагнитное излучение, равное селективно фильтрованному спектру частот |
БИОЛОГИЧЕСКИЕ ВВФ |
|
32. Биологический ВВФ |
Организмы или их сообщества, оказывающие внешние воздействия и вызывающие нарушение исправного и работоспособного состояния изделия |
33. Бактерия |
Микроорганизм, обладающий клеточной оболочкой, но не имеющий клеточного ядра, размножающийся простым делением и способствующий разрушению изделий |
34. Плесневый гриб |
Микроорганизм, развивающийся на металлах, оптических стеклах и других материалах в виде бархатистого налета, выделяющий органические кислоты, способствующие разрушению изделий |
ВВФ СПЕЦИАЛЬНЫХ СРЕД |
|
36. Специальная среда |
Среды - неорганические и органические соединения, масла, смазки, растворители, топлива, рабочие растворы, рабочие тела, внешние по отношению к изделию, которые вызывают или могут вызвать ограничением или потерю работоспособного состоянии изделия в процессе эксплуатации или хранения |
37. Среда заполнения |
Среда, используемая для заполнения объема, в котором эксплуатируется изделие |
38. Рабочее тело |
Газообразное или жидкое вещество, с помощью которого осуществляется преобразование какой-либо энергии при получении холода, тепла или механической работы |
39. Испытательная среда |
Специальная среда, воздействующая на изделие при проведении контрольных испытаний в процессе его изготовления в приемки |
40. Рабочий раствор |
Специальная среда, представляющая собой раствор органических и (или) неорганических веществ, применяемый для дезинфекции, дезактивации, стерилизации и дегазации |
40а. Радиоактивный аэрозоль |
Аэрозоль, в состав дисперсной фазы которого входят радионуклиды |
ТЕРМИЧЕСКИЕ ВВФ |
|
41. Тепловой удар |
Воздействие резкого изменения температуры окружающей среды на изделие |
42. Радиационное разогревание |
Повышение температуры конструктивных элементов изделий, облучаемых ионизирующим излучением, в результате превращения поглощенной материалами этих изделий энергии излучения в тепловую энергию |
44. Ультразвуковое разогревание |
Повышение температуры конструктивных элементов изделия под воздействием ультразвука, в результате превращения энергии ультразвуковых колебаний в тепловую энергию |
44а. Аэродинамический нагрев |
Нагревание обтекаемой газом поверхности тела, движущегося в газообразной среде с большой скоростью при наличии конвективного, а при гиперзвуковых скоростях и радиационного теплообмена с газовой средой в пограничном или ударном слое |
|
|
ВВФ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ |
|
45. Лазерное излучение |
Электромагнитное хроматическое излучение видимого, инфракрасного и ультрафиолетового диапазона, основанное на вынужденной эмиссии излучения атомов и молекул |
39.

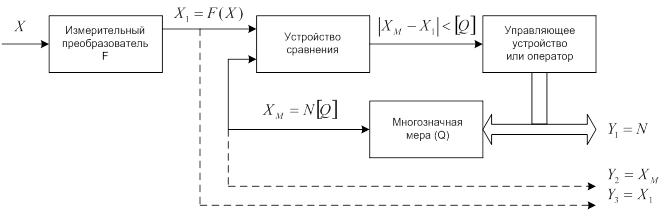

Обобщенная структурная схема средства измерения
Сигнал
с выхода измерительного преобразователя
(ИП) поступает на первый вход устройства
сравнения, на второй вход которого
подается известный сигнал с выхода
многозначной меры. Сравнение измеряемой
и известной величин осуществляется при
помощи устройства сравнения. Роль
последнего в простейших СИ выполняет
человек. Процесс изменения прекращается
при достижении равенства между
величинами
и
с
точностью до кванта
.
Структурная схема, показанная на рис.2.1, описывает три возможных результата:
− СИ
включает все блоки и вырабатывает
цифровой сигнал
,
доступный восприятию органами чувств
человека. Возможно формирование выходных
сигналов
и
,
предназначенных только для преобразования
другими СИ;
− СИ
состоит только из измерительного
преобразователя, выходной сигнал
которого равен
;
− СИ содержит только меру, выходной сигнал которого равен аналоговому .
Работать СИ могут в двух режимах: статическом и динамическом. Статический режим — это такой режим работы СИ, при котором изменением измеряемой величины за время, требуемое для проведений одного измерения, можно пренебречь. В динамическом режиме такое пренебрежение недопустимо, поскольку указанное изменение превышает допустимую погрешность.
Измери́тельный преобразова́тель — техническое средство с нормируемыми метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований( тех устр-во построенное на определённом физ принципе и выполн-е 1 частное измерите-е преобразов-е входного сигнала х в выходной у) Управляющее устройство — Регулятор в теории управления устройство, которое следит за работой объекта управления как системы и вырабатывает для неё управляющие сигналы.
Мера – это средство измерений, предназначенное для воспроизведения и (или) хранения ФВ одного или нескольких размеров, значения которых выражены в установленных единицах и известны с необходимой точностью. Многозначная мера воспроизводит ряд одноименных величин различного размера. Например, линейка образцовая воспроизводит своими делениями много линейных размеров на своей шкале.
Устройство сравнения (компаратор) – это средство измерений, дающее возможность сравнивать друг с другом меры однородных величин или же показания измерительных приборов.
Измерительный прибор – средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне ее измерения и выработки сигнала измерительной информации, доступной для непосредственного восприятия наблюдателем.
Метрологическими называют характеристики, оказывающие влияние на результат и погрешность измерения и преднозначены для оценки технического уровня и качества средств измерения а так же для оценки рез-ов измер-я и расчётной оценки характеристик инструмент-х и методич-х составляющих погрешностей измерений.
