3.2. Основні техніко-економічні показники будівництва свердловин
Основними економічними показниками є собівартість будівництва свердловини, собівартість 1 м проходження і прибуток.
Собівартість спорудження свердловини це сума грошових затрат бурового підприємства на будівництво та випробування, а також на підготовку до здачі свердловини замовнику. Вона включає вартість матеріалів, витрачених при будівництві свердловини; вартість палива і енергії; заробітну плату персоналу з доплатами; амортизаційні відрахування, пов'язані із зносом бурового обладнання; вартість зносу бурильних колон і вибійних двигунів та ряд інших затрат.
Усі затрати на будівництво свердловини поділяють на дві групи:
а) прямі (входять затрати на матеріали, енергію, зарплату, амортизаційні відрахування і т.д.);
б) накладні (утримання керівного апарату, затрати на підготовку кадрів, охорону праці та ін.).
Прямі затрати складають основну частину вартості будівництва.
Розрізняють кошторисну, планову та фактичну собівартість.
Кошторисна собівартість Скош. дорівнює повній кошторисній вартості будівництва Сб. без планових накопичень Снак.
(3.10)
Планова собівартість Спл. об'єктивніше враховує конкретні умови будівництва на даній площі:
(3.11)
де Сек. – завдання по зниженню затрат порівняно з конкретною вартістю;
Ск. – компенсації, що виплачуються буровому підприємству зверх кошторисної вартості у зв'язку з підвищенням оптових цін на деякі матеріали та енергію.
Фактичну собівартість Сф. – розраховують за сумою дійсних затрат на будівництво свердловини.
Собівартість одного метра проходження – це частка від ділення собівартості будівництва на довжину стовбура свердловини.
Прибуток від будівництва свердловини – це різниця між сумою, одержаною від реалізації продукції та її собівартістю.
Прибуток (Пр.) являє собою різницю між кошторисною вартістю будівництва (Сб.) з урахуванням компенсаційних доплат (Ск.) і його фактичною собівартістю (Сф.)
(3.12)
Резерви зниження собівартості будівництва – підвищення швидкостей буріння, скорочення непродуктивних затрат часу, зменшення металоємності конструкції свердловини. Металоємність конструкцій оцінюють масою металу обсадних колон, що затрачується на 1 м довжини свердловини.
Якщо доходи від реалізації продукції (здачі робіт) менші за витрати, виробництво продукції вважається нерентабельним.
Рентабельність є показником ефективності робіт по будівництву свердловин.
Рівень рентабельності Р (%) визначається за формулою:
,
(3.13)
де В – вартість виробничих фондів підприємства: обладнання, інструменту, інвентаря та ін.
Підвищення рентабельності в бурінні забезпечується зниженням собівартості будівництва свердловин, покращенням використання бурового обладнання.
4. Способи і режимибуріння свердловин
4.1. Способи буріння свердловин
Для буріння свердловин застосовуються способи механічного руйнування породи.
Механічне буріння здійснюється: ударним способом (ударно-штанговий, ударно-канатний), обертальним (роторний, за допомогою вибійних двигунів) та ударно-обертальним.
У нафтовій і газовій галузі застосовується обертальне буріння, при якому руйнування породи здійснюється в результаті одночасної дії на долото осьового навантаження та крутного моменту. Під дією навантаження долото втискується в породу, а під дією крутного моменту – сколює її.
При роторному бурінні (рис. 4.1) ротор 8 обертає бурильну колону разом з долотом 1. Бурильна колона складається з ведучої труби 9 і бурильних труб 3.
1
– бурове долото; 2 – ОБТ;
3 – бурильні труби;
4 – кондуктор;
5 – гирлова шахта;
6 – противикидні пристрої;
7 – підлога бурової установки;
8 – буровий ротор; 9 – ведуча бурильна труба; 10 – буровий стояк; 11 – вертлюг; 12 – гак;
13 – талевий блок; 14 – балкон верхового робітника;
15 – кронблок; 16 – талевий канат; 17 – шланг ведучої бурильної труби;
18 – індикатор навантаження на долото; 19 – бурова лебідка; 20 – буровий насос;
21 – вібраційне сито для бурового розчину;
22 – викидна лінія бурового розчину.

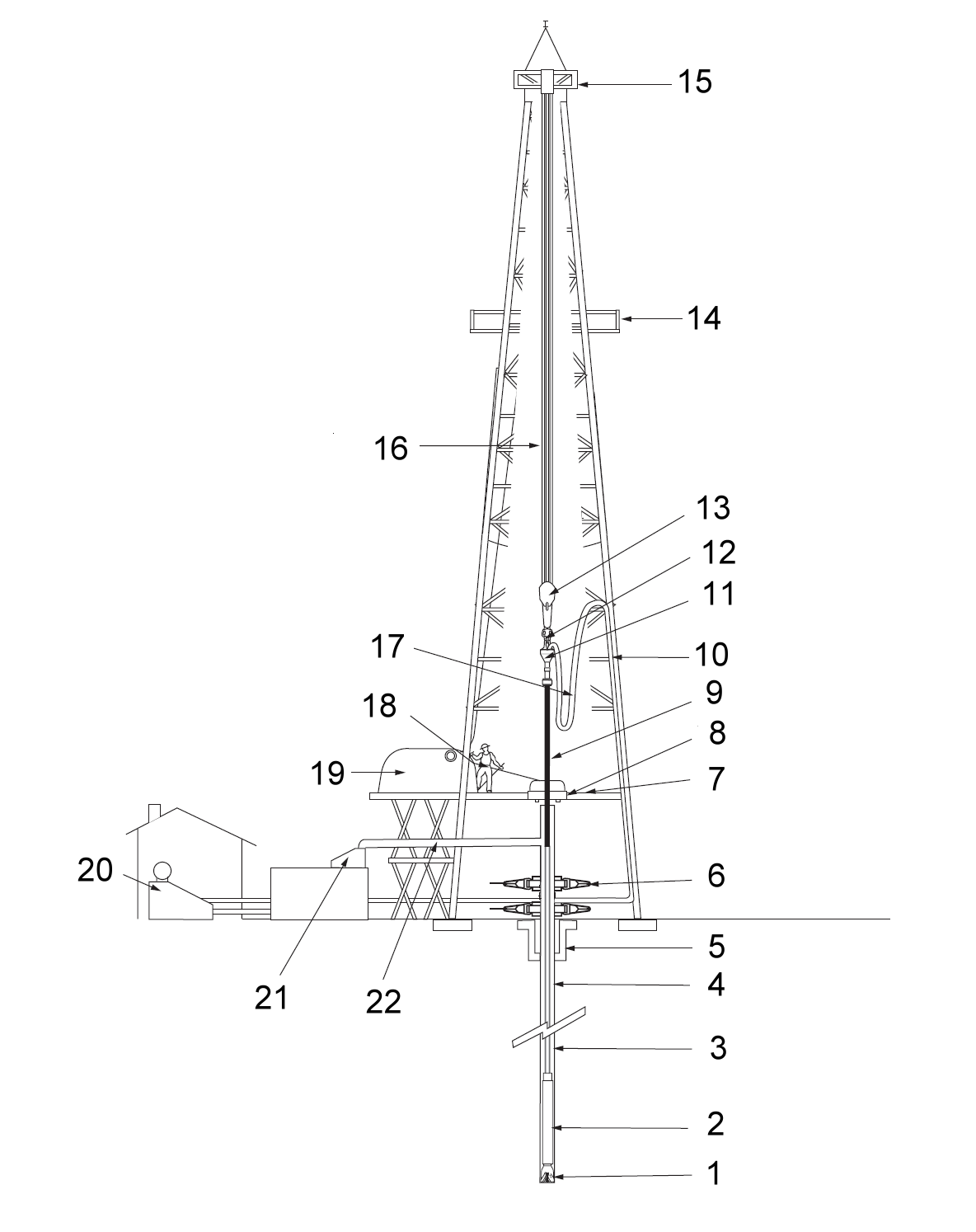

Рис. 4.1. Загальна схема бурової установки
При бурінні з вибійними двигунами долото приєднується до валу двигуна, а бурильна колона з’єднується з корпусом двигуна. При роботі двигуна вал з долотом обертається.
Обертальне буріння здійснюється з промиванням свердловини промивальною рідиною протягом усього періоду роботи долота на вибої. Для цього бурові насоси 20, через маніфольд нагнітають промивальну рідину в стояк 10 далі в гнучкий буровий шланг 17, вертлюг 11 та в бурильну колону. У долоті промивальна рідина проходить через спеціальні отвори і далі піднімається на поверхню по кільцевому простору між стінкою свердловини і бурильною колоною, захоплюючи з собою частинки вибуреної породи. В жолобній системі та в очисних механізмах промивальна рідина очищається від вибуреної породи і надходить в прийомні ємності бурових насосів звідки знову закачується в свердловину.
У міру поглиблення свердловини, підвішену до талевої системи (кронблок 15, талевий блок 13, гак 12, талевий канат 16) бурильну колону, нарощують. Для цього коли ведуча труба 9 ввійде в свердловину на всю довжину, бурильну колону піднімають на довжину ведучої труби, підвішують з допомогою клинів або елеватора на столі ротора, відгвинчують ведучу трубу і разом з вертлюгом 11 спускають у шурф (обсадну трубу, встановлену в похилу свердловину, довжина якої дорівнює довжині ведучої труби). Шурф буриться в правому куті біля основи вишки. Після цього бурильну колону нарощують, знімають з клинів (елеватора), спускають у свердловину на довжину нарощеної труби і підвішують з допомогою клинів (елеватора) на столі ротора. Із шурфа піднімають ведучу трубу з вертлюгом і пригвинчують до бурильної колони, звільняють бурильну колону від клинів (елеватора), опускають долото до вибою і продовжують процес буріння.
Для заміни зношеного долота із свердловини піднімають бурильну колону, замінюють долото, а потім бурильну колону знову опускають у свердловину. Спуско-підіймальні роботи ведуть з допомогою талевої системи, підвішуючи бурильну колону на гак з допомогою стропів та елеватора.
При підйомі бурильну колону розгвинчують на секції (свічки), довжина яких визначається висотою вишки. Відгвинчені секції встановлюють на підсвічнику.
В даний час застосовують три види вибійних двигунів: турбобури, гвинтові двигуни та електробури.
При бурінні з допомогою турбобура або гвинтового двигуна гідравлічна енергія потоку промивальної рідини, що рухається вниз в бурильній колоні, перетворюється у механічну енергію на валу вибійного двигуна, з яким з'єднане долото.
При бурінні електробуром електроенергія до його двигуна подається кабелем, секції якого змонтовані всередині бурильної колони.
