18.2. Гідравлічний розрив пластів
Сутність гідравлічного розриву полягає в утворенні високопроникних тріщин великої протяжності під дією тиску погано фільтруємої рідини, що нагнітається у свердловину. Процес складається з наступних етапів:
1) закачування в пласт рідини розриву для утворення тріщин, які потім заповнюються грубозернистим піском; 2) нагнітання рідини-пісконосія;
3) закачування продавлювальної рідини для продавлювання піску в свердловину. Момент розриву пласта відзначається різким збільшенням витрат рідини розриву.
Як рідини розриву і пісконосії для нафтових свердловин використовуються високов’язкі нафти, емульсії, загущені милами вуглеводневі рідини, для нагнітальних свердловин – розчини сульфіт-спиртової барди (ССБ) або воду, загущену полімерами.
Я
кщо
пласти газоносні, щоб уникнути проникнення
рідин розриву в глибину, рекомендується
перед початком робіт закачувати у
свердловину крейдяні розчини, розчини
хлористого кальцію або розсоли. При
пластовому тиску нижчому гідростатичного
використовують водо-конденсатні
емульсії, водні розчини ПАР з добавками
крейди, карбоксиметилцелюлозу (КМЦ) та
інші знижувачі фільтраційних властивостей
середовища. Водорозчинні реагенти КМЦ
застосовують також для загущення водних
розчинів – продавлювальних рідин і
рідин-пісконосіїв. Крейдяні добавки
після гідророзриву видаляються із пор
кислотною обробкою.
При розриві карбонатних пластів в якості рідини розриву використовують кислотні емульсії вуглеводневих рідин. Для цього заготовляють 20 –50 м3 рідини розриву. За допомогою насосних агрегатів високого тиску 4АН-700 її нагнітають у свердловину по насосно-компресорних трубах. Обсадну колону від впливу високого тиску захищають пакером, який встановлюється вище покрівлі пласта (рис. 18.3). Щоб досягти необхідних темпів нагнітання (не менше 2 м3/хв.),

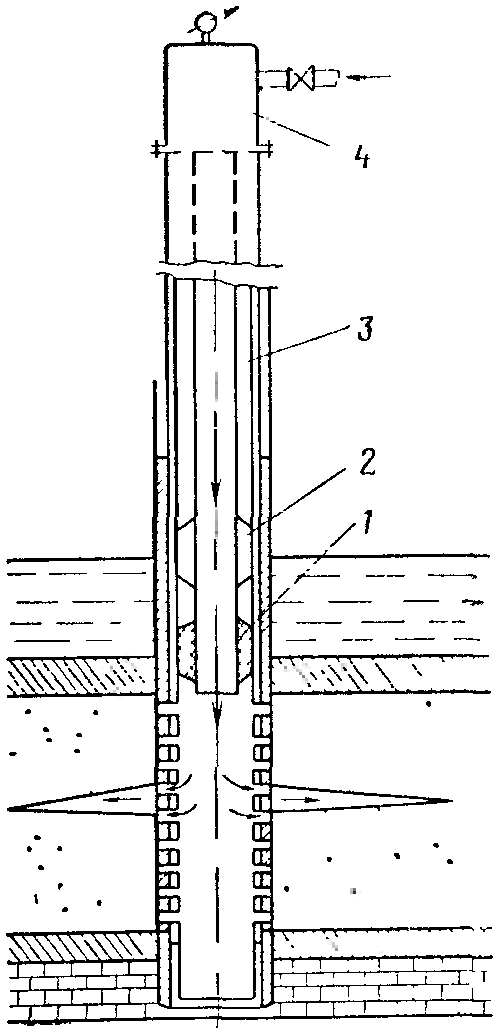

1 – пакер; 2 – гідравлічний якір; 3 – насосно-компресорні труби;
4 – арматура гирла
Рис. 18.3. Обладнання свердловини при гідророзриві пласта
одночасно використовують кілька агрегатів (рис. 18.4). Пісок змішується з рідиною-пісконосієм у спеціальному агрегаті. Піскоутримуюча здатність емульсій та загущених рідин досягає 1,2 кг/л. У тріщини вводяться 5 – 6 м3 крупнозернистого кварцового піску, а при посилених гідророзривах – до 500 т піску.
Залежно від властивостей пласта розрізняють наступні технології розриву: одноразовий, багаторазовий, поінтервальний. При багаторазовому розриві тріщини утворюються послідовно в декількох місцях продуктивних пластів, які розрізняються (блокуються) у процесі розриву пакерами або спеціальними відсікачами. Очікуваний тиск на гирлі рг., необхідний для розриву пласта, можна наближено оцінити за формулою
,
де Ргір і Рпл – тиск відповідно гірничий і пластовий; Рт – втрати тиску на тертя в трубах:
,
д
е
λ
– коефіцієнт опорів (λ = 0,016 ÷ 0,02); v
– швидкість руху рідини в трубах; Н
– глибина залягання пласта; g
– прискорення вільного падіння; d
– діаметр труб.
Розрив пласта при тисках на вибої нижчих гірського (0,8.ргір) пояснюється частковим розвантаженням порід і зниженням напруги по вертикалі внаслідок пластичної деформації деяких глинистих вищележачих порід у процесі їх розтину під час буріння свердловини.
Гідравлічний розрив пласта – ефективний засіб підвищення дебітів свердловин, але він трудомісткий і вимагає витрат значних коштів і матеріалів. Доцільність здійснення гідророзриву (як і інших методів впливу на пласт) визначають з урахуванням очікуваних економічних показників.

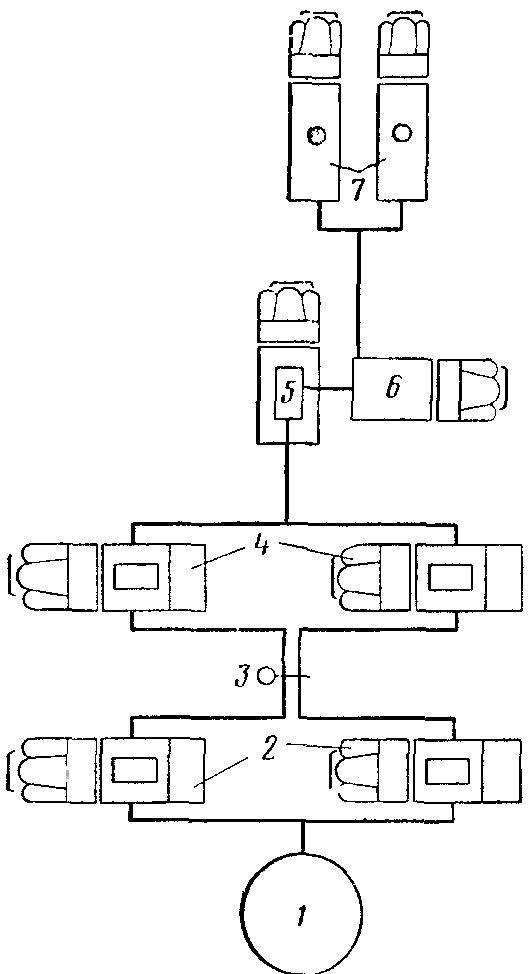

1 – нафтова ємність; 2, 4 – агрегати високого тиску; 3 – свердловина; 5 – допоміжний агрегат; 6 – піскозмішувач;
7 – автоцистерни
Рис. 18.4. Обв’язка обладнання при гідророзриві
