2. Класифікація свердловин за призначенням. Конструкція свердловин

Свердловиною називають гірську циліндричну виробку, що споруджується без доступу в неї людини і діаметр якої в багато разів менший за довжину.

Початок свердловини називається гирлом, циліндрична бічна поверхня – стінкою або стовбуром, дно – вибоєм. Відстань від гирла до вибою по осі стовбура визначає довжину свердловини, а по проекції осі на вертикаль – її глибину (рис. 2.1).

Свердловини бувають вертикальні, похило спрямовані і горизонтальні. Похилу свердловину викривлюють згідно запроектованого профілю.

а, б – вертикальні свердловини; в – похило спрямована свердловина;

а, в – буріння суцільним вибоєм; б – буріння з відбором керну;

1 – гирло; 2 – стінка (стовбур); 3 – вісь; 4 – вибій; 5 – керн

Рис. 2.1. Схема свердловини

Свердловини бурять ступенево, зменшуючи діаметр з глибиною. Початковий діаметр нафтових і газових свердловин, як правило, не перевищує 900 мм, а кінцевий – 165 мм. Глибини свердловин коливаються від декількох сотень до декількох тисяч метрів.

Поглиблення свердловини здійснюється шляхом руйнування породи по всій площі вибою або по його периферійній частині при відборі керну.

Нафтові і газові свердловини бурять на суші і на морі за допомогою бурових установок. При бурінні на морі бурові установки монтуються на естакадах, плавучих бурових платформах або бурових судах (рис. 2.2).

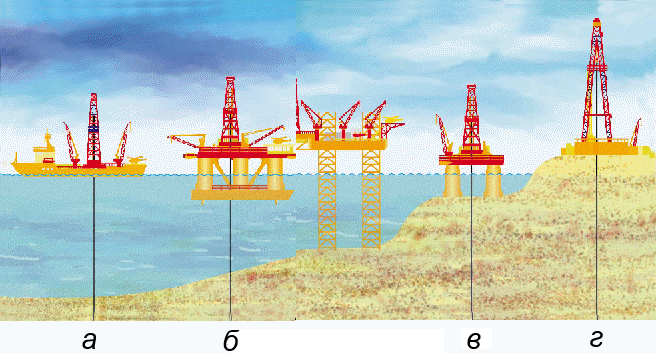

а, б, в – свердловини на морі: а – бурове судно; б – плавуча бурова платформа; в – естакада; г – свердловина на суші

Рис. 2.2. Види свердловин

2.1. Класифікація свердловин

Свердловини, що буряться з метою геологічного дослідження району, пошуків, розвідки і розробки нафтових і газових родовищ, поділяються на опорні, параметричні, структурні, пошукові, розвідувальні, експлуатаційні та спеціальні.

Опорні свердловини бурять для вивчення геологічної будови та гідрогеологічних умов залягання осадової товщі порід і вивчення закономірностей поширення комплексів відкладів, сприятливих для нафтогазонакопичення. При бурінні опорних свердловин намагаються розкрити кристалічний фундамент, а там, де він залягає глибоко, бурять до технічно можливих в даний час глибин.

Параметричні свердловини призначені для детальнішого вивчення геологічної будови розрізу, особливо на великих глибинах, а також для виявлення найперспективніших площ з точки зору проведення на них геолого-пошукових робіт. За результатами буріння параметричних свердловин уточнюють стратиграфічний розріз і наявність сприятливих для накопичення нафти і газу структур, коректують розроблені за даними опорного буріння перспективи нафтогазоносності району і прогнозні запаси нафти і газу.

Структурні свердловини служать для ретельного вивчення структур, виявлених при бурінні опорних і параметричних свердловин та для підготовки проекту пошуково-розвідувального буріння на ці структури.

Пошукові свердловини споруджують на підготовлених попереднім бурінням та геолого-геофізичними дослідженнями площах з метою відкриття нових родовищ нафти і газу або для пошуків покладів нафти і газу на раніше відкритих родовищах.

Розвідувальні свердловини бурять на площах зі встановленою промисловою нафтогазоносністю з метою оконтурювання родовища та збору вихідних даних для складання проекту його розробки.

Експлуатаційні свердловини бурять на повністю розвіданому і підготовленому до розробки родовищі з метою експлуатації покладів нафти і газу.

До категорії експлуатаційних входять не лише свердловини, з допомогою яких видобувають нафту або газ (видобувні свердловини), але і свердловини, які дозволяють організувати ефективну розробку родовища (оціночні, нагнітальні, спостережні).

Оціночні свердловини призначені для уточнення режиму роботи пласта і ступеня виробки ділянок родовища, уточнення схеми його розробки.

Нагнітальні свердловини служать для організації законтурного і внутрішньоконтурного нагнітання в експлуатаційний пласт води, газу, або повітря з метою підтримання пластового тиску.

Спостережні свердловини споруджують для систематичного контролю за режимом роботи родовища.

Спеціальні свердловини бурять для вибухових робіт при сейсмічних методах пошуків і розвідки родовища, скидання промислових вод в непродуктивні поглинаючі пласти, розвідки і видобутку води, підготовки структур для підземних газосховищ і закачування в них газу, ліквідації відкритих фонтанів нафти і газу.
