8.2.5. Перехідники

Перехідники призначені для з'єднання елементів бурильної колони з різьбами різних типів і розмірів, а також для приєднання до бурильної колони інструментів.

Всі перехідники (крім штангових) поділяються на три типи (рис. 8.5):

1. перехідники перехідні або запобіжні (ПП);

2. перехідники муфтові (ПМ);

3. перехідники ніпельні (ПН).

Перехідники перехідні призначені для переходу від різьби одного типу до різьби іншого типу, для з'єднання елементів бурильної колони різних діаметрів, для приєднання до бурильної колони різних інструментів.

П ерехідники муфтові і ніпельні призначені для з'єднання елементів бурильної колони ніпелями або муфтами.

Стандартом передбачено виготовлення перехідників і бурильних замків із одного і того ж матеріалу і з однаковим зовнішнім діаметром.

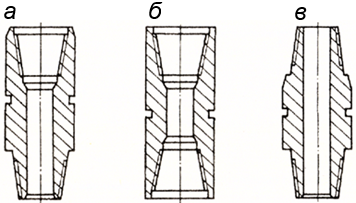

а – перехідний або запобіжний; б – муфтовий; в – ніпельний

Рис. 8.8. Перехідники

8.3. Технологічне оснащення бурильної колони

З метою покращення умов експлуатації бурильної колони, в ній встановлюють фільтр, зворотний клапан, запобіжні кільця, калібратори, центратори, стабілізатори.

Фільтр призначений для очищення промивальної рідини від значних домішок, які потрапили в циркуляційну систему, Він встановлюється всередині бурильної колони між ведучою та бурильними трубами. Застосування фільтру бажане при будь-якому способі буріння, а при бурінні з гідравлічними вибійними двигунами – обов'язкове.

Зворотний клапан встановлюється у верхній частині бурильної колони для запобігання викиду промивальної рідини через бурильну колону.

Запобіжні кільця монтують на бурильній колоні для захисту від зносу кондуктора, проміжної обсадної колони, бурильних труб та їх з'єднувальних елементів у процесі буріння і спуско-підіймальних операцій. Застосовують гумові і гумовометалеві протекторні кільця.

К алібратори, центра тори і стабілізатори встановлюють у нижній частині бурильної колони для зменшення імовірності довільного викривлення вертикальних свердловин, та для управління траєкторією осі похило-направлених свердловин.

а – з фрезерованими зубцями на шарошках;

б – з твердосплавними вставками в одношарошковому виконанні

Рис. 8.9. Шарошкові калібратори

К алібратори призначені для вирівнювання стінки свердловини і встановлюються безпосередньо над долотом. Застосовують шарошкові калібратори з фрезерованими зубцями або твердосплавними вставками (рис. 8.9), лопатеві з різною кількістю тупих лопатей, розміщених вздовж твірної корпуса калібратора або зі спіральним їх розміщенням щодо осі корпуса калібратора. Діаметри калібратора і долота повинні бути однаковими.

Центратори призначені для забезпечення суміщення осі бурильної колони з віссю свердловини в місцях їх встановлення (рис. 8.10).

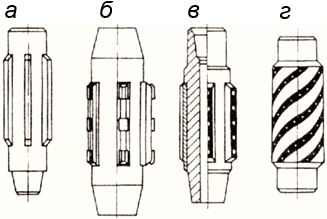

а, б, в – з планками, розміщеними по твірній корпуса; г – зі спіральними планками

Рис. 8.10. Центратори

Стабілізатори, довжина яких в декілька разів більша довжини центраторів, призначені для стабілізації зенітного кута свердловини. Встановлюють стабілізатори безпосередньо над калібратором або поблизу нього.
