8.2.2. Бурильні замки
У процесі спуску і підйому бурильної колони застосовують комплект бурильних труб, що зветься свічкою. Свічка може мати довжину біля 25 м (із двох труб) при висоті вишки 41 – 45 мі довжину біля 37 м (з трьох труб) при висоті вишки 53 – 58 м. З’єднання труб у свічки і свічок одна з одною здійснюється з допомогою бурильних замків.
У бурильній колоні основними з'єднуючими елементами є бурильні замки, які випускають декількох типів:
1. ЗН – з діаметром прохідного отвору значно меншим, ніж діаметр прохідного отвору труб з висадженими всередину кінцями (рис. 8.2, а);
2. ЗШ – з діаметром прохідного отвору приблизно таким, як і діаметр прохідного отвору труб з висадженими всередину кінцями (рис. 8.2, б);
3. ЗУ – із збільшеним, порівняно із замками ЗШ, діаметром прохідного отвору для труб з висадженими назовні кінцями (рис. 8.2, в).
Замки ЗН і ЗШ використовують для з'єднання бурильних труб з висадженими всередину кінцями. Замки типу ЗН використовують при роторному способі буріння. Замки типу ЗУ застосовують при роторному способі та при бурінні з вибійними двигунами.
Для з'єднання бурильних труб з висадженими всередину кінцями і стабілізуючими поясками розроблені бурильні замки ЗШК, з висадженими назовні кінцями – бурильні замки ЗУК.

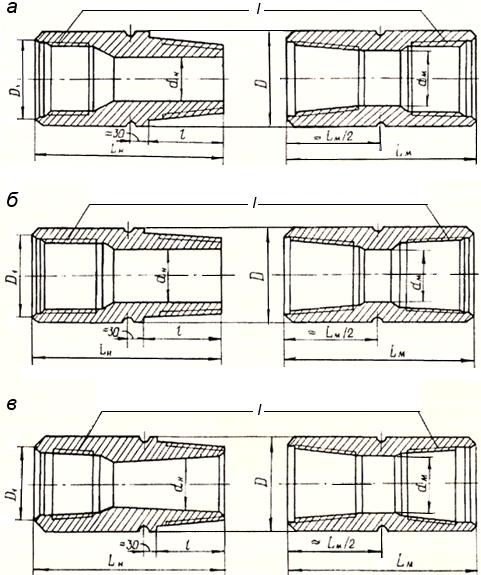

а – типу ЗН; б – ЗШ; в – типу ЗУ; І – різьба для з’єднання з трубами
Рис. 8.2. Бурильні замки для бурильних труб з висаженими кінцями
типів 1 і 2
Кожен тип бурильних замків складається із ніпеля і муфти.
Ніпель і муфта бурильного замка з'єднуються між собою за допомогою великої замкової різьби (конічна різьба трикутного профілю), а приєднання їх до бурильних труб здійснюється за допомогою конічної дрібної трубної різьби трикутного або трапецієвидного профілю.
Велика замкова різьба з великою конусністю дозволяє багаторазово згвинчувати і розгвинчувати свічки з незначною затратою часу.
Застосування бурильних замків прискорює спуско-підіймальні операції та запобігає передчасному зношуванню бурильних труб.
Для буріння з електробуром застосовують замки особливої конструкції, які відрізняються від замків типу ЗУ наявністю на ніпелі (з боку конуса) запобіжного стакана і деталей кріплення кабельних секцій у ніпелі і муфті (опори, болти, сухарі та ін.) та збільшеною довжиною муфти.
З’єднання бурильних труб з допомогою замків має такі вади:
1. для скручування двох труб застосовують не одно, а три різьбових з'єднання, що зменшує міцність колони, а наявність у трьох з’єднань лише одного упорного в замковій різьбі негативно впливає на герметичність колони;
2. при використанні бурильних замків типу ЗШ, і особливо типу ЗН, які мають зменшений внутрішній діаметр порівняно з внутрішнім діаметром бурильних труб типу 1, необхідна наявність потужніших бурових насосів, так як у процесі циркуляції промивальної рідини виникає значний перепад тиску в з'єднаннях. Зменшення діаметра прохідного отвору затруднює застосування колонкових доліт із зйомним керноприймачем та використання приладів, що спускаються в свердловину.
