- •1. Область применения и номенклатура мк
- •2Достоинства и недостатки мк.
- •3. Основные принципы современного проектирования мк.
- •4. Организация проектирования мк
- •5. Механические свойства стали
- •6. Диаграмма растяжения малоуглеродистой стали.
- •7.Виды строительных сталей.
- •8.Структура низколегированных сталей. Основные химические элементы, применяемые при легировании.
- •10.Виды термических воздействий и их влияния на свойства строительных сталей.
- •11.Кипящие, полуспокойные и спокойные стали.
- •12.Атмосферостойкие стали.
- •13.Факторы, влияющие на выбор марок сталей.
- •14.Группы стальных конструкций, зависящих от условий работы материала.
- •15.Алюминий, его физико-механические свойства.
- •16.Виды полуфабрикатов из алюминиевых сплавов
- •17.Легированные и многокомпонентные алюминиевые сплавы.
- •18.Достоинства и недостатки алюминиевых сплавов, область применения.
- •19.Требования, предъявляемые к металлическим конструкциям.
- •20.Расчет по допускаемым напряжениям. Основные принципы метода.
- •21.Методы расчета по предельным состояниям. Определения, виды предельных состояний.
- •22. Первая группа предельных состояний
- •23. Нагрузки и воздействия, используемые при расчете по предельным состояниям.
- •24.Нормативные и расчетные сопротивления.
- •25.Вторая группа предельных состояний.
- •26.Сортамент – сталь листовая.
- •27.Сортамент – уголки и швеллеры.
- •28.Сортамент – двутавры.
- •29.Сортамент – тонкостенные профили.
- •30.Сортамент – профили из алюминиевых сплавов.
- •31.Виды сварки, технология, область использования.
- •32.Виды сварных соединений.
- •33.Сварные швы.
- •34.Работа и расчет сварных соединений, выполненных угловыми швами.
- •35.Работа и расчет сварных соединений, выполненных стыковыми швами
- •36. Общие конструктивные требования к сварным соединениям.
- •37.Виды болтов, область их использования.
- •38.Понятия о заклепочных соединениях.
- •39.Соединения на высокопрочных болтах.
- •40 .Расчет центрально растянутых элементов. Расчет изгибаемых элементов в пределах упругости
- •41.Работа изгибаемых элементов с учетом развития пластических деформаций.
- •42.Проверка общей устойчивости изгибаемых элементов.
- •43.Расчет элементов стальных конструкций на центральное сжатие
- •44.Типы балок, их статические схемы.
- •45.Виды балочных клеток.
- •46.Монтажные стыки балок.
- •47.Узлы опирания балок на оголовки колонн.
- •48. Шарнирное примыкание балок к колоннам сбоку.
- •50.Узлы крепления балок к балкам.
- •51.Виды стальных колонн. Компоновка поперечного сечения стержня колонн.
- •52.Основы расчета колонн.
- •53.Базы одноветвевых колонн.
- •54.Конструкции оголовков колонн.
- •55.Рамы. Статические схемы
- •56.Решения карнизных узлов рам.
- •57.Решения коньковых и опорных узлов рам.
- •59.Способы восприятия распора арок.
- •60,Примеры использования большепролетных стальных арок
- •61.Системы ферм и область их применения в строительных конструкциях.
- •62.Очертание ферм и их генеральные размеры.
- •63.Системы решеток ферм и их характеристика, панели ферм.
- •64.Устойчивость ферм. Связи.
- •65.Унификация и модулирование геометрических размеров ферм.
15.Алюминий, его физико-механические свойства.
Алюминий по своим свойствам существенно отличается от стали.
Плотность его р = 2,7 т/м3, т. е. почти в три раза меньше плотности стали.
Модуль продольной упругости алюминия £ = 71 000 МПа, модуль сдвига G = 27 000 МПа, что примерно в три раза меньше, чем модуль продольной упругости и модуль сдвига стали.

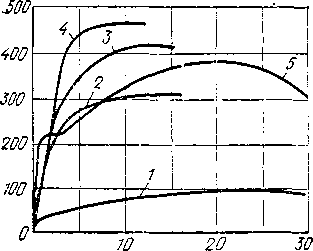

Диаграммы растяжения алюминиевых сплавов / — чистый алюминий, 2 — АМгб, J — АВ-Т4, 4 —
Д16-Т,5—сталь
маркиСтЗ
Алюминий не имеет площадки текучести; прямая упругих деформаций непосредственно переходит в кривую упругопластических деформаций .
Алюминий очень пластичен; удлинение при разрыве достигает 40...50 %, но прочность его весьма низка ов = 60...70 МПа, а условный предел текучести с*о,2 = 20...30 МПа.
Чистый алюминий быстро покрывается очень прочной окисной пленкой, препятствующей дальнейшему развитию коррозии.
Вследствие весьма низкой прочности технически чистый алюминий в строительных конструкциях применяется весьма редко. Значительное увеличение прочности алюминия достигается путем легирования его магнием, марганцем, медью, кремнием, цинком и некоторыми другими элементами.
16.Виды полуфабрикатов из алюминиевых сплавов
Полуфабрикаты из алюминиевых сплавов (листы, профили, трубы и т. п.) поставляются с заводов в соотв.. с устан. стандартами. Состояние поставки указывается в обозначении после марки сплава: ГП — горячекатаное; М— мягкое (отожженное); Н — нагартованное; 1/2Н — полунагартованное для листов или П — то же, для профилей и труб; Т — закаленное и естественно состаренное в течение 3— 6 сут при комн t; Т1—закаленное и искусственно состар. в теч. неск. часов при повыш. t; Т5— не полностью закаленное и искусственно состаренное.
Из большого числа марок алюминия к применению в строит-ве рекомен-ся всего шесть, некоторые из которых в нескольких состояниях поставки:
термически неупрочняемые сплавы: АД1М и АМцМ (листы); АМг2М и АМг21/2Н (листы); АМг2М (трубы);
термически упрочняемые сплавы: АД31Т (профили и трубы); АД31Т1 и АД31Т5 (профили); 1915ГП и 1915Т (профили и трубы); 1925ГП и 1925Т (профили и трубы).
Все указанные выше сплавы, за исключением сплава 1D25T, кот. использ. только для клепаных конструкций, хорошо свариваются.
17.Легированные и многокомпонентные алюминиевые сплавы.
Вследствие низкой прочности технически чистый алюминий в строительных конструкциях применяется весьма редко. Значительное увеличение прочности алюминия достигается путем легирования его магнием, марганцем, медью, кремнием, цинком и некоторыми другими элементами.
Временное сопротивление легированного алюминия (алюминиевых сплавов) в зависимости от состава легирующих добавок в 2—5 раз выше, чем технически чистого; однако относительное удлинение при этом соответственно в 2—3 раза ниже. С повышением температуры прочность алюминия снижается( при температуре свыше 300°С близка к нулю)
Механические характеристики сплава Д16Т при изменении температуры
/ — предел прочности, 2 — предел теку¬чести
Особенностью ряда
многокомпонентных сплавов А1—Mg—Si; А1 — —Си—Mg; А1—Mg—Zn) является их способность к дальнейшему уве¬личению прочности в процессе старения после термической обработки; такие сплавы называются термически упрочняемыми.
Временное сопротивление некоторых высокопрочных сплавов (систе¬мы А1—Mg—Zn) после термической обработки и искусственного старе¬ния превышает 400 МПа; относительное удлинение при этом составляет всего 5—10%. Термическая обработка сплавов двойной композиции (А1—Mg, А1—Мп) к упрочнению не приводит; такие сплавы получили название термически неупрочняемые.
Коррозионная стойкость сплавов зависит от состава легирующих до¬бавок, состояния поставки и степени агрессивности внешней среды.
