64.Устойчивость ферм. Связи.

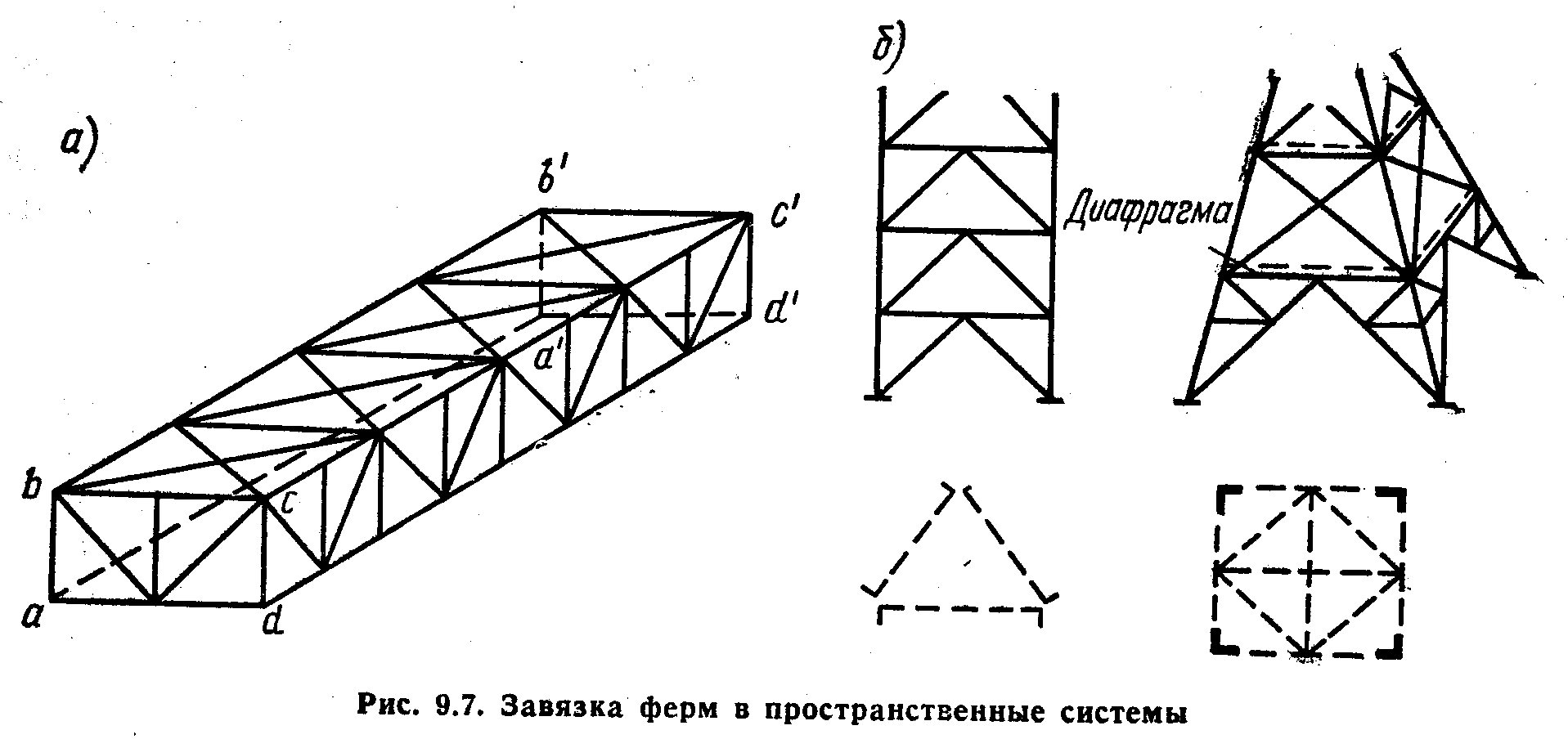

Сквозная плоская система (ферма) легко теряет свою устойчивость из плоскости. Чтобы придать ферме устойчивость, ее необходимо присоединить к какой-либо жесткой конструкции или соединить связями с другой фермой, в результате чего образуется пространственный устойчивый брус (рис. 9.7, а).
Для обеспечения устойчивости такого бруса (блока) необходимо, чтобы все грани его были геометрически неизменяемы в своей плоскости.
Грани блока (рис. 9.7, а) образуются двумя вертикальными плоскостями спаренных ферм (аЬЬ'а' и Асс'д,}, двумя перпендикулярными им горизонтальными плоскостями связей, расположенными по обоим поясам ферм (сЪЬ'с' и йаа'й'), и не менее чем двумя вертикальными плоскостями поперечных связей (обычно в торцах ферм — аЬсй и а'Ь'с'д,'}. Поскольку этот пространственный брус в поперечном сечении замкнут и обычно достаточно широк, он обладает очень большой жесткостью при кручении и изгибе, поэтому потеря его общей устойчивости в изгибаемых системах невозможна. Конструкции мостов, кранов, башен, мачт, шпилей, укосин и др. представляют собой аналогичные пространственные брусья, состоящие из сквозных ферм( рис. 9.7,6).
В
покрытиях зданий решение усложняется
вследствие большого количества
поставленных рядом плоских стропильных
ферм. Такие фермы, связанные между
собой только одними прогонами, не
образуют неизменяемой устойчивой
системы, так как они имеют свободную
длину из своей плоскости, равную пролету,
и легко могут потерять устойчивость

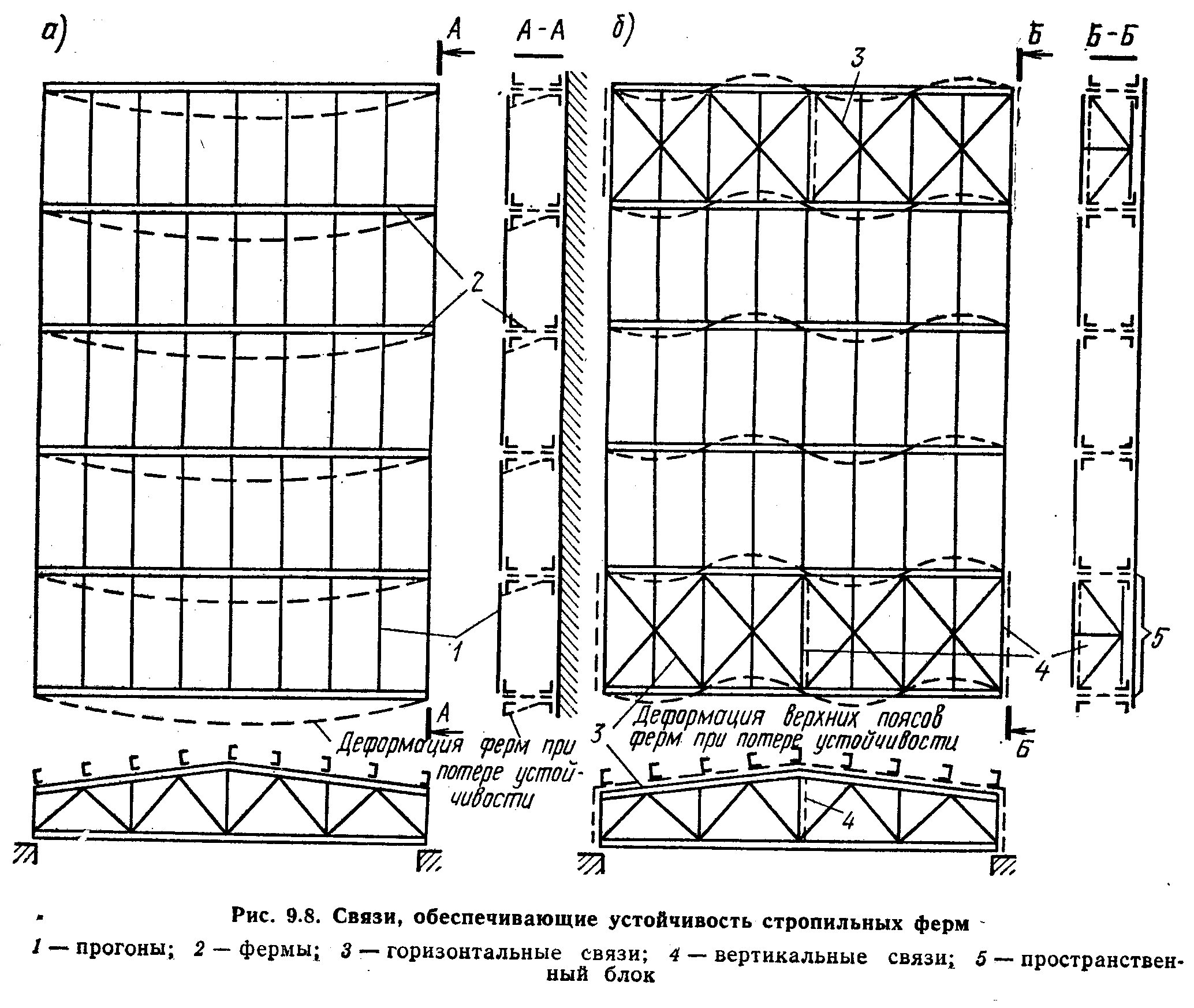

(рис. 9.8, а).
В этом случае устойчивость как в целом, так и отдельных элементов плоских ферм обеспечивается тем, что в конструкции покрытия создается несколько пространственных устойчивых блоков из двух соседних ферм, скрепленных как связями в плоскости верхнего, а иногда и нижнего пояса, так и вертикальными поперечными связями между стойками ферм, которые могут заменить связи по нижнему или верхнему поясу (рис. 9.8,6). К этим жестким блокам прочие фермы прикрепляются горизонтальными элементами, препятствующими горизонтальному перемещению поясов ферм и обеспечивающими их устойчивость (обычно прогонами, расположенными в узлах ферм). Чтобы прогон мог закрепить узел фермы в горизонтальном направлении, он сам должен быть прикреплен к неподвижной точке — узлу горизонтальных связей. Если прогон не прикреплен к диагоналям связей в месте их пересечения, расстояние между закрепленными в горизонтальном направлении точками верхнего пояса фермы равно двум панелям (рис. 9.8, б). Это должно учитываться при подборе сечения верхнего пояса ферм.
В беспрогонных покрытиях верхние пояса ферм закрепляют с помощью кровельного настила и специальных элементов (тяжей), прикрепляющих пояса к поперечным горизонтальным связям.
65.Унификация и модулирование геометрических размеров ферм.

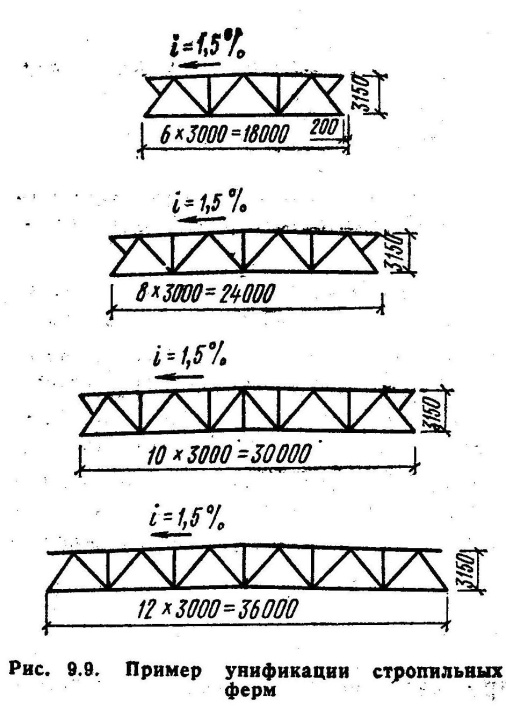

Посредством унификации геометрических схем ферм и типизации их конструктивной формы можно стандартизировать конструктивные детали ферм и перейти на массовое их изготовление с помощью специали- аированных высокопроизводительных станков и приспособлений. Унификация геометрических размеров ферм приводит к сокращению числа типоразмеров и к стандартизации как самих ферм, так и примыкающих к ним элементов (прогонов, связей, колонн и т. п.). В основу унификаций ферм кладется модулирование конструктивно-компоновочных размеров. Унификация ферм должна проводиться по видам сооружений.В настоящее время унифицированы геометрические схемы стропильных ферм производственных зданий (рис. 9.9), мостов, радиомачт, ра-диобашен, опор линии электропередачи.
В основу унификации стропильных ферм с рулонной кровлей положены модуль пролета производственных зданий и панель т—3000 мм, уклон кровли 1=1,5%, высота ферм на опоре 3150 мм по наружным краям поясов, треугольная решетка с возможностью добавления шпренгеля при кровельных плитах шириной 1,5 м. Таким образом, геометрия ферм меньших пролетов тождественна с геометрией крайних частей ферм больших пролетов и схема большей фермы получается из меньшей добавлением средних панелей. Типизированные на основе унификации геометрических размеров стропильные фермы разных пролетов и мощностей могут быть собраны и сварены полуфермами в едином стационарном кондукторе-позиционере, что существенно снижает трудоемкость изготовления ферм и обеспечивает их взаимозаменяемость.
