47.Узлы опирания балок на оголовки колонн.

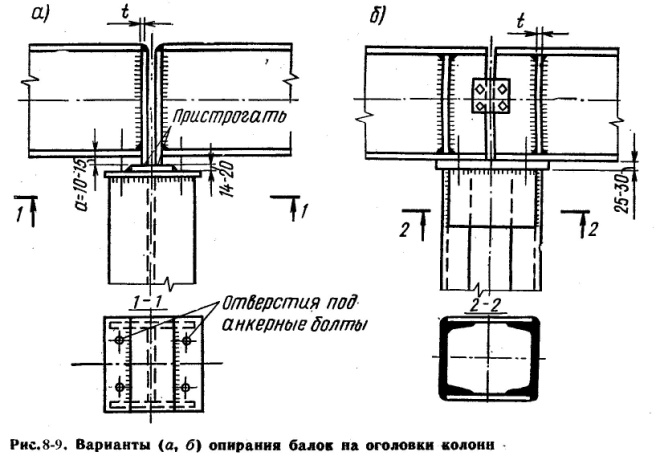

Балки опираются на колонны сверху или примыкают сбоку. В одноэтажных промышленных и гражданских зданиях преимущественное применение имеет первый случай, варианты которого в зависимости от конструктивного решения колонны показаны на рис. 8-9.

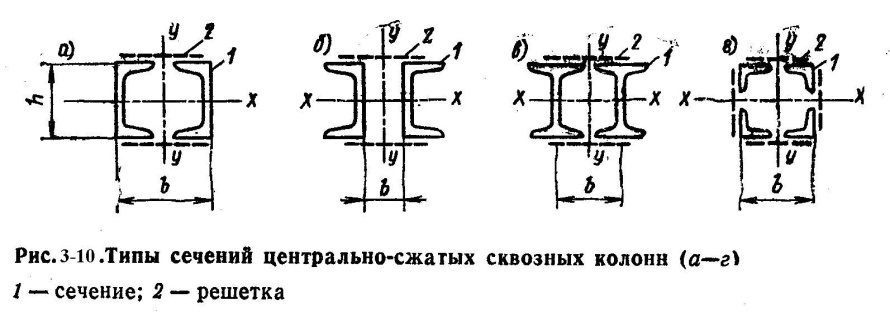

В первом варианте (рис. 8-9, а) балка опирается на колонну шарнирно-вертикальным опорным ребром жесткости, выпущенным за габарит нижней полки на 10 — 15 мм. Торцы опорных ребер жесткости для обеспечения требуемой площадки смятия пристрагиваются к центрирующей пластине, привариваемой к опорной плите оголовка колонны. При опирании балок на двухветвевую колонну (рис. 8-9,б) опорные ребра жесткости удалены от торца балки и совпадают с плоскостью стенок ветвей колонны. В этом случае необходимы пригонка и приварка опорных ребер жесткости не только к стенке балки, но и к ее полкам.
48. Шарнирное примыкание балок к колоннам сбоку.

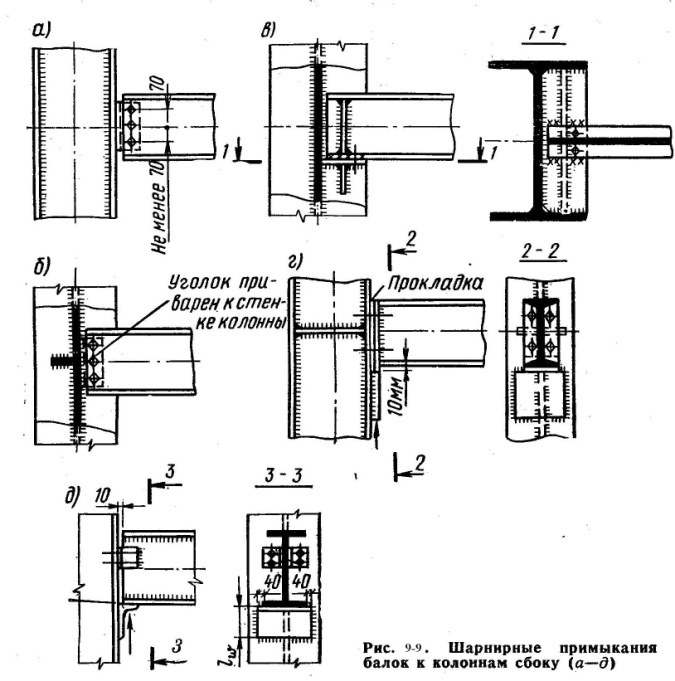

В случае примыкания балок к колоннам сбоку различают шарнирное и жесткое решение узла сопряжения. При шарнирном опирании крепление не препятствует свободному повороту балки в опорном узле, что определяет работу балки как однопролетной разрезной системы (рис. 9-9).
В зависимости от назначения балка может примыкать либо к полке колонны (рис. 9-9, а, г, д), либо к стенке колонны (рис. 9-9, б, в). Передача опорной реакции балки на колонну осуществляется через болтовое фланцевое соединение (рис. 9-9, а, б) или с помощью опорных столиков в виде плоской пластины или неравнополочного уголка (рис. 9-9,0, г, д), приваренных к полкам или стенке колонны. С точки зрения удобства производства работ передача опорной реакции через опорный столик предпочтительна.
49. Жесткое прикрепление балок к колоннам.

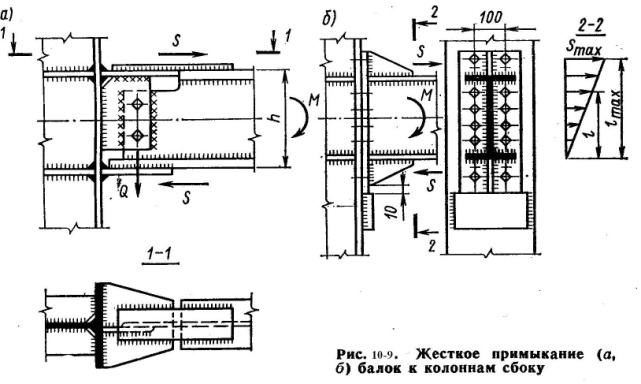

Жесткое крепление балок к колоннам предусматривают в случае проектирования рамного каркаса или тогда, когда балка перекрытия выполняет одновременно и функцию балки-распорки в вертикальных связях каркаса (рис. 10-9).
При жестком креплении верхняя и нижняя полки балки при помощи горизонтальных планок (рис. 10-9, а) или косынок вертикальных связей (рис. 10-9,б) прикрепляют к колоннам жестко, что препятствует повороту балки в опорном узле.
Стыковые планки и косынки воспринимают горизонтальные составляющие силы S=М/Н, возникающие от действия изгибающего момента в опорном узле. Опорная реакция при жестком креплении балки передается на колонну способом, аналогичным передаче опорной реакции при шарнирном креплении балки к колонне. Применение жесткого узла более трудоемко по сравнению с шарнирным, но на 30 % позволяет снизить расход металла на балки.
50.Узлы крепления балок к балкам.
У
злы

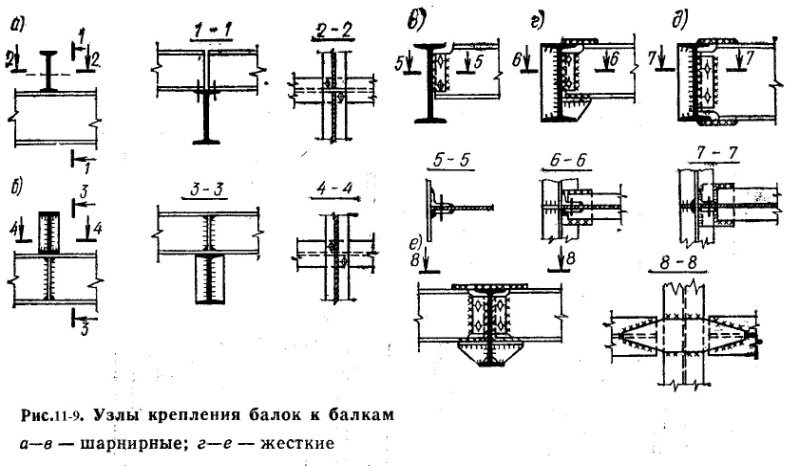

крепления балок к балкам также могут
быть шарнирными и жесткими (рис. 11-9).
Шарнирн. узлы наиб. простыв производстве
работ. При одностороннем примыкании
вспомогательных балок к главным
(рис. 11-9, а—в)
от
изгиба вспомогательных балок возникает
кручение главной балки, что крайне
нежелательно. Для предотвращения
этого явления в стыке с противоположной
вспомогательной балке стороны устраивают
ребро жесткости, а под вспомогательную
балку вводят косынку, привариваемые
к стенке и полкам главной и вспомогательной
балок (рис. 11-9,
г, д).
Жесткое крепление балок к балкам делают, как правило, в случае двустороннего примыкания вспомогательных балок к главным (рис. 11-9, е). Конструктивно такое сопряжение выполняют подобно жесткому стыку балки с колонной.

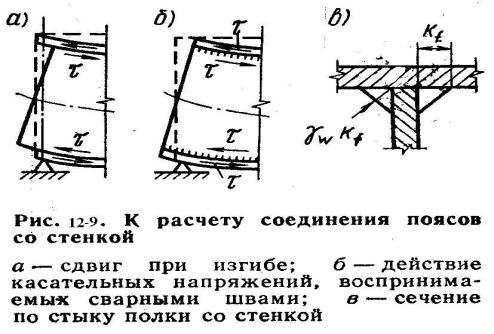

Соединение поясов со стенкой в сварных балках осуществляют непрерывными угловыми швами. Швы препятствуют взаимному сдвигу пояса и стенки, вследствие чего в них возникают касательные напряжения, являющиеся функцией воздействия поперечной силы (рис. 12-9).
Следовательно, наибольшие значения касательных напряжений будут возникать вблизи опоры. Толщину сварного шва, прикрепляющего полку к стенке, определяют из условий его работы по металлу шва и по металлу границы сплавления.
