44.Типы балок, их статические схемы.
Металлические балки относятся к изгибаемым элементам и применяются в осн. для перекрытия пролетов многоэт пром.и гражд. здан 6—18 м, а также одноэт. пром. зд. в виде подкрановых балок, путей подвесного транспорта и реже несущих балок покрытий с пролетами 18—24 м.
Наиболее рациональны в использовании прокатные балки двутаврового и швеллерного сечения -просты в изготовл. При недостаточной мощности прокатных балок применяют сварные составные балки двутаврового сечения, а для конструкций, подвергающихся динамическим и вибрационным нагрузкам,— составные балки на высокопрочных болтах и клепаные балки .При пролетах до 6 м вместо прокатных стальных и прессованных алюминиевых балок целесообразно применять стальные балки из гнутых профилей швеллерного или коробчатого типа. Сварные составные балки могут быть сплошностенчатыми или со стенкой с круглыми, овальными или многоугольными отверстиями, которые используют для прокладки инженерных коммуникаций и других целей. В промежутках м/у отверстиями устраивают поперечные ребра жесткости, обеспечивающие устойчивость стенки.
В строит-ве находят применение балки с перфорированной стенкой .Их получают путем разрезания двутаврового горячекатаного профиля ломаной линией в продольном направлении. Затем обе части сдвигают до соединения гребней впритык, после чего их сваривают. В зависимости от длины и высоты профиля, а также от формы ломаной линии можно получать различные отверстия и различную высоту перфорированной балкиПерфорир. балки имеют ту же массу, что и прокатные профили. Их несущая способность и жесткость значительно выше, чем у исходного профиля, она может быть применена при большем пролете и большей нагрузке. Лучше всего использовать такие балки при больших пролетах и малых нагрузках. В этом случае влияние поперечных сил на напряжения в вертикальной стенке незначительно. Проектирование перфорированных балок позволяет получить экономию стали до 20—30 %. Однако, учитывая более высокую стоимость изготовления, их применение должно быть экономически оправдано.

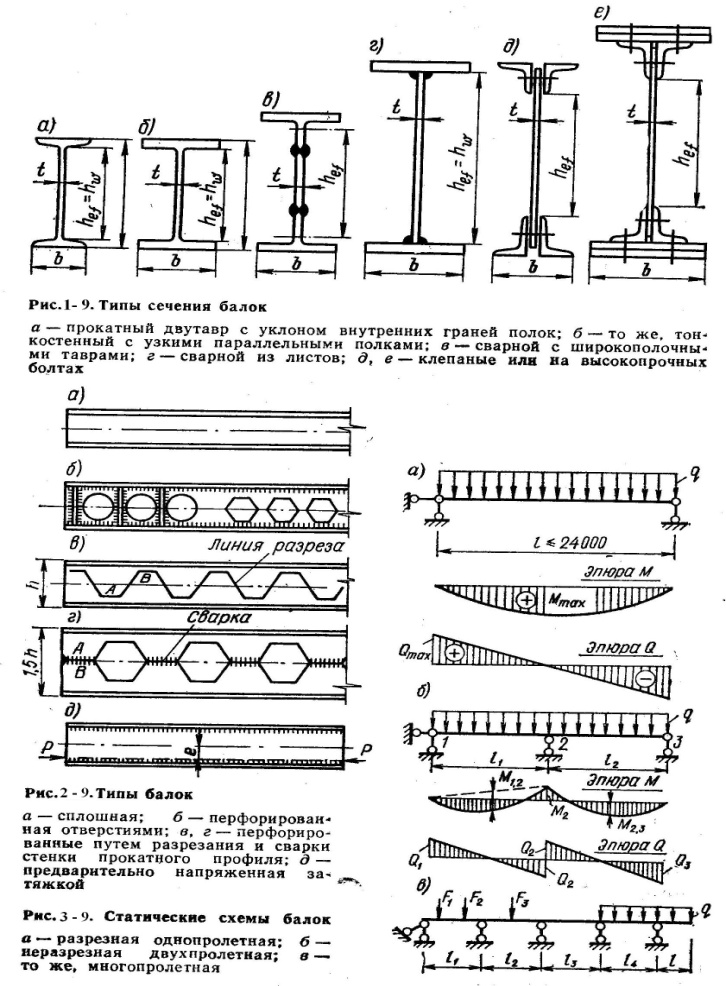

В
статическом отношении балки могут быть
однопролетными разрезными, двухпролетными
и многопролетными неразрезными. Они
могут быть консольными и бесконсольными
(рис. 3 - 9). Наибольшее применение в
строительстве находят однопролетные
разрезные балки как наиболее простые
в монтаже и эксплуатации.

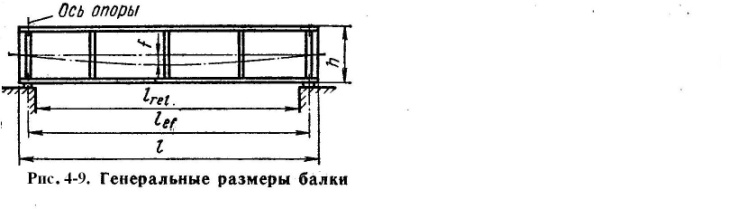

Генеральными размерами балки называют ее расчетный пролет lеf и высоту сечения h (рис. 4 - 9). Действительный или конструктивный размер балки l назначают с учетом размеров опорных площадок, размер которых зависит от несущей способности их материала. Расстояние в свету l0 между опорными узлами зависит от условий эксплуатации сооружения и назначается в процессе проектирования.
Оптимальное значение высоты балки зависит от расчетного пролета, нагрузки, класса стали, назначения балки и т.д. и лежит в пределах h/lеf = (1/10—1/16). Минимальные значения высоты сечения балки при эскизном проектировании можно принимать по табл. 1-9 при qп/qd = 1,2 (где qп и qd — погонная нормативная и расчетная нагрузки) в зависимости от временного сопротивления стали и относительных прогибов балок к пролету.
