26.Сортамент – сталь листовая.
Первичным элементом стальных конструкций является прокатная сталь, которая выплавляется на металлургических заводах. Прокатная сталь, применяемая в стальных конструкциях, делится на две группы: сталь листовая—толстая, тонкая и универсальная; сталь профильная— уголки, швеллеры, двутавры, тавры, трубы и т. п. Изготовленные на заводах металлических конструкций различные элементы конструкции (балки, колонны, фермы и т. п.) собираются на строительных площадках в конструктивные комплексы— сооружения. Перечень прокатных профилей с указанием формы, геометрических характеристик, массы единицы длины, допусков и условий поставки наз-ся сортаментом.
Листовая сталь широко применяется в строи-тельстве, она классифицируется следующим образом:
сталь толстолистовая (ГОСТ 19903—74 с изм.). Сортамент этой стали включает листы толщиной от 4 до 160 мм, шириной от 600 до 3800 мм. Однако ходовая ширина не превышает 2400 мм.
Листовая горячекатаная сталь поставляется в листах длиной 6—12 м и толщиной до 160 мм или в рулонах толщиной от 1,2 до 12 мм и шириной от 500—2 200 мм. Листы толщиной от 6 до 26 мм имеют градацию по толщине через 1 мм, далее через 2, 3, 5 и 10 мм. Толстая листовая сталь имеет широкое применение в листовых конструкциях, а также в элементах сплошных систем (балках, колоннах, рамах и т. п.);
сталь тонколистовая толщиной до 4 мм прокатывается холодным и горячим способами. Холоднокатаная сталь (ГОСТ 19904—74, с изм.) значительно дороже горячекатаной (ГОСТ 19903—74, с изм.). Тонкая листовая сталь применяется при изготовлении гнутых и штампованных тонкостенных профилей, для кровельных покрытий и т. п. Из холоднокатаной, оцинкованной, рулонированной стали изготовляются профилированные настилы;
сталь широкополочная универсальная (ГОСТ 8200—70) благодаря прокату между четырьмя валками имеет ровные края. Толщина такой стали от 6 до 60 мм, ширина от 200 до 1050 мм и длина от 5 до 12 м. Применение универсальной стали уменьшает трудоемкость изготовления конструкций, так как не требуются резка и выравнивание кромок строжкой.
27.Сортамент – уголки и швеллеры.
Первичным элементом стальных конструкций является прокатная сталь, которая выплавляется на металлургических заводах. Прокатная сталь, применяемая в стальных конструкциях, делится на две группы: сталь листовая—толстая, тонкая и универсальная; сталь профильная— уголки, швеллеры, двутавры, тавры, трубы .
Перечень прокатных профилей с указанием формы, геометрических характеристик, массы единицы длины, допусков и условий поставки наз-ся сортаментом.

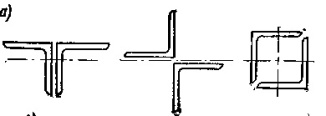

УГОЛКОВЫЕ ПРОФИЛИ прокатывают в виде равнополочных (ГОСТ 8509—72 с изм.) и неравнополочных (ГОСТ 8510—72 с изм.) уголков (Сортамент уголков весьма обширен: от очень малых профилей с площади сечения 1 —1,5 см2 до мощных профилей с площадью сечения 140 см2). Полки уголков имеют параллельные грани, что облегчает конструирование. Широкое применение уголки имеют в легких сквозных конструкциях. Рабочие стержни из уголков обычно компонуются в симметричные сечения из двух или четырех уголков .Более экономичны уголки с меньшими толщинами полок. В сжатых стержнях сечения, составленные из тонких уголков, обладают большей устойчивостью. В стержнях с отверстиями для болтов ослабление сечения отверстиями тем меньше, чем тоньше полки.
ШВЕЛЛЕРЫ.Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Сортамент (ГОСТ 8240—72 с изм.) включает швеллеры от № 5 до № 40 с уклоном внутренних граней полок. Уклон внутренних граней полок затрудняет конструирование. В ГОСТ входят и швеллеры с параллельными гранями полок, сечение которых имеет лучшие расчетные характеристики относительно осей х и у и более конструктивны, так как упрощают болтовые крепления к полкам. Швеллеры применяются в мощных стержневых конструкциях (мостах, большепролетных фермах и т. п.), а также в колоннах, связях и кровельных прогонах.

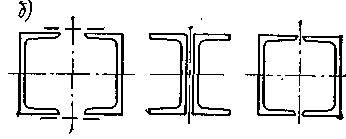

Стержни
из швеллеров, работающие на осевую
силу, компонуются в жесткие относительно
осей х и у симметричные сечения
