1.Конструкція конусних дробарок. Будова, робота, призначення.
Конусна дробарка — машина для дроблення твердих матеріалів за допомогою роздавлення грудок всередині нерухомої конусоподібної чаші конусом, що здійснює кругове гойдання
Конусні дробарки застосовують для дроблення руд чорних і кольорових металів, а також неметалічних матеріалів, включаючи особливо тверді, абразивні і важко дробимі.
Розрізняють конусні дробарки крупного, середнього та дрібного дроблення. Конусні дробарки к р у п н о г о дроблення характеризуються шириною приймального і вихідного отворів (наприклад, ККД-1500/300 — конусна крупного дроблення з шириною приймального отвору 1500 мм і вихідного отвору 300 мм). Дробарки цього типу можуть приймати грудки розміром до 1200 мм і мають продуктивність до 2600 м3/год; застосовуються як головні машини гірничо-збагачувальних комплексів.
Конусні дробарки с е р е д н ь о г о і д р і б н о г о дроблення характеризуються діаметром основи рухомого конуса (наприклад, КСД-2200 — конусна сер. дроблення з діаметром основи конуса 2200 мм). У дробарок дрібного дроблення в порівнянні з дробарками сер. дроблення камера дроб-лення має паралельну зону більшої довжини і рухомий конус меншої висоти. Робочі поверхні конусів, що дроблять, захищені змінними сталевими футеровками. Інерційна конусна дробарка відрізняється відзвичайних, застосуванням як привода конуса вібратора дебалансного типу. Використання таких дробарок значно спрощує схеми дроблення і подрібнення, оскільки вони забезпечують високий ступінь дроблення і можуть працювати як у відкритому, так і в замкненому циклі. Крім того, ці дробарки забезпечують нижчі питомі витрати електроенергії, характеризуються вибірковістю дроблення.

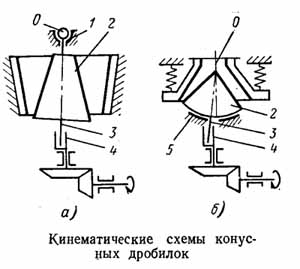

У конусних дробарках матеріал дробиться в кільцевому просторі, утвореному нерухомою конічною чашею 1 і розташованим усередині цієї чаші рухомим подрібнюючим конусом 2, закріпленим на ексцентрично встановленому (завдяки стакану 4) валу 3. Принцип дії всіх конусних дробарок однаковий: наближення подрібнюючого конуса до чаші супроводжується дробленням грудок матеріалу, що надходить у дробарку зверху, а видалення — розвантаженням дробленого продукту, що виходить униз, під дробарку.
Конусні дробарки використовують для дроблення твердих і в'язких порід. Конусні дробарки крупного дроблення звичайно працюють при ступені дроблення до 4, середнього і дрібного — до 7.
Рухомий конус 2 жорстко кріпиться на валу 3, нижній кінець якого вставлений в ексцентрикову втулку 4 так, що вісь вала утворює з віссю обертання (віссю дробарки) деякий кут, званий кутом прецесії. У дробарок ККД вал рухомого конуса шарнірно кріпиться вгорі до траверси 1.
Рухомий
конус дробарок КСД і KMД спирається на
сферичний подпятник 5. Вал конуса не має
верхнього кріплення і тому ці дробарки
називаються конусними дробарками з
консольним валом. Ексцентрикова втулка
отримує обертання від приводного
пристрою, при цьому рухливий конус
отримує гойдає (гіраціоніое) рух.
2
2.Сутність магнітних методів збагачення
Магнітне збагачення корисних копалин – збагачення корисних копалин, яке ґрунтується на дії неоднорідного магнітного поля на мінеральні частинки з різною магнітною сприйнятливістю і коерцитивною силою.
Магнітним способом, використовуючи магнітні сепаратори, збагачують залізні, манґанові, титанові, вольфрамові та інші руди.
У залежності від величини магнітної сприйнятливості матеріалу магнітна сепарація поділяється на слабомагнітну і сильномагнітну, від середовища, в якому проводиться розділення, – на мокру і суху.
За принципом використання магнітного поля процеси магнітного збагачення поділяють на прямі і комбіновані (непрямі). До прямих належать процеси розділення в слабких і сильних полях, регенерації суспензій, вилучення металобрухту, магнітного пиловловлювання, термомагнітної і динамічної агрегації. Непрямі процеси: магнітогідростатична (МГС), магнітогідродинамічна (МГД) сепарація, згущення матеріалів, які попередньо пройшли магнітну флокуляцію, сепарацію корисних компонентів, локалізованих на магнітних носіях тощо.
