5. Разработка грунта в котловане.

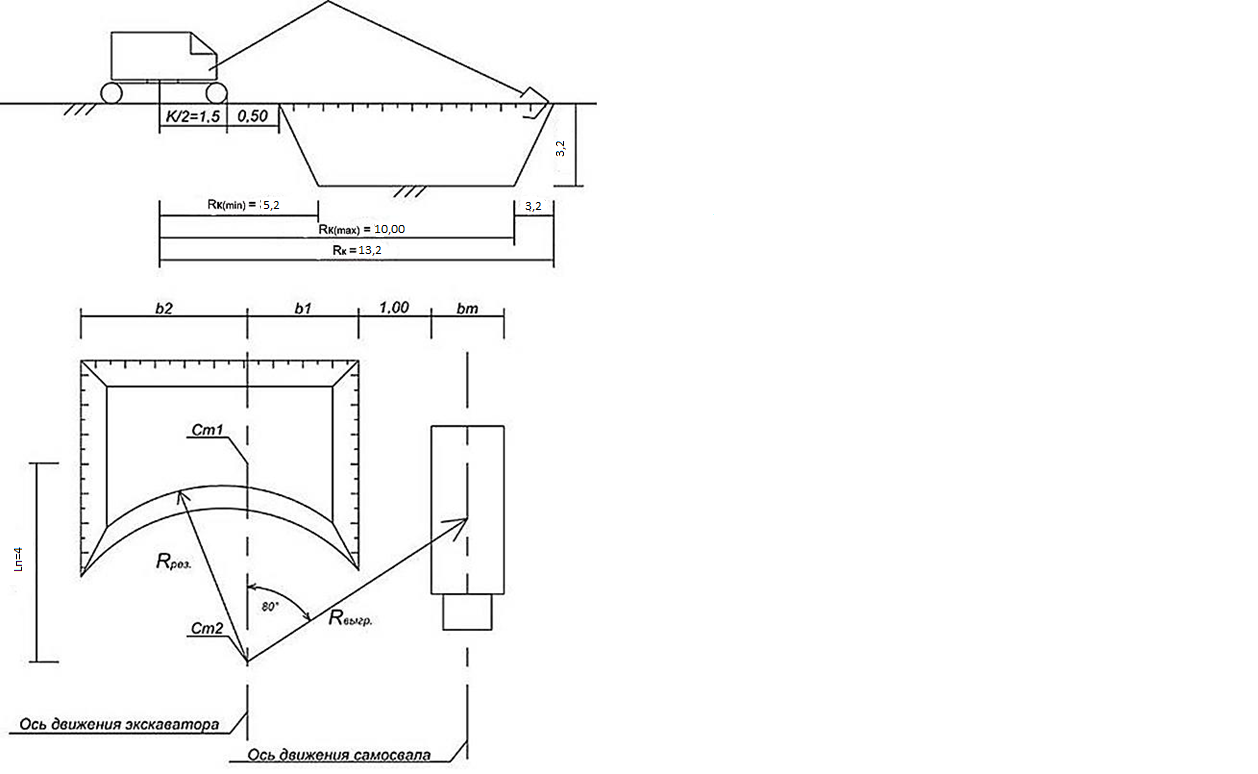

Схема забоя экскаватора

Для разработки грунта в котловане применяют экскаватор обратная лопата КМ 602:

- объем ковша Vк = 1,1

- радиус резания Rк = 13,2м

- радиус выгрузки в транспорт Rв = 7,8м

а) Определяем максимальный радиус копания на дне выемки:

Rк(max) = Rк – m*h = 13,2 – 1*3,2 = 10,00 м

б) Определяем минимальный радиус копания на дне выемки:

Rк(min) = K/2+0,5+m*h = 3/2+0,5+1*3,2 = 5,2

Где: К – база экскаватора(3м ), 0,5 – зазор безопасности

в) Определяем длину рабочей передвижки:

Lп = Rк(max) - Rк(min) = 10,00 – 5,20 = 4,80

Назначаем Lп =4

г) Определяем ширину первой проходки:

В = b1+b2 = 7,4+9,16 = 16,56 м

b1 = Rв – 1 – bт/2 = 10,4 – 1 - 4/2 = 7,4 м

b2 = = 9,16 м

где: Rв – радиус выгрузки (10,4м), bт – база экскаватора (4м)

д) Определяем ширину первой проходки понизу:

В1 = В – 2 * m*h = 16,56 – 2*1*3,2 = 10,16м

е) Определяем ширину следующих проходок:

В2 = В1 - m*h = 10,16 – 1*3,2 = 6,96 м

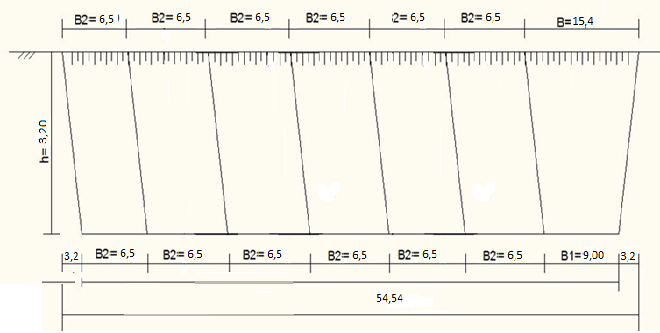

Схема проходок экскаватора в котловане

ж) Определяем количество проходок экскаватора при разработке котлована:

- ширина котлована понизу 48м, поверху 54,4м

- максимальная ширина первой проходки поверху составляет 16,56м, понизу 10,16м

- максимальная ширина n-ой проходки составляет 6,96м

Принимаем:

- число проходок 7

- ширина первой проходки поверху (В) = 12,40м

- ширина первой проходки понизу (В1) = 9,00м

- ширина последующих проходок (В2) = 6,5м

з) Определение размеров отвала:

Vобратной засыпки = 6559

Длина котлована поверху (а) 107,4 м

Отвал будет организован с двух сторон на расстоянии 1м от бровки, его площадь равна:

Sотв = Vобратной засыпки / 2а = 6559/214,8 = 30,53

Определение ширины и высоты отвала:

Sотв = 0,5* hотв*bотв =0,5*7,16*5,52 = 30,53

hотв = 2* bотв

отв = 30,53

bотв = 5,53 м

hотв = 11,06 м

6.Разработка грунта в траншее.

Для разработки грунта в траншее используем экскаватор обратная лопата ЭО 3322А. Траншея разрабатывается для прокладки трубы диаметром 0,8м. Объем грунта необходимый для обратной засыпки 2369,32 . Объем грунта, подлежащий вывозу со строительной площадки равен 100,48 .

Грунт, подлежащий обратной засыпке, размещают вдоль траншеи на расстоянии не менее 1м от бровки.

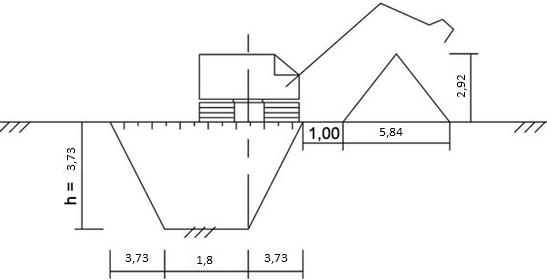

Схема разработки траншеи (ПК3)

и) Определение размеров отвала траншеи:

Sотв(тр) = Vобратной засыпки(тр) / I

Где: Vобратной засыпки(тр) = 2144 , I – длина траншеи(250м)

Sотв(тр) = 2144 /250 = 8,57

Определение ширины и высоты отвала траншеи:

Sотв(тр) = 0,5* hотв(тр)*bотв(тр)

Sотв(тр) = 0,5*2,92*5,85 = 8,57

8.Календарный график производства работ.

Календарный график разрабатывается на основе калькуляции затрат труда с учетом намеченной последовательности выполнения работ.

Т = Нтр/(Увн*Чраб* Чсм)

Птр = Нтр/ Увн

Птр = Т* Чраб* Чсм

Увн = Нтр/ Птр

Где: Т – продолжительной каждой работы, Чраб – число рабочих смен, Чсм – число смен, Увн – уровень выполнения норм (100-115%),

Нтр – нормативная трудоемкость (чел.-см), Птр – плановая трудоемкость, продолжительность одной смены 8 часов.

Результаты расчетов приведены в нижеследующей таблице 5.

По полученным результатам строим графическое отображение календарного графика с учетом пятидневной рабочей недели.

Наименование	Объем		Трудоемкость		Уровень	Требуемые
работ	работ		чел.-см.		вып.норм	машины			Т		Чсм		Чр		Состав звена
	Ед.изм.	Кол-во	Нормат.	Планир.	%	Наим.	Кол-во
Срезка
растительного	1000 м2	50	5,25	5	112	ДЗ-8	1	2,5		2		1		Машинист 1(6)
слоя грунта
бульдозером
Устройство	100 м3	73,40	16,71	3	103	ЭО-3322А	1	1,5		2		1		Машинист 1(6)
траншеи
Зачистка дна
траншеи	100 м2	5	8,43	8	105	-	-	2		2		2		Землекоп 1(3)
вручную
Обратная засыпка	100 м3	65,59	2,86	2,5	114	ДЭТ250 ДЗ-8	1	0,5		1		5		Машинист 1(6)
траншеи
Уплотнение
грунта в траншее	100 м2	163,97	38,94	36	108	ИЭ-4502	18	1		2		18		Землекоп 1(3)
электротрамбов.
Разработка и
перемещение	100 м2	163,97	38,94	36	108	ИЭ-4502	18	1		2		18		Машинист 1(6)
грунта скрепером
Уплотнение
грунта	1000 м2	456,26	45,94	45	102	ДУ-29	1	5		3		3		Машинист 1(6)
самоход. Катком
Устройство	100 м3	117,98	42,57	42	101	КМ 602	1	7		2		3		Машинист 1(6)
котлована														Помощник 1(5)
Зачистка дна
котлована	1000 м2	4,84	0,22	0,22	100	Т100 ДЗ-8	1	0,22		1		1		Машинист 1(6)
бульдозером
Обратная засыпка
котлована	100 м3	21,44	0,93	0,93	106	Т100 ДЗ-8	1	0,93		1		1		Машинист 1(6)
бульдозером
Уплотнение
грунта в котловане	100 м2	53,5	12,70	12	105	ИЭ-4502	6	2		1		6		Землекоп 1(3)
электротрамбов.

Таблица 5. Календарный план производства работ
