2.2 Подсчет объема работ при устройстве траншеи.

а) Построение продольного профиля траншеи.

Для построения продольного профиля траншеи необходимо на горизонтальной площадке определить черные отметки в местах пересечения оси трубопровода с сеткой квадратов. Определение черных отметок проводится также как и при определении отметок в углах квадратов. (см.страницу 2)

h(mp) = I* /L Нч(тр)= Г1+ h(mp)

h1(тр) = (22,5*1)/56,5 = 0,40

h2(тр) = (60*1)/63,5 = 0,94

Hч1 = 92,5+0,40=92,90

Hч2 = 92,5+0,94 = 93,44

Hч3 =93,93

Hч4 = 95,08

Hч5 =96,34

Hч6 = 96,70

Определив из них наименьшую отметку (Hч1 = 92,9) вычитаем из нее глубину траншеи (2,9м) и получаем Нкр1(тр) на первом пикете, далее учитывая уклон траншеи определяем Нкр(тр) на остальных пикетах:

Нкр(тр) = Нч1(тр) – hт+I*i*n

Где: Нч1(тр) – наименьшая отметка, hт – глубина залегания трубопровода (2,9м), I – расстояние между пикетами, i – уклон (0,002), n – номер пикета.

Hкр1 = 92,90- 2,9 =90,00 Hкр4 = 92,90– 2,9+50*0,002*3 = 90,30

Hкр2 = 92,90– 2,9+50*0,002*1 = 90,10 Hкр5 = 92,90– 2,9+50*0,002*4 = 90,40

Hкр3 = 92,90– 2,9+50*0,002*2 = 90,20 Hкр6 = 92,90– 2,9+50*0,002*5 = 90,50

Определяем рабочие отметки для каждого пикета:

hпк= Нч(тр) – Нкр(тр)

hпк1 = Hч1 - Hкр1 = 92,90 – 90 = 2,9

hпк2 = Hч2 – Hкр2 = 93,44 – 90,1 = 3,34

hпк3 = Hч3 – Hкр3 = 93,93– 90,2 = 3,73

hпк4 = Hч4 – Hкр4 = 95,08 – 90,3 = 4,78

hпк5 = Hч5 – Hкр5 = 96,34 – 90,4 = 5,94

hпк6 = Hч6 – Hкр6 = 96,70 – 90,5 = 6,20

Продольный профиль траншеи

Уклон	i= 0,002
Черные отметки	92,9	93,44	93,93	95,08	96,34	96,70
Красные отметки	90	90,1	90,2	90,3	90,4	90,5
Расстояние	50	50	50	50	50
Пикеты	ПК1	ПК2	ПК3	ПК4	ПК5	ПК6

5,94

6,2

3,73

4,78

2,9

3,34

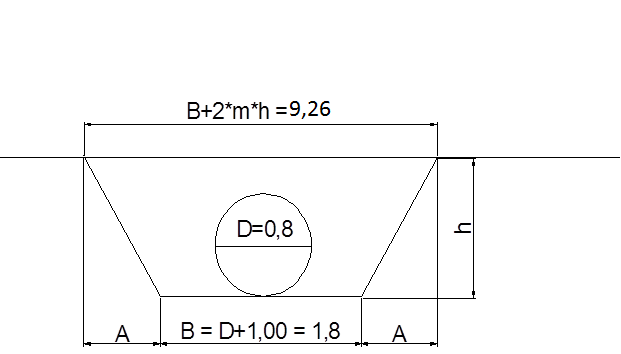

Поперечный профиль траншеи в ПК3

Где: А=m*h = 1*3,73 = 3,73

Определяем площади поперечного сечения в каждом из пикетов

S = (2B+2*m*h)*h/2

Где: B – ширина траншеи понизу, h – глубина траншеи в пикете

Sпк1 = (3,6+2*1*2,90)*2,90/2 = 13,63

Sпк2 = (3,6+2*1*3,34)*3,34/2 =17,16

Sпк3 = (3,6+2*1*3,73)*3,73/2 =20,62

Sпк4 = (3,6+2*1*4,78)*4,78/2 =31,45

Sпк5 = (3,6+2*1*5,94)*5,94/2 =45,97

Sпк6 = (3,6+2*1*6,2)*6,2/2 =49,6

Определяем среднее значение площади между пикетами

Sср = (Sпкi+Sпк(i+1))/2

Sср2 =( 13,63+17,16)/2 = 15,395

Sср3 = (17,16+20,62)/2 = 18,89

Sср4 = (20,62+31,45)/2 = 26,035

Sср5 = (31,45+45,97)/2 = 38,71

Sср6 = (45,97+49,6)/2 = 47,785

Определяем объем грунта между пикетами:

V = Sср*L

Где: L – расстояние между пикетами (40м)

V1 = 15,40 *50 = 770

V2 = 18,89 *50 = 944,5

V3 = 26,03 *50 = 1301,5

V4 = 38,71 *50 =1935,5

V5 = 47,78 *50 = 2389

Vтраншеи = V1+ V2+ V3+ V4+ V5 = 7340,5

Определяем объем грунта в отвал:

Vтрубы = L*3,14*

Vотвал = (Vтраншеи - Vтрубы)/kор

Где: kор – коэф. остаточного разрыхления, для песков равный 1,1, L – длина трубопровода (250м), D – диаметр трубы (0,8)

Vтрубы = 250*3,14* /4 = 125,6

Vотвал = (7340,5 – 125,6)/1,1 = 6559

Определяем объем грунта на вывоз

Vвывоз = Vтраншеи – Vотвал

Vвывоз = 7340,5– 6559 = 781,5
