МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное
учреждение высшего профессионального образования
«Кузбасский государственный технический университет
им. Т.Ф. Горбачева»
Кафедра строительного производства и экспертизы недвижимости
Расчетно-графическая работа
на тему «Производство земляных работ»
по дисциплине «Технологические процессы в строительстве»
для студентов по направлению подготовки бакалавров
270800 «Строительство»
Экспертиза и управление недвижимостью, очная форма обучения
Выполнила студент
Группы ЭНб-121
Куртигешев Дмитрий Васильевич
Проверил руководитель
Дубенский Максим Сергеевич
Кемерово 2014
Содержание
1.Исходные данные для проектирования…………………………………3
2. Определение объемов работ………………………………………………..4
2.1 Подсчет объема работ при вертикальной планировке площадки при нулевом балансе земляных работ……………………4
2.2 Подсчет объема работ при устройстве траншеи……………11
2.3 Подсчет объема работ при устройстве котлована…………15
3. Определение состава и последовательности
ведения работ…………………………………………………………………………….17
4.Выбор машин для производства земляных работ………………..18
5. Разработка грунта в котловане………………………………………………22
6. Разработка грунта в траншее…………………………………………………26
7. Калькуляция затрат труда и заработной платы…………………..27
8. Календарный график производства работ……………………………30
9.
Мероприятия
по контролю качества работ…………………………..33
10. Технология производства работ…………………………………………..34
11. Расчет технико-экономических показателей………………………37
12. Технология ведения работ при устройстве земляных сооружений…………………………………………………………………………………39
Список литературы……………………………………………………………………..41
1.Исходные данные для проектирования
Вариант 13

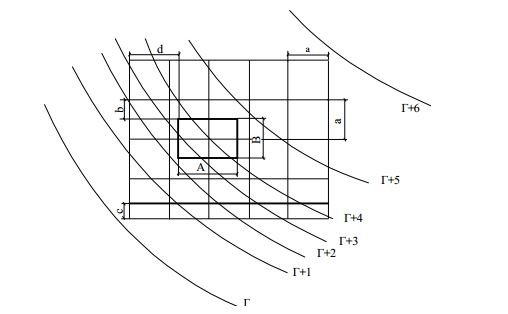

Размеры : a=50м , b=54м ,c=18м ,d=26м ,A=101м ,В=48м ,Г=92.5 м
Уклон: i=0,002
Глубина котлована: 3,2м
Диаметр трубопровода: 0,8м
Вид грунта: песок
Дальность транспортирования: 3 км
2. Определение объемов работ
2.1 Подсчет объема работ при вертикальной планировке площадки при нулевом балансе земляных работ.
а) Определение черных отметок (Hч) в углах квадратов путем интерполяции между горизонталями.
h=I*
/L
Hч=Г1+h
где: I – расстояние от точки А до горизонтали Г1, L – расстояние между горизонталями Г1 и Г2, h – превышение точки А над горизонталью Г1,
Нч – черная отметка точки А, - разность высот между горизонталями (1м).
б)
Определение средней планировочной
отметок (Нкр) поверхности площадки, при
подсчете объемов по квадратам, с нулевым
балансом земляных масс:
Но
= Нкр =
Где: Н4 – черная отметка, общая для четырех квадратов, Н2 – черная отметка, общая для двух квадратов, Н1 – черная отметка, общая для одного квадрата, n – количество квадратов.
Нкр =( 4*(1157,21)+2*(13342,54)+383,07)/20*4 = 96,2
Красная отметка Нкр = 96,2
в) определение рабочих отметок h в углах квадратов:
±h = Нкр – Нч
Где: ±h – рабочие отметки, Нч – черные отметки в углах квадратов, Нкр – красная отметка.
h1 = 96,2– 95,65 = 0,55
h2 = 96,2– 94,72 = 1,48
h3 = 96,2– 93,93 = 2,27
h4 = 96,2– 93,21 = 2,99
h5 = 96,2– 92,53 = 3,67
h6 = 96,2– 96,82 = -0,62
h7 = 96,2– 96,24 =- 0,04
h8 = 96,2– 96,16 = 1,04
h9 = 96,2– 94,02 =2,18
h10 = 96,2– 93,15 = 3,05
h11 = 96,2– 97,52 = -1,32
h12 =96,2– 97,10 = -0,90
h13= 96,2– 96,50 = -0,30
h14 = 96,2– 95,07 = 1,13
h15 =96,2– 93,73 = 2,47
h16 = 96,2– 97,83 = -1,63
h17 =96,2– 97,59 = -1,39
h18 =96,2– 97,05 = -0,85
h19 =96,2– 96,21 = -0,01
h20 =96,2– 94,72 =-1,48
h21 =96,2– 98,13 = -1,93
h22 =96,2– 97,84 = -1,64
h23 =96,2– 97,55= -1,35
h24 =96,2– 96,88 = -0,68
h25 =96,2– 95,76 = -0,44
h26 =96,2– 98,38 = -2,19
h27 =96,2– 98,03 = -1,83
h28 =96,2– 97,74 = -1,54
h29 =96,2– 97,25= -1,05
h30 =96,2– 96,50 = -0,30
г)
определение местоположения точек и
линии нулевых работ.
На стороне переходных квадратов откладывают в масштабе рабочие отметки, “+” в одну сторону, “-” в другую, соединяем прямой, и в месте пересечения с линией квадрата получаем нулевую точку. Соединяем нулевые точки и получаем линию нулевых работ. В данном проекте имеем одну линию нулевых работ.
д) Определение величины заложения откосов, устраиваемых по контуру планируемой площадки.
а = m*h
где : а – заложение откоса, h – рабочая отметка, m – коэффициент откоса, выбирается согласно требованиям, коэф.откоса представлен в ниже следующей таблице 1:
Вид грунта |
Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м, не более |
||
|
1,5 |
3,0 |
5,0 |
Песчаные |
1:0,5 |
1:1 |
1:1 |
Таблица 1. Крутизна откосов при глубине выемки
е) Определение объемов работ при вертикальной планировке площадки, объем грунта, подлежащего выработке, определяем как сумму объема грунта, расположенного в пределах квадрата и объема грунта откосов. В каждой фигуре, имеющей отметки одного знака, вычисляют по формуле:
V = S*hср
Где: hср – средняя рабочая отметка, S –площадь рассматриваемой фигуры.
V1
= 1588*(0,55+1,48)/4 = 805,91
V2 =1912,00*(-0,62-0,04)/4 = -1504,48
V3 = 3,25*(-0,62-0,04-1,32-0,9)/4 = -2,34
V4 = 2496,75*(-1,32-0,9-1,63-1,39)/4 = -3272,05
V5 = 2500*(-1,63-1,39-1,93-1,64)/4= -4118,75
V6 = 2500*(-1,93-1,64-2,19-1,83)/4 = -4741,75
V7 = 2500*(1,48+2,27+1,04)/5 = -2395,00
V8 = 2500*(-0,04)/3 = -33,33
V9 = 1250*(1,04)/3 = 433,33
V10 = 1250*(-0,9-0,3-1,39-0,85)/5 = -310,0
V11 = 2500*(-1,39-0,85-1,64-1,35)/4= -2150,00
V12 = 2500*(-1,39-0,85-1,64-1,35)/4 = -3268,75
V13 = 2500*(-1,64-1,35-1,83-1,54)/4 = -3975
V14 = 2500*(2,27+2,99+1,04+2,18)/4 = 5300
V15 = 2471,88*(1,04+2,18+1,13)/5 = 1060
V16 = 28,12*(-0,3)/3 = -2,81
V17 = 1128,12*(1,13)/3 = 424,93
V18 = 1371,88*(-0,3-0,85-0,01)/5 = -318,28
V19 = 2500*(-0,85-0,01-1,35-0,68)/3 = 1806,25
V20 = 2500*(-1,35-0,68-1,54-1,05)/4 = -2887,50
V21 = 2500*(2,99+3,67+2,18+3,05)/4 = 7431,25
V22 = 2500*(2,18+3,05+1,13+2,47)/4 = 5518,75
V23 = 2497,25*(1,13+2,47+1,47)/5 = 632
V24 = 2,25*(-0,01)/3 = -0,01
V25 = 1673,50*(-0,01-0,68)/4 = -288,68
V26 = 826,50*(1,48+0,44)/4 =396,72
V27 = 450*(0,44)/3 = -66
V28 = 2050*(-0,68-1,05-0,3)/5 = -832,30
Определение
объемов откосов:
V(угловой
откос) =
)/3
V(трехгранная
призма) = (m
*L)/4
V(боковой
откос) = (m*
*L)/6
Где: m – коэф.откоса, h – рабочая отметка, L – длина откоса
V29(угловой откос) = (0,252*0,553)/3 = 0,01
V30(угловой откос) = (0,852*3,673)/3 = 16,48
V31(угловой откос) = (0,672*2,193)/3 = 0,01
V32(угловой откос) = (0,252*0,303)/3 = 3,5
V33 = (0,25*(0,552+0,622)*50)/4 = 4,29
V34 = (0,25*(1,322+0,622)*50)/4 = 13,29
V35 = (0,25*1,322+0,67*1,632)*50/4 = 44,1
V36 = (0,67*(1,632+1,932)*50)/4 = 79,77
V37 = (0,67*(1,932+2,192)*50)/4 = 106,51
V38 = (0,67*(2,192+1,832)*50)/4 = 101,81
V39 = (0,67*(1,832+1,542)*50)/4 = 71,51
V40 = (0,25*(1,052+1,542)*50)/4 = 36,54
V41 = (0,25*(1,052+0,32)*50)/4 = 7,45
V42 = (0,25*(0,32+0,442)*50)/4 = 1,77
V43 = (0,5*(0,442+1,482)*50)/4 = 14,90
V44 = (0,25*1,482+0,67*2,472)*50)/4 = 85,95
V45 = (0,67*2,472+3,052*0,85)*50)/4 = 192,54
V46 = (0,85*(3,052+3,672)*50)/4 = 284,64
V47 = (0,85*3,672+2,992*0,67)*50)/4 = 280 ,11
V48 = (0,5*(2,992+2,272)*50)/4 = 176,16
V49 = (2,272*0,67+1,482*0,25)*50)/4 = 78,1
V50 = (0,25*(1,482+0,552)*50)/4 = 15,58
Ведомость
подсчета работ по вертикальной планировке
площадки
Номер фигуры |
Рабочие отметки |
hср |
Площадь фигуры |
Объем грунта |
|||||
h1 |
h2 |
h3 |
h4 |
h5 |
Насыпь(+) |
Выемка (-) |
|||
1 |
0,55 |
1,48 |
0,00 |
0,00 |
|
0,51 |
1588,00 |
805,91 |
0,00 |
2 |
-0,62 |
-0,04 |
0,00 |
0,00 |
|
-0,16 |
912,00 |
0,00 |
-150,48 |
3 |
-0,62 |
-0,04 |
-1,32 |
-0,90 |
|
-0,72 |
3,25 |
0,00 |
-2,34 |
4 |
-1,32 |
-0,90 |
-1,63 |
-1,39 |
|
-1,31 |
2496,75 |
0,00 |
-3270,74 |
5 |
-1,63 |
-1,39 |
-1,93 |
-1,64 |
|
-1,65 |
2500,00 |
0,00 |
-4118,75 |
6 |
-1,93 |
-1,64 |
-2,19 |
-1,83 |
|
-1,90 |
2500,00 |
0,00 |
-4743,75 |
7 |
1,48 |
2,27 |
1,04 |
0,00 |
0,00 |
0,96 |
2500,00 |
2395,00 |
0,00 |
8 |
-0,04 |
0,00 |
0,00 |
|
|
-0,01 |
2500,00 |
0,00 |
-33,33 |
9 |
1,04 |
0,00 |
0,00 |
|
|
0,35 |
1250,00 |
433,33 |
0,00 |
10 |
-0,04 |
-0,90 |
-0,30 |
0,00 |
0,00 |
-0,25 |
1250,00 |
0,00 |
-310,00 |
11 |
-0,90 |
-0,30 |
-1,39 |
-0,85 |
|
-0,86 |
2500,00 |
0,00 |
-2150,00 |
12 |
-1,39 |
-0,85 |
-1,64 |
-1,35 |
|
-1,31 |
2500,00 |
0,00 |
-3268,75 |
13 |
-1,64 |
-1,35 |
-1,83 |
-1,54 |
|
-1,59 |
2500,00 |
0,00 |
-3975,00 |
14 |
2,27 |
2,99 |
1,04 |
2,18 |
|
2,12 |
2500,00 |
5300,00 |
0,00 |
15 |
1,04 |
2,18 |
1,13 |
0,00 |
0,00 |
0,87 |
2471,88 |
2150,54 |
0,00 |
16 |
-0,30 |
0,00 |
0,00 |
|
|
-0,10 |
28,12 |
0,00 |
-2,81 |
17 |
1,13 |
0,00 |
0,00 |
|
|
0,38 |
1128,12 |
424,93 |
0,00 |
18 |
-0,30 |
-0,85 |
-0,01 |
0,00 |
0,00 |
-0,23 |
1371,88 |
0,00 |
-318,28 |
19 |
-0,85 |
-0,01 |
-1,35 |
-0,68 |
|
-0,72 |
2500,00 |
0,00 |
-1806,25 |
20 |
-1,35 |
-0,68 |
-1,54 |
-1,05 |
|
-1,15 |
2500,00 |
0,00 |
-2887,50 |
21 |
2,99 |
3,67 |
2,18 |
3,05 |
|
2,97 |
2500,00 |
7431,25 |
0,00 |
22 |
2,18 |
3,05 |
1,13 |
2,47 |
|
2,21 |
2500,00 |
5518,75 |
0,00 |
23 |
1,13 |
2,47 |
1,48 |
0,00 |
0,00 |
1,02 |
2497,75 |
2537,71 |
0,00 |
24 |
-0,01 |
0,00 |
0,00 |
|
|
0,00 |
2,25 |
0,00 |
-0,01 |
25 |
-0,01 |
-0,68 |
0,00 |
0,00 |
|
-0,17 |
1673,50 |
0,00 |
-288,68 |
26 |
1,48 |
0,44 |
0,00 |
0,00 |
|
0,48 |
826,50 |
396,72 |
0,00 |
27 |
0,44 |
0,00 |
0,00 |
|
|
0,15 |
450,00 |
66,00 |
0,00 |
28 |
-0,68 |
-1,05 |
-0,30 |
0,00 |
0,00 |
-0,41 |
2050,00 |
0,00 |
-832,30 |
29 |
0,55 |
|
|
|
|
|
|
0,01 |
|
30 |
3,67 |
|
|
|
|
|
|
16,48 |
|
31 |
-2,19 |
|
|
|
|
|
|
0,00 |
|
32 |
-0,30 |
|
|
|
|
|
|
3,50 |
|
33 |
0,55 |
-0,62 |
|
|
|
|
|
4,29 |
|
34 |
-0,62 |
-1,32 |
|
|
|
|
|
13,29 |
|
35 |
-1,32 |
-1,63 |
|
|
|
|
|
44,10 |
|
36 |
-1,63 |
-1,93 |
|
|
|
|
|
79,77 |
|
37 |
-1,93 |
-2,19 |
|
|
|
|
|
106,51 |
|
38 |
-2,19 |
-1,83 |
|
|
|
|
|
101,81 |
|
39 |
-1,83 |
-1,54 |
|
|
|
|
|
71,51 |
|
40 |
-1,54 |
-1,05 |
|
|
|
|
|
36,54 |
|
41 |
-1,05 |
-0,30 |
|
|
|
|
|
7,45 |
|
42 |
-0,30 |
0,44 |
|
|
|
|
|
1,77 |
|
43 |
0,44 |
1,48 |
|
|
|
|
|
14,90 |
|
44 |
1,48 |
2,47 |
|
|
|
|
|
89,95 |
|
45 |
2,47 |
3,05 |
|
|
|
|
|
192,54 |
|
46 |
3,05 |
3,67 |
|
|
|
|
|
284,64 |
|
47 |
3,67 |
2,99 |
|
|
|
|
|
280,11 |
|
48 |
2,99 |
2,27 |
|
|
|
|
|
176,16 |
|
49 |
2,27 |
1,48 |
|
|
|
|
|
78,10 |
|
50 |
1,48 |
0,55 |
|
|
|
|
|
15,58 |
|
|
|
|
|
|
|
|
|
29079,18 |
28158,97 |
Таблица 2. Ведомость подсчетов объемов работ.
= 29079,18
= 28158,97
ж) Анализ проведенного расчета:
(Vнасыпи – Vвыемки)/Vнасыпи *100% =
= (29079,18- 28158,97)/ 29079,18*100% = 3,16%
Полученная погрешность 3,16% менее требуемой 5%, следовательно расчет можно считать верным.
