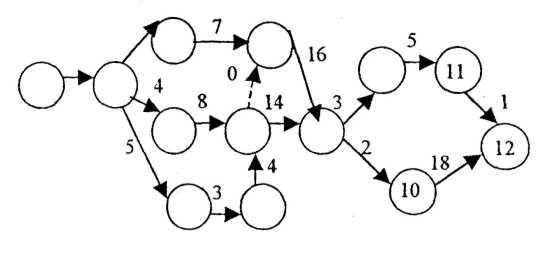

Сетевой график.

В терминах теории графов сетевой график - это ориентированный граф без контуров, ребра которого имеют одну или несколько числовых характеристик. Ребрами изображаются на графе работы, а вершинами графа – события.

Вершинами сетевого графика обозначены отдельные события, после совершения которых расщепляется комплекс работ или, наоборот - объединяется. Ребра графа представляют информацию о взаимозависимости очередности выполнения работ.

Работами называются любые процессы, действия, приводящие к достижению определенных результатов (событий). Кроме работ действительных, т.е. требующих затрат времени, существуют так называемые фиктивные работы (зависимости).

Фиктивной работой (зависимостью) называется связь между какими-то результатами работ (событиями); не требующая затрат времени.

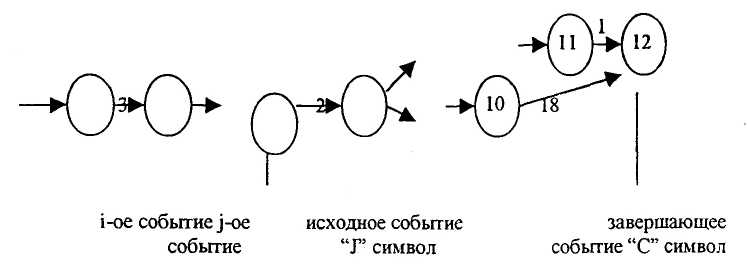

Работа обозначается стрелкой →, фиктивная работа −→. Длина стрелки не имеет значения. Направление желательно от меньшего номера к большему номеру; Над стрелками указывается продолжительность работ, над фиктивными 0.

Событиями называются результаты проведенных работ. Обозначаются О (др.). Формулировка события всегда записывается в совершенной форме, не допускающей различного, толкования. Каждое событие может быть отправным моментом для начала последующих работ. События не имеют протяженности, они фиксируют только факт окончания работы.

Любая последовательность работ в сетевом графике, в котором конечное событие одной работы совпадает с начальным событием следующей работы называется путем.

Основные принципы построения сетевых графиков.

При построении первичных графиков предварительно составляется перечень всех основных событий и работ в виде таблиц.

События	Код события	Работа	Код работы
Получено ТЗ на проектирование стенда	0	Разработка ТУ на стенд	0, 1
ТУ на стенд разработаны	1	Общая компоновка стенда Выдача ТЗ на составление рабочей документации по эксплуатации стенда	1, 2 1, 8
Общая компоновка стенда разработана	2	Проектирование электросхемы	2, 3
Электросхема разработана	3	Проектирование механической части	2, 4
Механическая часть Разработана	4	Заказ покупных элементов	2, 5
Заказы на покупные элементы размещены	5	Изготовление и монтаж электросхемы, покупные получены	3, 6 5, 6
Электросхема изготовлена (покупные получены)	6	Изготовление и монтаж механической части, покупные получены	4, 7 5, 7
Механическая Часть изготовлена (покупные получены)	7
ТЗ на рабочую документацию получено	8	Разработка рабочей документации на эксплуатацию	8, 9
Стенд собран, документация на эксплуатацию разработана	9	Контрольное испытание стенда	9, 10
Стенд испытан и готов к эксплуатации	10
