1.5 Інженерне та сантехнічне обладнання

Водопостачання будинку відбувається від діючої міської мережі. Схема розводки і підведення до приладів прихована під оздобленням. Підводка до зливних бачків виконується з поліетиленових труб за ГОСТ 22689.1-20.77. Магістральні трубопроводи, підводки до приладів виконують з ухилом 0,003 для можливого спуску води з системи. Для поливу прилеглої території передбачене влаштування кранів 24мм., які вмикаються в певний період. Система гарячого водопостачання прийнята тупикова, призначена для умивальників, душових…

Каналізація є господарчо-побутовою з відводом стічних вод у міську каналізацію. Каналізація виконана з пластикових труб за ГОСТ 6942.3-80. Стояки та підводки 50 мм з поліетиленових труб за ГОСТ 22689-77. Усі з'єднання виконані за допомогою допоміжних збірних елементів.

Система опалення будівлі запроектована місцева, тобто джерелом тепла є газовий котел, а теплоносієм є вода. За способом подачі і відведення води встановлена двотрубна система з верхньою розводкою. Для спуску повітря з системи та води, передбачені крани на кінцях тепловіддавачів (радіаторів), які розташовані під віконними проємами.

Вентиляція у будинку, влаштована в санвузлах та на кухні, у вигляді каналів, які вмуровані у внутрішні стіни. Вентиляція виконана припливно-випливна.

Електропостачання ведеться міською мережею з напругою 220 В.

1.6 Протипожежні заходи

Протипожежні заходи дотриманні згідно ДБН В.1.1.-2002 «пожежна безпека об’єктів будівництва».

Пожежна безпека забезпечується:

Для запобігання пожежі в будинку проведений комплексом  організаційних заходів, та технічних які реагують на дим та сигналізують про його наявність, система електронна тому працює від електромережі, також передбачене аварійне живлення в разі вимкнення електропостачання.

Система передбачає попередження матеріальної шкоди.

Всі пристрої які є нагрівальними (плит, газових котлів) монтують на азбестові прокладки, електропроводку ізолюють за допомогою спеціальних трубчатих ізоляторів гофри. На кожному поверсі встановлюється вогнегасник. Всі дерев`яні монтажні елементи обмазуються антипіренами. В котельні знаходяться: відро, лопати, пісок та азбестова накидка.

Для проведення швидкої та організованої евакуації під час пожежі, всі двері відкриваються на вихід з приміщення.

1.7 Теплотехнічний розрахунок

Теплотехнічний розрахунок виконується за допомогою даної формули

опір тепло сприйняття внутрішньої поверхні (

сумарний термічний опір всіх матеріальних шарів огородження (

опір тепловіддачі зовнішньої поверхні (

Розрахункові величини і установлені СНіП ІІ-3-79

; .

Термічний опір ( , окремих шарів огородження знаходять за формулою

Де, - товщина окремого шару багатошарового огородження, м

Де, - коефіцієнт теплопровідності матеріала, приймають за СНіПом

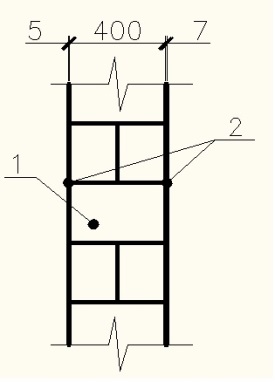

Рис. 1.1 Переріз огороджуючої конструкції

Розрахунок виконується для міста Дніпропетровськ, його коефіцієнт термічного опору

Даний розрахунок дає змогу прийняти потрібну товщину зовнішньої несучої стіни

знайдемо значення

підставляємо в формулу все що нам відомо

Дана умова виконується, товщина стіни підходить для даного регіону, утеплення не потребує

Знаходимо точку роси

Даний розрахунок дає змогу визначити ту температуру, при якій на поверхні буде з’являтися роса. Ця поява роси дуже шкідлива для будівельного матеріалу, тому і визначаємо низьку температуру при якій роса з’являтися.

Визначаємо температуру внутрішньої поверхні _в, С, огороджуючої конструкції за формулою

n ( t_в - t_н ) _в = t_в - ————— ,

R₀ _в

t_в – розрахункова температура повітря в середині приміщеня; t_{в =} 24 С

t_н – розрахункова температура узимку зовнішнього повітря t_н (-23) при забезпеченості по СНіП 2.01.01-82 «Геофизика и климатология»

_в – опір тепло сприйняття внутрішньої поверхні 8.7(

R₀ = 2.9

Огороджуюча конструкція відноситься до конструкцій масивних, і для розрахунку приймаємо температуру t_н = (- 23) С, для найбільш холодних 5 днів для міста Дніпропетровськ.

С

Умова виконується, тобто конденсат водяної пари на внутрішній поверхні огороджуючої конструкції не буде.
