45. Использование трубопроводов сетевой воды для аккумулирования теплоты с целью расширения регулировочного диапазона. Условия применения, эффективность.

Использование аккумулирующей способности тепловых сетей

Так как потребители тепла, как правило, удалены от источника тепла, то магистральные трубопроводы представляют собой естественный аккумулятор.

Использование этой емкости возможно двумя путями:

1. повышение температуры прямой сетевой воды в период провала нагрузки выше заданной;

1. повышение температуры обратной сетевой воды путем перепуска в нее через перемычку у потребителя части горячей воды.

В этих случаях наряду с аккумулирующей способностью теплосети используется и теплоаккумулирующая способность зданий, т.е. способность отапливаемых помещений поддерживать температуру в них в течении некоторого времени, даже при полностью отключенном отоплении.

При двухтрубных системах теплоснабжения чаще всего используют второй способ, который позволяет поддерживать более стабильный тепловой баланс потребителя.

При расчете величины продолжительности зарядки путем совмещения этих процессов с графиком электрической нагрузки необходимо знать время прохождения сетевой воды до потребителя и обратно. Она определяется скоростью воды в магистрали протяженностью.

Зарядка обратной магистрали производится таким образом, чтобы нагретая сетевая вода возвратилась на ТЭЦ именно в тот момент, когда необходимо осуществить форсировку турбоагрегатов. Такое совпадение достигается двумя путями:

1. выбором времени зарядки тепловой сети (однако в этом случае период зарядки может не совпадать с прохождением провала нагрузки);

1. выбором времени прохождения сетевой воды от ТЭЦ до участка зарядки обратной магистрали, что достигается выбором места установки перемычки. Это расстояние одновременно определяет и аккумулирующую способность теплосети.

Если определить допустимое значение снижения подачи тепла потребителю, , то можно определить требуемую температуру зарядки обратной магистрали:

,где

- температура обратной сетевой воды в период зарядки и разрядки;

- расход сетевой воды в расчетный период при работе по графику теплосети;

- удельная теплоемкость воды.

Суммарный расход сетевой воды в период зарядки:

,где

- температура обратной и прямой сетевой воды при работе в нормальном режиме (по графику теплосети).

Преимущество данного способа заключается в отсутствии баков аккумуляторов, что обеспечивает исключение дополнительных капитальных затрат.

Недостатки:

• ограничение возможности выбора продолжительности получения пиковой энергии и прохождения провала из-за заданной емкости теплосети;

• сложность совмещения провалов и пиков;

• затрагивается график потребителя тепла ,происходит временный недоотпуск с последующим повышением температуры в помещениях.

46. Рынок электроэнергии. Структура рынка. Основные правила рынка. Принципы работы рсв. Балансирующий рынок, назначение бр.

Оптовый рынок электрической энергии и мощности, оптовый рынок электроэнергии — сфера обращения особых товаров — электрической энергии и мощности в рамках Единой энергетической системы России в границах единого экономического пространства Российской Федерации с участием крупных производителей и крупных покупателей электрической энергии и мощности, а также иных лиц, получивших статус субъекта оптового рынка и действующих на основе правил оптового рынка, утверждаемых в соответствии с Федеральным законом «Об электроэнергетике» Правительством Российской Федерации.

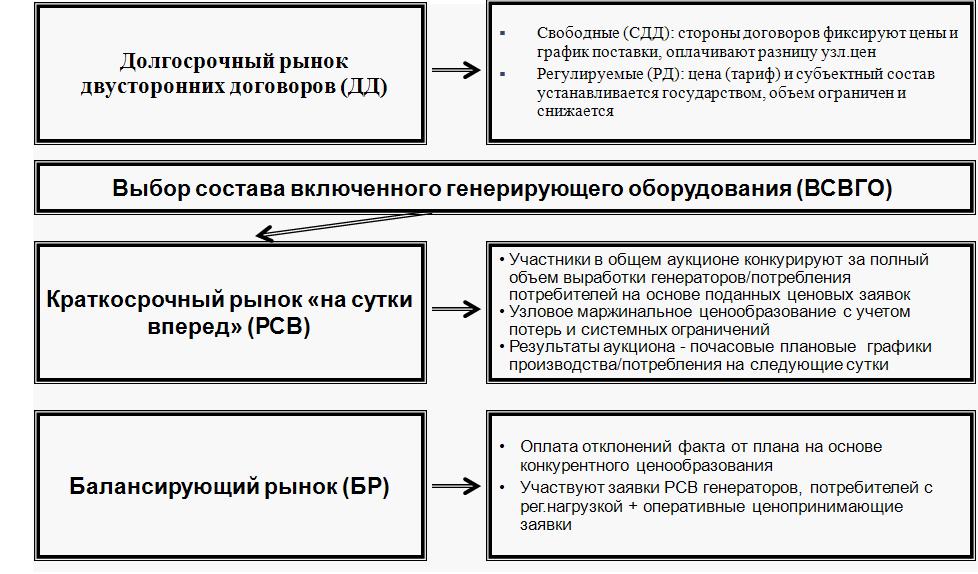

Основные секторы.

РСВ – рынок краткосрочной (на сутки вперед) дооптимизации объемов производства и потребления, заложенных в РД

В рамках РСВ:

• планируются полные объемы производства и потребления по ГТП участников ОРЭ – соответственно, заявки в РСВ подаются на полные объемы планируемого производства или потребления

• условия ценовой заявки определяют включение или не включение поставщика (потребителя) в плановый график производства (потребления)

• Для потребителя - замена правила «не купил в ССТ – имеешь право купить в РС» правилом «не купил в ССТ – купишь на БР»

• с учетом 100% оплаты мощности, в цене РСВ участники будут ориентироваться только на стоимость электроэнергии

Правила рынка

• Определяют порядок взаимодействия участников ОРЭМ, в том числе договорные отношения

• Определяют механизмы торговли электрической энергией и мощностью на ОРЭМ

• Определяют технологическую и коммерческую инфраструктуру ОРЭМ

Балансирующий рынок – основные принципы

Отклонения факта от плана определяются и оплачиваются в рамках Балансирующего рынка (БР)

• Ценовые заявки поставщиков, поданные на РСВ, участвуют также и на БР

• Системный Оператор:

  • проводит оптимизацию в режиме, близком к реальному времени, и определяет равновесные цены (индикаторы)

  • выдает команды поставщикам с учетом оптимизационного расчета

• Также к оптимизации на БР поставщиками дополнительно могут быть поданы оперативные ценопринимающие заявки.

• За фактические отклонения участники рассчитываются по индикаторам, определенным в процессе оптимизации

• БР – это самостоятельный рынок (отдельная система договоров)

• Объемы БР для участника могут изменяться в любом диапазоне

• Плановые объемы по генерации и по потреблению определяются по итогам РСВ

• В ставках, используемых для определения стоимости инициатив используются цены РСВ (в отдельных случаях цены по РД)
