19. Нормативные (типовые) графики пусков. График-задание пуска блока из холодного состояния. Продолжительность этапов пуска энергоблоков. Основные факторы, определяющие продолжительность этапов пуска.

В основе графиков заданий лежит очередность выполнения определенных операций, установленных по времени пуска в зависимости от исходного состояния и от параметров среды. Оно же является заданием, по которому к определенному времени необходимо обеспечить заданный уровень параметров среды и других технологических параметров. График задание является основой для разработки инструкции по пуску

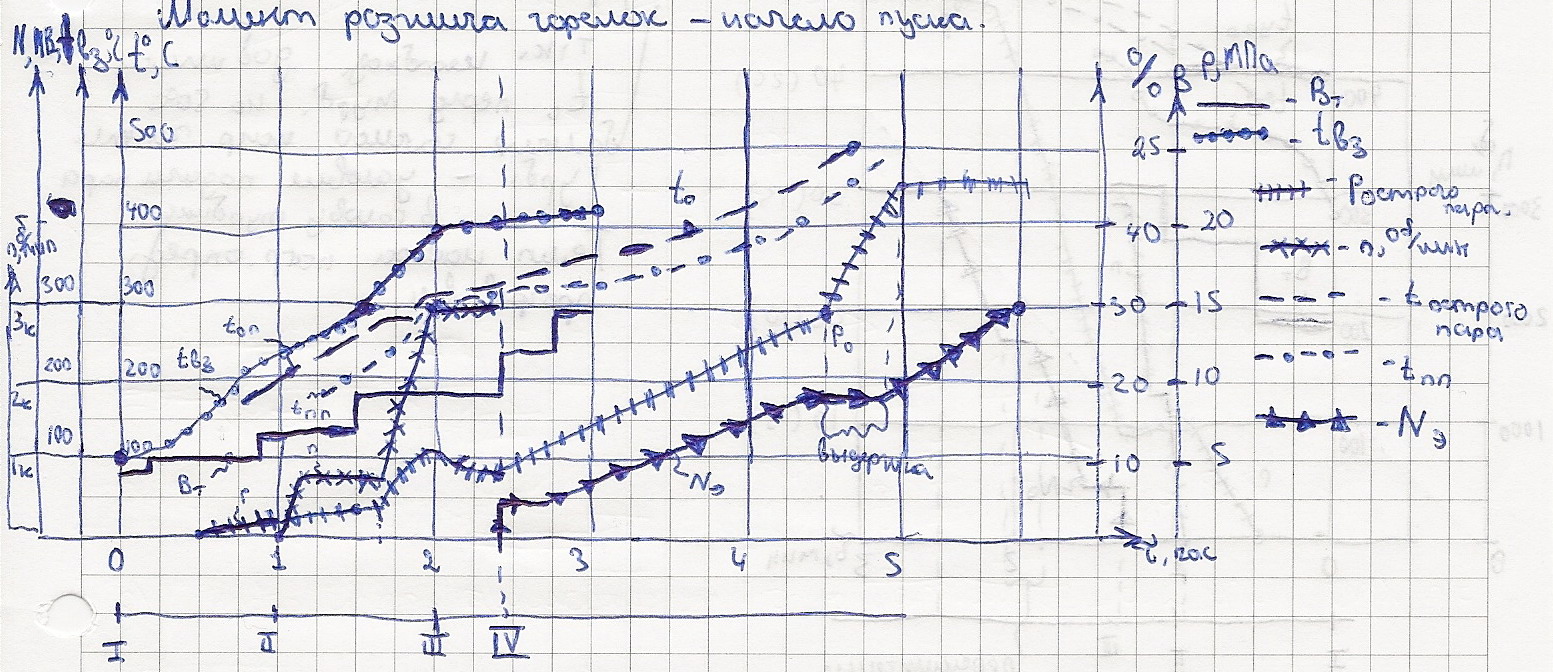

Рис.6.1(К-300-240) – пуск из холодного состояния.

К моменту пуска осуществлен прогрев шпилек и фланцев.

Момент розжига горелок – начало пуска.

I-этап:

Розжиг горелок. Подача топлива (Bт=10%). Вкл. Циркуляцию воды. Появление пара. Открытие дросселей 1,2.

II-этап:

Толчок ротора турбины. Разгоняют до 800об/мин, выдержка. D0=3%Dном. Остальной пар в БРОУ,РР.

Прогрев пром.перегрва. Прогрев линий до ЦСД.

Скачек давления – прикрытие БРОУ.

Повышение частоты вращения до 3000 об/мин.

III-этап:

Синхронизация.

IV-этап:

Набор нагрузки.

15% нагрузки.

10-15 минут выдерживается мощность на определенном уровне.

БРОУ почти полностью отключен.

Пускается на скользящих параметрах:

Снижаются потери от дроселирования, снижается перепад давления на регулир.клапан.

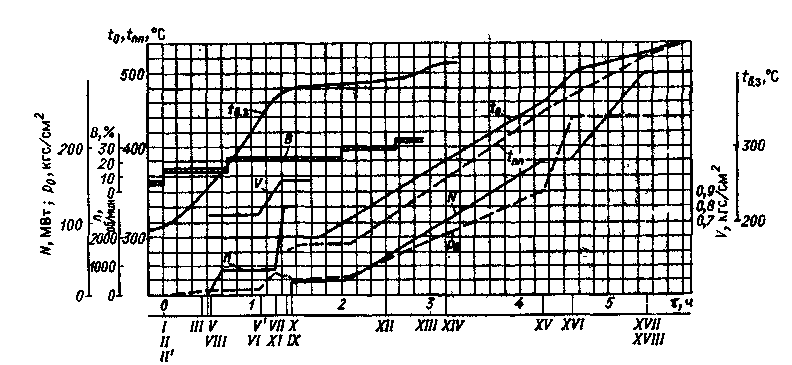

Рис. 1.3. График-задание пуска блока 300 МВт из холодного состояния (позиции указаны для рис. 1.3—1.6):

/ — розжиг горелок (форсунок); //—//' — открытие клапанов Др-3; /// — ввод пусковых впрысков в главные паропроводы; IV — прикрытие клапанов Др-3; V— V" — прогрев паропроводов промпере-грева и перепускных труб ЦВД турбины; VI — повторное открытие клапанов Др-3; VII — открытие стопорных клапанов ЦСД и закрытие сбросных клапанов; VIII — включение системы обогрева фланцевого соединения корпуса ЦВД; IX — включение байпасов промежуточного пароперегрева­теля; X — включение генератора в электрическую сеть, закрытие ПСБУ, открытие регулирующих клапанов турбины; XI — включение системы обогрева фланцевого соединения корпуса ЦСД; XII — включение пусковых впрысков в паропроводы горячего промперегрева, начало отключения бай­пасов промежуточного пароперегревателя; XIII — перевод котла на прямоточный режим, отклю­чение байпасов промежуточного пароперегревателя; XIV — начало прогрева турбопитательного насоса; ЛГУ—переход с ПЭН на ТПН; XVI — отключение системы обогрева фланцевого соедине­ния корпуса ЦВД; XVII — отключение системы обогрева фланцевого соединения корпуса ЦСД; XVIII — отключение всех пусковых впрысков; N — электрическая нагрузка; п — частота вращения ротора турбины; V — вакуум в конденсаторе; р« — давление свежего пара перед турбиной; wk — расход воды на поток котла; В — расход топлива; <в.а — температура среды перед встроенной за­движкой (ВЗ); U — температура свежего пара за пусковым впрыском; 'цпп —температура

металла верха ЦВД в зоне паровпуска; <пп — температура пара промперегрева перед ЦСД; ЦСД ~ температура металла верха ЦСД в зоне паровпуска; УП_ркд — положение регулиру­ющего клапана дренажей паропроводов свежего пара перед ГПЗ
