17. Совершенствование пусковых схем турбин с промышленным отбором пара (типа-пт). Технологические операции, преимущества и недостатки
Пуск турбин на неблочных электростанциях по заводской технологии свежим паром номинальных параметров:
Минусы
-низкая надёжность,низкая экономичность ,Большая разность температур пара и металла ЦВД турбины,напряжениями в металле корпуса, неравномерность прогрева цилиндра, перегрев выхлопной части т у. При наборе активной нагрузки возникают дополнительные напряжения в металле из-за изменения температур пара связанных уже с повышением расхода
Всё это приводит к быстрому исчерпанию ресурса машин пускаемых по заводской технологии свежим паром, отказам оборудования.
Новая технологии пуска противодавленческих турбин с прогревом их противоточным потоком пара в моторном режиме:

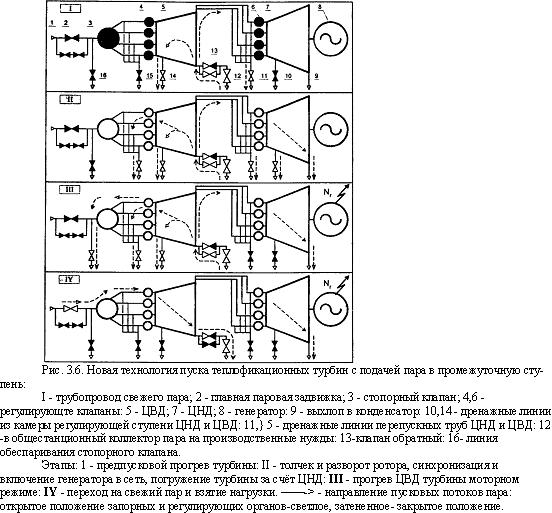

Рис. 15.1. Новая технология пуска теплофикационных турбин с подачей пара в промежуточную ступень:
I - трубопровод свежего пара; 2 - главная паровая задвижка; 3 - стопорный клапан; 4,6 - регулирующте клапаны: 5 - ЦВД; 7 - ЦНД; 8 - генератор: 9 - выхлоп в конденсатор: 10,14 - дренажные линии из камеры регулирующей ступени ЦНД и ЦВД: 11,} 5 - дренажные линии перепускных труб ЦНД и ЦВД: 12 -в общестанционный коллектор пара на производственные нужды: 13-клапан обратный: 16- линия обеспаривания стопорного клапана.
Этапы пуска:
1 - предпусковой прогрев турбины:
II - толчек и разворот ротора, синхронизация и включение генератора в сеть, погружение турбины за счёт ЦНД:
III - прогрев ЦВД турбины моторном режиме:
IY - переход на свежий пар и взятие нагрузки. ——-> - направление пусковых потоков пара: открытое положение запорных и регулирующих органов-светлое, затененное- закрытое положение.
Предтолчковый прогрев турбины осуществляется паром 1.29МПа подачей его в выхлоп ЦВД и паровпуск ЦНД (I). Толчок ротора осуществляется увеличением подачи пара из коллектора 1.29 МПа в паровпуск ЦНД с быстрым за 10... 15 минут повышением оборотов до номинальной величины и синхронизацией генератора без какой-либо задержки (II). Нагружением ЦНД турбины осуществляется стабилизация температуры его выхлопа, а ЦВД при этом прогревается противоточным потоком пара отводимым через его дренажи спереди (III). Противоточный прогрев ЦВД продолжается до достижения температурного состояния в его проточной части соответствующего таковому на номинальной политропе или близкого к ней. По окончании прогрева ЦВД дальнейшее нагружение турбины осуществляют подачей свежего пара в паровпуск ЦВД (IV).

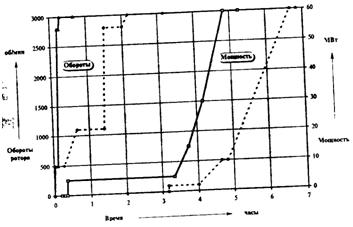

Рис.15.2 Сравнение пусковых графиков-заданий ПОТЛМЗ и новой технологии длятурбины ПТ-60-130/13:
............................ - пуск свежим паром;
______________ - пуск с прогревом ЦВД в моторном режиме.
Новая технология пуска турбины позволяет:
-сократить общую продолжительность пуска. Так подача низкопотенциального пара в паровпуск ЦНД обеспечивает выход на номинальную частоту вращения за 10...15 минут при оптимальных значениях всех критериев пуска, в то время как при пуске свежим паром номинальных параметров подачей его в паровпуск ЦВД этот этап затягивается до 1.5...2.0 часов .
- соблюдению оптимальных значений критериев надёжности при одновременно высоком интенсивности прогрева турбины. оптимальное распределение температур металла в проточной части высокого давления..
-исключаются крайне неприятные малорасходные режимы в ЦНД на протяжении всего пуска, что повышает надёжность работы последней ступени турбины. исключается перегрев выхлопной её части, практически снимается. обычная при пусках по заводской технологии, проблема относительных расширений ротора, а также исключается эрозионный износ выходных кромок рабочих лопаток последней ступени турбины.
-Совмещение прогрева ЦВД в моторном режиме с активной работой ЦНД дополнительно сокращает пусковые потери, так как выработка мощности турбиной начинается практически сразу же после синхронизации генератора подачей низкопотенциального пара в ЦНД.
-Разработанная новая технология пуска турбин являясь универсальной для любых исходных тепловых состояний их, в то же время легко может быть перенесена на более мощные машины.
