Цель: Изучить устройство предохранителей; рассмотреть классификацию предохранителей; определить методику ремонта.

Электрический предохранитель — электрический аппарат, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании высокой силы тока. В цепи обозначается буквами «FU» (международное обозначение, от слова англ. Fuse) или «Пр» (обозначение в СССР) и прямоугольником со сплошной линией в центре.

Под термином "электрический предохранитель" чаще всего подразумевают его общее назначение в защите электрических цепей от сверхтоков, нежели какую-то конкретную конструкцию.

Разновидности предохранителей

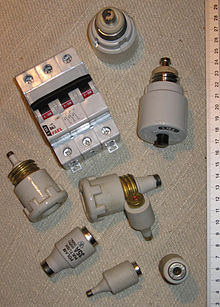

Различные предохранители

Вставка предохранителя обычно одноразовая. Для защиты электрических цепей устройствами неоднократного срабатывания (неразрушающийся элемент) обычно применяются автоматические выключатели. В низковольтных цепях также применяютсясамовосстанавливающиеся предохранители.

Одноразовый предохранитель

Используемые на яхте плавкие предохранители (DIN 43560)

Плавкий предохранитель для маломощных приборов

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающим при недопустимо большой силе тока, тем самым разрывая цепь и предотвращая последующее разрушение высокой температурой.[3] Плавкие предохранители делятся на следующие типы:

  • слаботочные вставки (для защиты небольших электроприборов до 6 ампер)

    • 3х15 (первая цифра означает внешний диаметр, вторая - длину вставки)

    • 4х15

    • 5x20

    • 6x32

    • 7х15

    • 10х30

  • вилочные (для защиты электрических цепей автомобилей)

    • миниатюрные

    • обычные вилочные

  • пробковые (встречаются в жилом секторе, до 63 ампер)

    • DIAZED (самые распространённые в СССР)

    • NEOZED

  • ножевые (до 1250 ампер)

    • типоразмер 000 (до 100 ампер)

    • типоразмер 00 (до 160 ампер)

    • типоразмер 0 (до 250 ампер)

    • типоразмер 1 (до 355 ампер)

    • типоразмер 2 (до 500 ампер)

    • типоразмер 3 (до 800 ампер)

    • типоразмер 4а (до 1250 ампер)

  • кварцевые

  • газогенерирующие

Так же плавкие предохранители различаются по характеристике срабатывания относительно номинального тока.[4]. Из-за инертности срабатывания плавких предохранителей, в профессиональной среде электриков они довольно часто используются в качестве селективной защиты в паре с автоматическими выключателями.[5] Селективности между самими плавкими вставками добиваются соотношением 1:1,6 [там же], время-токовая характеристика плавких предохранителей устанавливается зависимостью соответственно I²t [3]; ПУЭ регулирует защиту воздушных проводящих линий таким образом, чтобы предохранитель срабатывал за 15 секунд (ток короткого замыкания в конце линии должен быть равен трём номинальным токам предохранителя). Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока. С целью уменьшения этого времени некоторые плавкие предохранители содержат пружину предварительного натяжения. Эта пружина также разводит концы разрушенного проводника, предотвращая возникновение дуги.

Конструкция плавкого предохранителя

40-амперные предохранители с характеристикой срабатывания "gG", равносильные советской характеристике "ППН"

  • плавкая вставка — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока)

  • механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.
