21.Особенности движения сточных вод в канализац. Трубопроводах

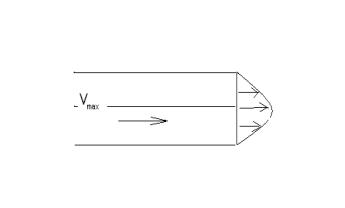

Движение сточных вод определяется такими условиями:
-безнапорный, свободный режим движения жидкости .При этом в быт. сетях принимается наполнение частичное, а в ливневых -полное.
-волнообразное перемещение осадков
-осадки выпадают сплошным и уплотненным слоем.
Скорость, при достижение которой наблюдается перемещение наносов, образовавшихся на дне трубопровода- размывающая скорость.
22.Гидравлический расчет х\б водоотв. сети полной раздельной системы канализации
При гидравлич. расчете опред. диаметр и уклон труб. скорость движения и наполнения воды в них, потери напора на отдельных уч-ках. а также вычисляют отметки лотков трубопроводов в колодцах и глубину их заложения.расчетные скорости движения воды и уклоны сетей назначаются согласно нормам СНиП. Хоз.-быт. и произв. канализ. сети рассчитываются на неполное наполнение, принимаемое в зависимости от диаметра по табл. 16 СНиПа, общесплавные -на полное. При выбранном уклоне расчетные скорости должны обеспечить скорости незаиления, которые принимаются по табл. 16 СНиП в зависимости от диаметра трубы. Наиб. расчетную скорость движения сточных вод следует принимать для металлич. труб-8м\с, для неметаллич.-4 м\с. Наименьшие уклоны труб следует принимать:для труб диам. 150 мм- 0,008, 200 мм-0,007. При обосновании для отдельных участков сети уклоны можно принять: для труб диам. 150 мм- 0,007, для диам. 200 мм -0,005. Минимальный уклон для всех труб можно опред. по ф-ле: , где D-диаметр трубы. Все данные занос. в табл.
№участка |
Длина,м |
Расчётный расход,л/с |
Уклон,i |
Диаметр,мм |
Скорость,м/с |
Н а п о л н е н и е |
Падение уклона,м |
|
h/D |
h,м |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
|
|
|
|
|
|
|
О Т М Е Т К И П О В Е Р Х Н О С Т И , М |
Г л у б и н а з а л о ж е н и я , м |
||||||||||||
Земли |
Воды или шелыги |
Лотка |
в начале |
в конце |
Средняя |
||||||||
в начале |
в конце |
в начале |
в конце |
в начале |
в конце |
|
|
|
|||||
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
23.Гиравлич.расч.нап.водоводов,дюкер.,илопровод. Движение воды происходит полным сечением.Расч.сводится к выбору экономических диаметров,определению потерь напора в них. D трубы опр-ся из ф-лы постоянства расхода q=w*V,задаваясь экономическими скоростями(по Шевелеву).Площадь живого сечения w=πd2/4. Полные потери склад.из потерь местных и по длине h=hl+hместн ;
-по длине hl=i*l;10-15%от hl в гидравич.для реальных условий
-местные hместн=ξ*V2/2*g.
hl=λ*l/d*V2/2*g, λ-сопротивл.по длине; ξ-к-т местно сопротивл.
Илопроводы:для транспортировки илов и осадков(имеют большую вязкость,чем вода).При упрощении допущении принимаем потери по длине по ф-ле: hl=(I0+ λ/d*V2/2*g)*l,где I0-нач.уклон,обусловленный вязкопластичными св-ми осадка I0=0,136(100-Р)2/d2.25, Р-влажность осадка;
λ-к-т,зависит от влажности осадка λ=0,00124*р-191если d>150мм λвозростает на0,01.
Дюкеры:-служат для транспортировки сточных вод или осадков ч/з овраги, реки и т.п. Дюкер состоит из входной камеры и выходной,между ними трубопровод имеет нисходящую и восходящую часть. Потери H=z1-z2,м ; Hg=hl+hместн+hконстр; Hg=(i*l)+∑ ξ*V2/2g+0.5,м.
Скорость в дюкере больше 1м/с,d больше150мм.
Потери напора -на входе hвх= ξвх*V12/2g,м;-на выходе hвых= Vg- V2/2g V1 ,V2-скорость движ.воды в подводящем каналеи отводящем соответственно, коф. ξ при остром повороте=0,5;-приплавном=0,2.
