I. Технология изготовления сварной конструкции стремянки.

1.1.Предмет труда

Моя конструкция называется стремянка, предназначена для монтажа.

Технические характеристики вышки строительной

Тип	Длина, (мм)	Ширина, (мм)	Высота рабочей площадки, (мм)	Масса, не более, (кг)
Вышка-стремянка-4,0	3000	1000	4000	100

Она изготавливается из:

1. Лист 17 шт. – 1000Х300Х4мм

2. Уголок 45Х45Х4L=1000мм – 36шт.

3. Уголок 45Х45Х4L=300мм – 34шт.

4. Уголок 63Х63Х6L=3000мм – 2шт.

5. Труба 20Х3ммL2600 – 2шт.

6. Лист – 1000Х1000Х4мм – 1шт.

7. Лист – 100Х150Х4мм – 10шт.

8. Труба – 20Х3L900,L600,L400 – по 2шт.

9. Уголок – 45Х45L2600 – 2шт.

10. Уголок – 45Х45Х4L950мм – 4шт.

11. Уголок 45Х45L750-4шт

Уголок 45Х45Х4L Уголок 63Х63Х6L

Лист Труба 20Х3мм

Изготавливается из стали Вст3сп – это низко углеродистая сталь содержанием углерода 0.03% ,сваривается без особых ограничений не зависимо от толщены металла, температуры, окружающего воздуха и жёсткости изделия, в широком интервале режимом сварки. Сталь относится к группе В, спокойная.

1.2.Средства труда

Я для своей конструкции использую трансформатор марки ТДУ-401У2, это однофазный трансформатор с падающими внешними характеристиками служит для питания одного сварочного поста переменным током частотой '50 Гц при ручной дуговой сварке, резке и наплавке металлов покрытыми металлическими электродами. Трансформатор состоит из сердечника и двух обмоток одна из которых первичная (сетевая) и вторая собственно вторичная (сварочная). В зависимости от типа сердечники бывают железные и ферритовые, а обмотки отличаются количеством витков и сечением провода.

Т - трансформатор

Д - дуговой

У - универсальный

401 - сила сварочного тока 400А

2 - вовсех пространственных положений

Электроды – проводники имеющие электронную проводимость (проводники 1-го рода) и находящиеся в контакте с ионным проводником.

Электроды Э46 – ОК 46 – 4,0 – УД2

Е430(3) – Р25

Э46 – тип электрода (Э – электрод, 46 – кг см3 прочность шва на разрыв).

У – для углеродистых сталей.

Д – с толстым покрытием.

2 – группа качества среднее.

Е430(3) – группа индексов характеризующих металл шва.

Р – рутиловое покрытие.

2 – для всех положений кроме вертикального сверху в низ.

5 – переменный или постоянный ток прямой полярности.

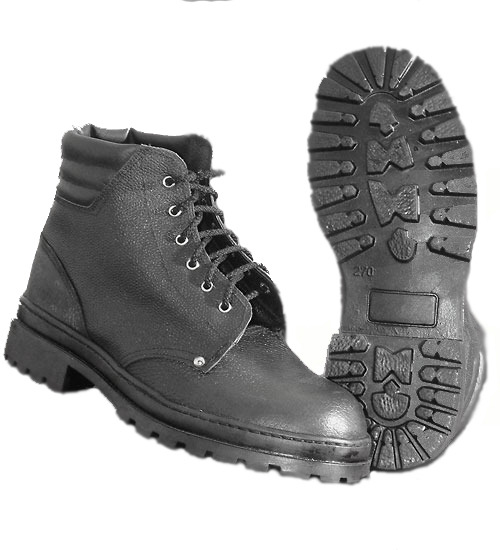

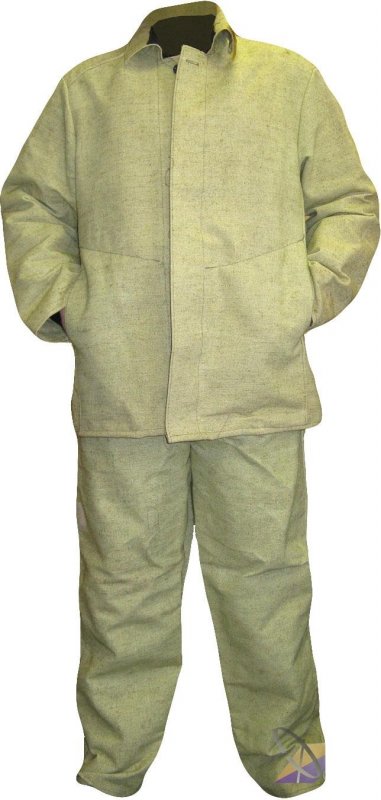

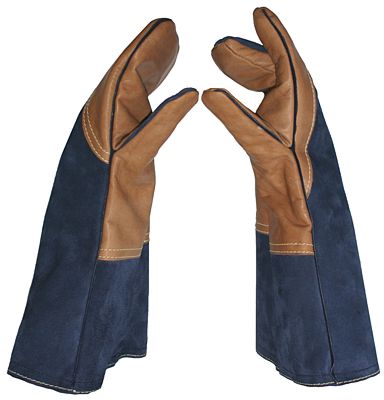

Спец одежда – предназначена для защиты частей тела, она изготовлена из брезентовой ткани, пропитанной огнестойким материала, брезентовые рукавицы, кирзовые сапоги или ботинки с проклеенной подошвой без металлических включений.

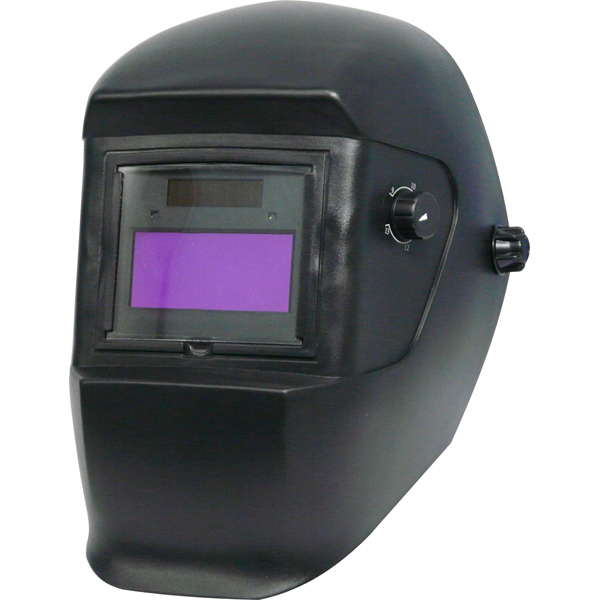

Щиток – служит для защиты глаз и лица он изготовлен из огнестойкого материалла .

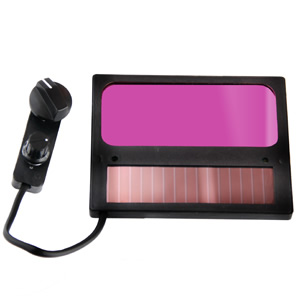

Светофильтр – оптическое устройство, которое служит для подавления (выделения) части спектра электромагнитного излучения.

Инструмент:

Чертилка – ручной инструмент, служит для нанесения линий (рисок) на размечаемую поверхность с помощью линейки, угольника или шаблона.

Металлическая линейка – широко используются на производстве и в строительстве для точного определения размеров заготовок. С помощью металлической линейки можно легко определить ширину, длину, быстро отмерить необходимое расстояние, прочертить прямую линию.

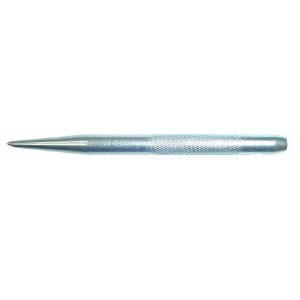

Кернер – ручной слесарный инструмент, предназначен для разметки центральных лунок (кернов) для начальной установки сверла и иной визуальной разметки.

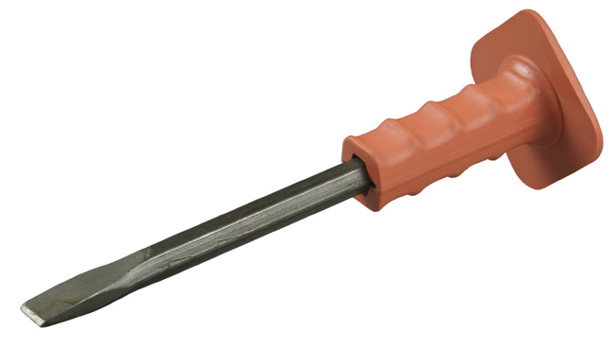

Зубило – ударно-режущий  инструмент для обработки металла или камня.

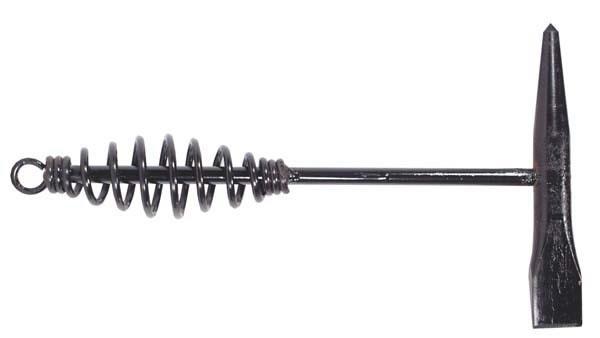

Шлакоотдилитель – представляющий собой инструмент с острыми и узкими рабочими поверхностями предназначен для удаления шлаковой корки, особенно с угловых швов или швов, расположенных в узкой, глубокой разделке между кромками.

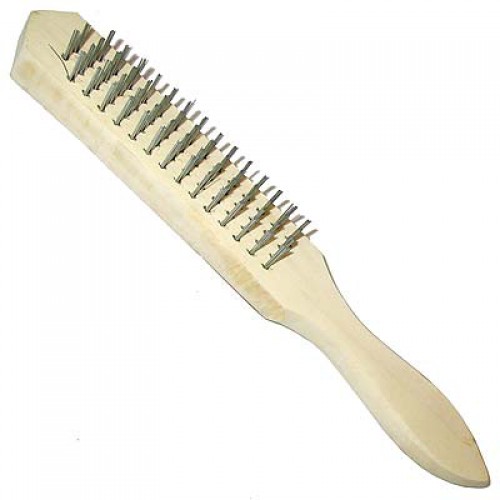

Металлическая щетка – используются для зачистки кромок перед сваркой и для удаления с поверхности шва остатков шлака.

Оборудования:

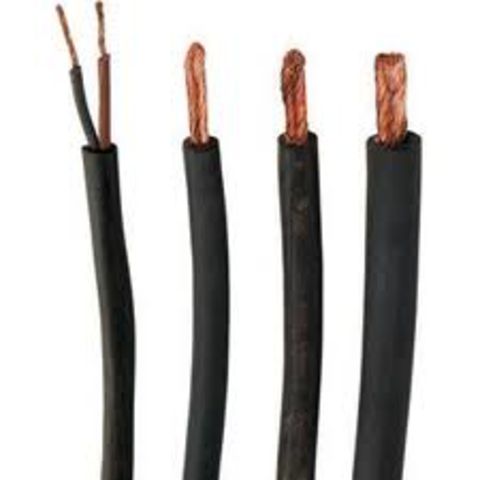

Кабель – конструкция из одного или нескольких изолированных друг от друга проводников (жил), или оптических волокон, заключённых в оболочку.

Держатель – обеспечивает безопасность и удобство эксплуатации, простоту и дешевизну изготовления, долговечность, взаимозаменяемость, токосъемник без внутренних потерь должен передавать большие токи и обеспечивать крепкое зажатие электрода.

Газовые оборудование:

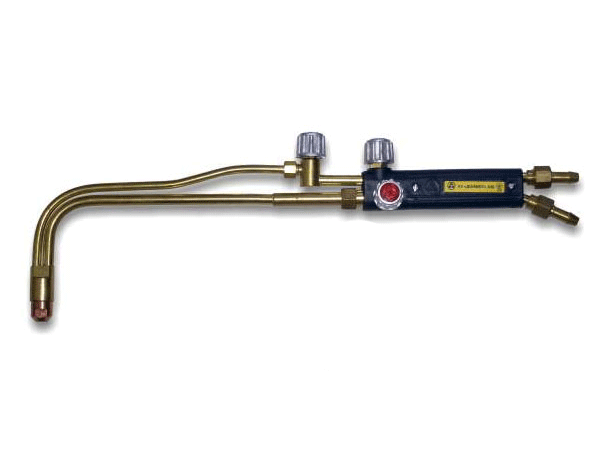

Газовый резак типа Р2А – это металлообрабатывающее оборудование, которое очень напоминает газовую горелку. Используется для резки металла, преимущественной стали и углеродистой стали.

Состоит из:

1. Наружный мундштук

2. Внутренний мкндштук

3. Головка

4. Трубка для режущего кислорода

5. Вентиль

6. Рукоядка

7. Штунцеры для подвода кислорода и горючего газа

8. Корпус

9. Инжектор

10. Накидная накидка

11. Смесительная камера

12. Трубка для горючей смеси

Балоны – представляют собой стальные цилиндрические сосуды, имеющие внизу днище, а вверху узкую горловину.

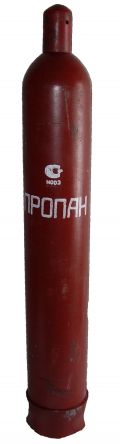

Горючий газ пропан – углеводород, горючий газ, бесцветный газ с специфическим запахом, в природе входит вместе с бутаном и метаном в состав природного газа.

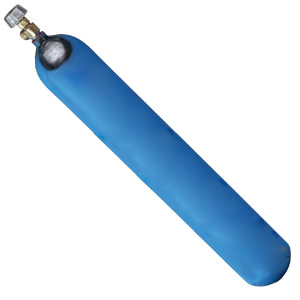

Кислород – газ, который не имеет цвета, вкуса и запаха, химическая формула которого состоит из двух атомов.

Редуктары – устройство для понижения давления газа или газовой смеси, на выходе из какой-либо ёмкости (например, в баллоне, или газопроводе), до рабочего и для автоматического поддержания этого давления постоянным, независимо от изменения давления газа в баллоне или газопроводе.

Состоит из:

1. Накидная гайка

2. Фильтр

3. Манометры

4. Регулирующий винт

5. Нажимная пружина

6. Толкатель

7. Мембрана

8. Ниппель

9. Предохранительный клапан

10. Запорная пружина

11. Редуцирующий клапан

12. Седло

13. Камера высокого давления

14. Рабочая камера

Рукова – используются для подвода газа от баллона к горелке или резаку. Они изготовлены из вулканизированного материала который работает под давлением. Окрашивается: кислородный-в синий,пропан-в красный.
