1.Расчет сопротивления теплопередаче вертикальных и горизонтальных ограждающих конструкций.
1.1.Вертикальная конструкция.
Исходные данные:
Могилевская область.
Влажностной режим помещения – нормальный.
Температура внутреннего воздуха - tв = 18 °С.
Начало отопительного периода – 8
Требуется:
Определить расчётную температуру
наружного воздуха
и рассчитать сопротивление теплопередаче,
тепловую инерцию и толщину теплоизоляционного
слоя наружной стены.

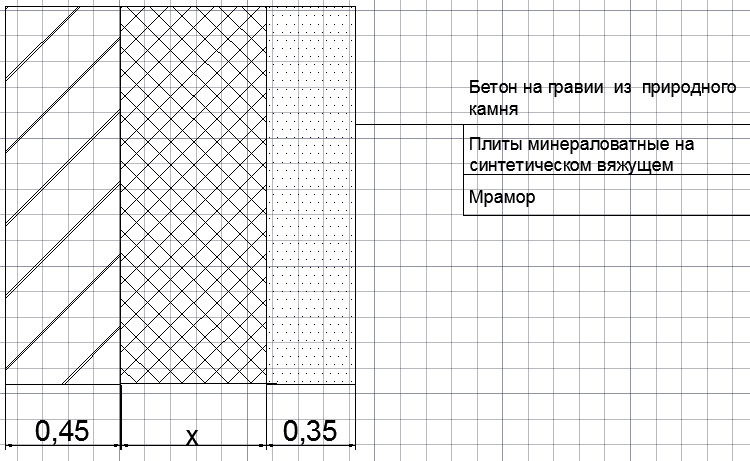

Рисунок 1.1 - Конструкция наружной стены здания
По таблице 4.2[1] при нормольном режиме условия эксплуатации ограждающих конструкций «Б» .
Расчетные
значения коэффициентов теплопроводности
λ и теплоусвоения S
материалов принимаем по таблице А.1[1]
для условий эксплуатации ограждений
«Б»:
-бетон на гравии:
λ 1 = 1,86 Вт/( м ∙°С); S1 = 16,77 Вт/(м2 ∙°С);
-плиты минераловатные:
λ 2 = 2,91 Вт/( м ∙°С); S2 = 0,51 Вт/(м2 ∙°С);
-мрамор:
λ 3 = 2,91 Вт/( м ∙°С); S3 = 22,86 Вт/(м2 ∙°С);
Нормативное сопротивление теплопередаче для наружных стен из материалов согласно таблице 5.1 [1] Rнорм = 2,5(м2∙°С)/Вт.
Для определения тепловой инерции стены находим термическое сопротивление отдельных слоев конструкции по формуле:
где δ – толщина рассматриваемого слоя, м ;
λ – коэффициент теплопроводности данного слоя, Вт/(м∙°С).
Вычислим термическое сопротивление отдельных слоев:
-бетон на гравии:
;
-мрамор:
;
Термическое
сопротивление теплоизоляционного слоя
щебень и песок из перлита вспученного
находим из формулы:
где
– коэффициент теплоотдачи внутренней
поверхности, выбираем по таблице 5.4[1],
αв=8,7 Вт/(м2∙°С);
– коэффициент
теплоотдачи наружной поверхности,
выбираем по таблице 5.7[1], αн=23
Вт/(м2∙°С);
–
термическое
сопротивление ограждающей конструкции
;
Отсюда следует что, термическое сопротивление слоя щебень и песок из перлита вспученного находится по формуле:
;
Подставив значения в эту формулу, получим:
(м2∙°С)/Вт.
Вычисляем тепловую инерцию по формуле:
где
Si
– расчетный коэффициент теплоусвоения
слоя материала конструкции в условиях
эксплуатации согласно таблице 4.2[1],
принимаем по таблице
A.1[1],
Вт/(м2∙°С).
;
Подставив значения, получим:
D=0,24∙16,77+0,12∙22,86+1,98∙0,51=7,76.
По таблице 5.2 [1] для ограждающей конструкции с тепловой инерцией более 7,0 за расчетную зимнюю температуру наружного воздуха следует принять среднюю температуру наиболее холодной пятидневки обеспеченностью 0,92 (таблица 4.3[1]).
Рассчитаем требуемую толщину теплоизоляционного слоя:
м.
Рассчитаем общую толщину стены:
м.
Общее термическое сопротивление наружной стены, находим по формуле:
Найдём требуемое термическое сопротивление, по формуле:
где
- коэффициент, учитывающий положение
наружной поверхности ограждающей
конструкции по отношению к наружному
воздуху, принимаемый по таблице 5.3[1],
;
- расчетный
перепад между температурой внутреннего
воздуха и температурой внутренней
поверхности ограждающей конструкции,
°С, принимаемый по таблице 5.5,
;
Подставив значения в формулу, получим:
;
Находим
экономически целесообразное сопротивление
теплопередаче Rт.эк.,
,
по формуле
где Rт.тр — требуемое сопротивление теплопередаче, м2С/Вт, определяемое по формуле
здесь tв — расчетная температура внутреннего воздуха, °С, принимаемая по таблице 4.1;
tн — расчетная зимняя температура наружного воздуха, °С, принимаемая по таблице 4.3 с учетом тепловой инерции ограждающих конструкций D (за исключением заполнений проемов) по таблице 5.2;
n — коэффициент, учитывающий положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху, принимаемый по таблице 5.3;
в — коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м2С), принимаемый по таблице 5.4;
tв — расчетный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, °С, принимаемый по таблице 5.5;
Ст.э — стоимость тепловой энергии, руб/ГДж, принимаемая по действующим ценам;
zо.т — продолжительность отопительного периода, сут, принимаемая по таблице 4.4;
tн.от — средняя за отопительный период температура наружного воздуха, °С, принимаемая по таблице 4.4;
См — стоимость материала однослойной или теплоизоляционного слоя многослойной ограждающей конструкции, руб/м3, принимаемая по действующим ценам;
— коэффициент теплопроводности материала однослойной или теплоизоляционного слоя многослойной ограждающей конструкции в условиях эксплуатации согласно таблице 4.2, Вт/(мС), принимаемый по приложению А.
Подставив значения в формулу, получим:
;
Вывод:
Расчетная температура
наружного воздуха составляет
.
Сопротивление теплопередаче слоя плиты
минераловатной равно R2=1,98
(м2 ∙ ºС)/Вт. тепловая инерция
наружной стены из штучных материалов
равна D=7,76. Толщина
теплоизоляционного слоя равна
,
общая толщина стены
.
Данная
стена удовлетворяет требованиям СНБ
2.04.01-97
по сопротивлению теплопередаче, так
как
.
