5 Расчет потерь тепла тепловой установки

Исходные данные:

  • Размеры - 8,5x6,5x6 м;

  • Режим работы -  1 = 1 ч;  2 = 8 ч ;

  • Температура - tB=15oC ; tpa6=120 oC;

2∙°С)/Вт ;2∙°С)/Вт;

2∙°С)/Вт.

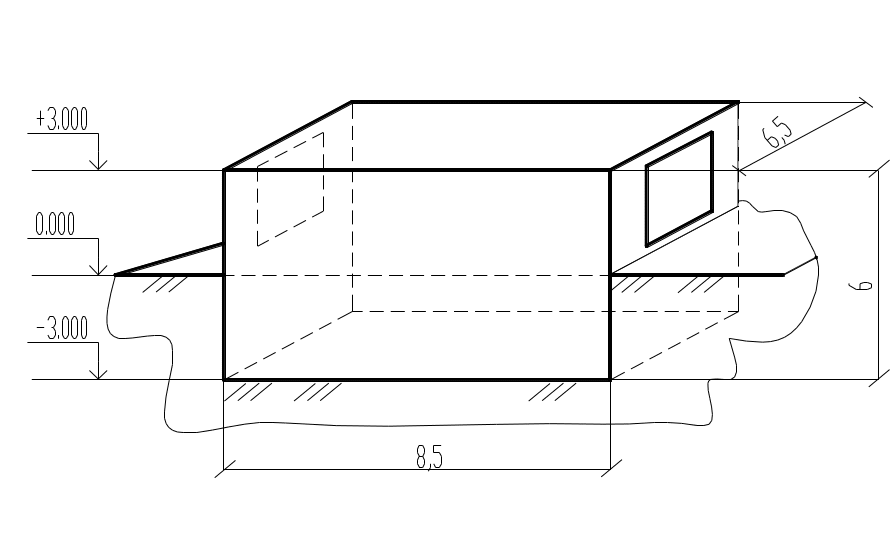

Рисунок 5.1 – Конструкционная схема тепловой установки

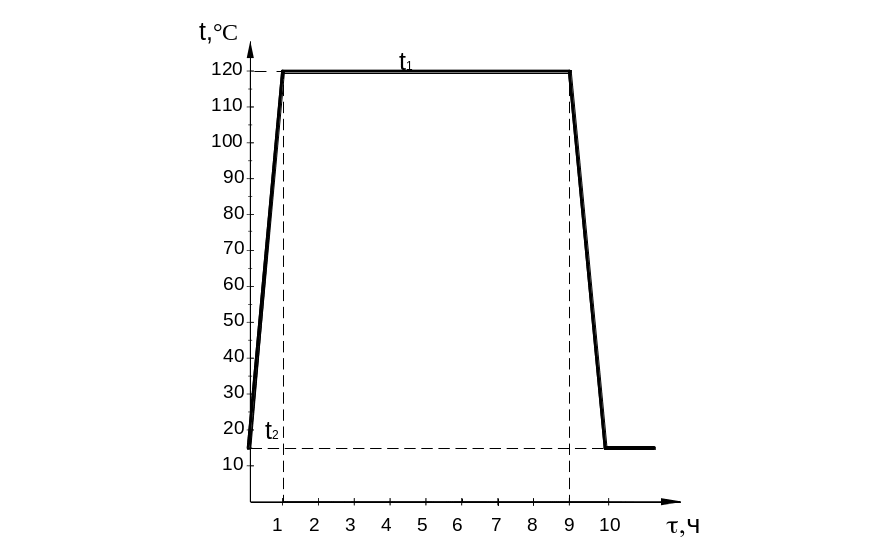

Рисунок 5.2 – График режима работы тепловой установки

Определяем потери тепла, тепловой установки при стационарном режиме. Расчет ведем по формуле:

.

Сведем вычисления в таблицу.

Таблица 5.1 – Потери тепла при стационарном режиме

Ограждение

Площадь

F, м2

(tв-tн),

°С

R0,

2∙°С)/Вт

Q,

Вт

Наружная стена I,II

51

41

2,2

950

Наружная стена III,IV

23

41

2,2

429

Крышка

55,25

41

3

755

Двери

16

41

0,39

1682

Вт.

Рассчитаем теплопотери через подземную часть сены. Для этого изобразим горизонтальную развертку подземной части тепловой установки, разделим на соответственные зоны по 2м.

Рисунок 5.3 – Развертка подземной части тепловой установки

Термическое сопротивление для первой зоны, полосы, то есть от поверхности пола расположенной на расстоянии до 2м:

(m2 ∙ °С)/Вт.

Для второй зоны полосы т.е для следующих двух метров от наружной стены: (m ∙ °С)/Вт.

Для третьей зоны полосы расположенной на расстоянии от 4,5м до 6,5м в глубину помещения от наружной стены: (m2 ∙ °С)/Вт.

Для четвертой зоны полосы: (m2∙ °С)/Вт

Потери тепла через подземную часть определяем по формуле:

,

где F – площадь зоны, м2;

R – термическое сопротивление зоны, (m2 ∙ °С)/Вт.

м2;

м2;

м2;

Вт.

Произведем расчет при нестационарном режиме, когда установка включается:

Вт.

Потери тепла через надземную часть установки за первый период:

,

где – коэффициент теплопередачи, (м2∙°С)/Вт;

F – площадь наружных стен установки , м2;

- изменение температуры за первый период работы , °С;

– продолжительность работы , ч.

кДж.

Потери тепла через надземную часть установки за второй период:

кДж.

Полные потери тепла за первый период работы тепловой установки составит:

кДж.

Полные потери тепла за второй период работы тепловой установки составляют:

кДж.

Общие потери тепла тепловой установки за полное время её работы:

Q = Ql+Q2=7994,22 +128997,56 = 136991,78 кДж.

Вывод: При данных габаритных размерах и изменении температуры тепловой установки потери тепла за полное время работы составляют 136991,78 кДж.

Заключение

Вывод 1.1: Определили расчетную температуру наружного воздуха tн=-26 °С. Рассчитали сопротивление теплопередаче слоя пенополистирольных плит R3=1,68 (м2 ∙ ºС)/Вт, тепловую инерцию наружной стены из штучных материалов D=6,05 (стена средней инерционности). Определили толщину слоя пенополистирольных плит м и общую толщину стены м.

Вывод 1.2: Определили расчетную температуру наружного воздуха tн=-26 °С, рассчитали сопротивление теплопередаче теплоизоляционного слоя R4=2,67 (м2∙°С)/Вт, тепловую инерцию D=4,26, толщину теплоизоляционного слоя м и общую толщину покрытия м.

Вывод 2: Глубина промерзания, в первом случае (наружная теплоизоляция) составляет 80 мм, во втором случае (внутренняя теплоизоляция) 297 мм. Экономически целесообразнее делать наружную теплоизоляцию, при этом точка росы переносится в теплоизоляционный слой и стена незначительно промерзает в отличие от внутренней теплоизоляции. При наружной теплоизоляции ограждающая конструкция аккумулирует тепло, потери тепла минимальны.

Вывод 3.1: Данная конструкция наружной стены отвечает требованиям СНБ 2.04.01 по сопротивлению паропроницанию, так как Rпв>Rn.тр, т.е.4,32>0,95(м2 ∙ ч ∙ Па) /мг.

Вывод 3.2: Данная конструкция покрытия отвечает требованиям СНБ 2.04.01 по сопротивлению паропроницанию, так как Rпв>Rn.тр т.е.3,3>0,8(м2 ∙ ч ∙ Па) /мг.

Вывод 4: Выполняя определение распределения температур в толщине ограждающей конструкции наружной стены производственного здания, было установлено, что глубина промерзания при стационарном и нестационарном режимах одинакова и составляет м. Тепловой поток при стационарном режиме равен q=58,47 Вт/м2, что в 3,56 раза больше чем при нестационарном режиме, где q=16,42 Вт/м2.

Вывод 5: При данных габаритных размерах и изменении температуры тепловой установки потери тепла за полное время работы составляют 136991,78 кДж.
