6. Расчёт потерь тепла через ограждающие конструкции и днище тепловой установки по периодам её работы при изменении температуры от до и расчетной .

Требуется: Рассчитать рассчитать потери тепла через ограждающие конструкции и днище тепловой установки по периодам ее работы при изменении температуры от до и расчетной .

Исходные данные:

Размеры: длина 12 м, ширина 8 м, высота 6 м.

Режим работы: , .

Температура: , .

Нормативные сопротивления теплопередаче (выбираем по таблице 5.1 [1]):

;

;

;

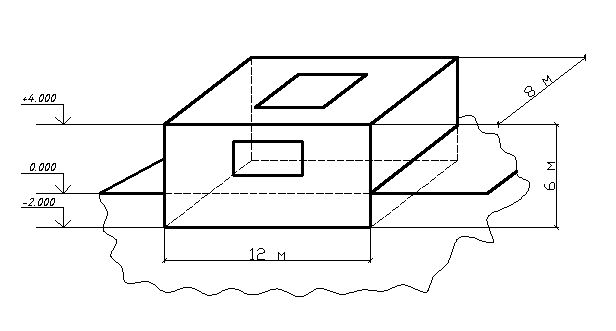

Рисунок 6.1. Конструкционная схема установки.

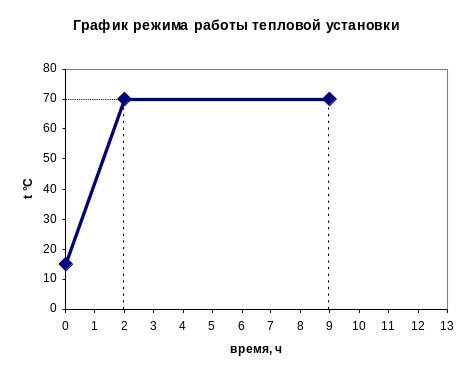

Рисунок 6.2 График режима работы тепловой установки.

Определяем потери тепла, тепловой установки при стационарном и нестационарном режимах. Расчет ведем по формуле:

;

где основные теплопотери (Вт);

площадь надземной части (м²);

сопротивление теплопередачи ((м²∙°С)/Вт);

температура внутреннего воздуха (°С);

температура наружного воздуха (°С);

- добавочные теплопотери (%).

Вычисления потерь тепла при стационарном режиме при t_B=15°, сведём в таблицу 6.1:

Ограждение	Площадь	Сопротивление теплопередаче ,	Разность температур	n	Добавочные теплопотери	Основные теплопотери
Наружная стена	48	2,2	39	1	1,05	893
Наружная стена	72	2,2	39	1	1,1	1404
Наружная стена	48	2,2	39	1	1,05	893
Наружная стена	64	2,2	39	1	1,0	1134
Пол	96	3,0	39	1	1,05	1310
Чердачное перекрытие	88	3,0	39	0.9	1,05	1081
Дверь	8	0,3	39	1	1,05	1092
Окно	8	0,3	39	1	1,05	1092
Итого:	8899

Таблица 6.1. Потери тепла при стационарном режиме при t_B=15°С;

Вычисления потерь тепла при нестационарном режиме при t_B= t_раб=70°, сведём в таблицу 6.2:

Ограждение	Площадь	Сопротивление теплопередаче ,	Разность температур	n	Добавочные теплопотери	Основные теплопотери
Наружная стена	48	2,2	94	1	1,05	2153
Наружная стена	72	2,2	94	1	1,1	3384
Наружная стена	48	2,2	94	1	1,05	2135
Наружная стена	64	2,2	94	1	1,0	2735
Пол	96	3,0	94	1	1,05	3158
Чердачное перекрытие	88	3,0	94	0.9	1,05	2895
Дверь	8	0,3	94	1	1,05	2632
Окно	8	0,3	94	1	1,05	2632
Итого:	21724

Таблица 6.1. Потери тепла при нестационарном режиме при t_B= t_раб =70°С;

Рассчитаем теплопотери через подземную часть стены. Для этого изобразим горизонтальную развертку подземной части тепловой установки, разделим на соответственные зоны по 2м.

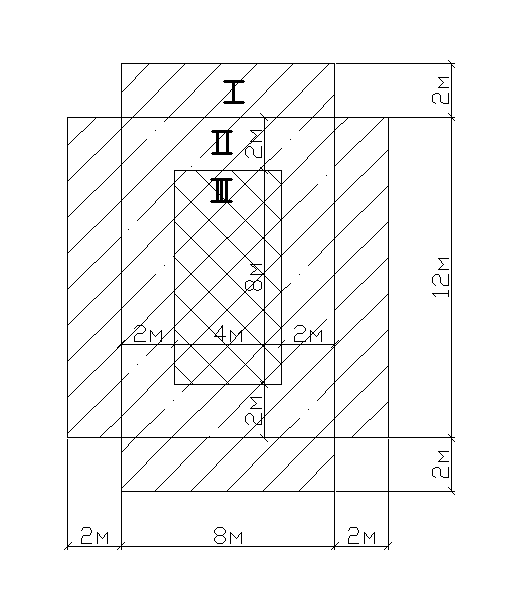

Рисунок 6.3 – Развертка подземной части тепловой установки

Термическое сопротивление для первой зоны, полосы, то есть от поверхности пола расположенной на расстоянии до 2м:

(m² ∙ °С)/Вт.

Для второй зоны полосы, т.е. для следующих двух метров от наружной стены:

(m ∙ °С)/Вт.

Для третьей зоны полосы:

(m² ∙ °С)/Вт.

Потери тепла через подземную часть определяем по формуле:

,

где F – площадь зоны, м²;

R – термическое сопротивление зоны, (m² ∙ °С)/Вт.

Рассчитаем площади зон:

м²;

м²;

м²;

Тогда теплопотери при стационарном режиме подземной части конструкции:

Дж.

Теплопотери при нестационарном режиме подземной части конструкции:

Дж.

Полные потери всей конструкции при стационарном режиме:

+2121=11020 Дж

Полные потери всей конструкции при нестационарном режиме:

+5191=26915 Дж

Общие потери всей конструкции:

Дж

Вывод: При данных габаритных размерах и изменении температуры потери тепла за полное время составляют 37935 Дж.
