10.2Выбор автоматических выключателей:

Автоматические выключатели предназначены для многоразовой защиты электрических установок от перегрузок и коротких замыканий. Некоторые модели обеспечивают защиту от других аномальных состояний, например, от недопустимого снижения напряжения. Главным отличием от плавкого предохранителя является возможность многократного использования.

Для автоматов защиты двигателей с фазным ротором при повторно-кратковременном режиме ток уставки электромагнитного расцепителя I_уст≥(2.5-3)I_{ном. дв.};

U_ном,a≥ U_ном,c, I_ном≥I_ном,дв

В данной схеме автоматические выключатели выполняют две функции: защищают от перегрузки и от короткого замыкания, поэтому при выборе нужно выбирать такой автомат, который бы удовлетворял двум этим условиям. Также важную роль имеет марка аппаратуры.

Рисунок 21

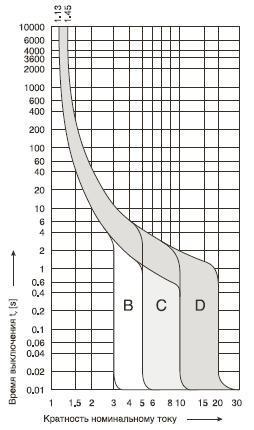

То есть при перегрузке до 13% номинального тока, автоматический выключатель должен отключиться не ранее, чем через час (т.е. выдерживать перегрузку 13% минимум в течение часа), а при перегрузке до 45%, тепловое реле должно отключить "автомат" в течение часа.

Трехкратную перегрузку автоматический выключатель с характеристикой B должен как минимум выдерживать 0,1 секунду, а при пятикратной перегрузке встроенное электромагнитное реле должно отключить автоматический выключатель менее чем за 0,1 секунду.

Мостовой кран состоит из 3-х механизмов: подъема, передвижения тележки и механизма движения крана, поэтому главный автомат необходимо выбирать, учитывая все 3 механизма. Номинальный ток находится из формулы полной мощности (суммарная мощность всех 3-х механизмов): ƩS=√3*U_н ƩI_н (44 )

Т.к. активная мощность: Р=√3*U_н*I_н* cosф*ƞ(45 ) =>S=P/ cosф*ƞ

Таблица 6 данных двигателей механизмов мостового крана

Величина	1	2	3
Р, кВт	15	5	2,2
cosф	0,73	0,7	0,68
ƞ	0,82	0,75	0,64

Таблица 7 данных гидротолкателей механизмов мостового крана

Величина	1	2	3
Р, кВт	0,25	0,217	0,217
cosф	0,74	0,71	0,71
ƞ	0,83	0,76	0,76

ƩS= P₁ / cosф₁*ƞ₁+ P_{гидротол}/ cosф_{гидрот.1}*ƞ_{гидротол.1} +P₂/ cosф₂*ƞ₂ +

P_{гидротол.2}/ cosф_{гидрот2}*ƞ_{гидротол.2} + P₃/ cosф₃*ƞ₃+

P_{гидротол.3}/ cosф_{гидрот.3}*ƞ_{гидротол.3}

ƩS=25058,47+362,5+9523,81+409,52+5055,147+409,52=40819 Вт

U_н=380В

По (44 ) находим номинальный ток: I_н=67А=> выбираем автомат на номинальный ток 80А, т.к. он ближайший в линейке стандартного ряда выпускаемых автоматов.

Выключатель автоматический abb Sace Formula a1a 125 tmf 80-800 3p f f трехполюсный на 80 ампер 1sda070285r1

Рисунок 22. Выключатель автоматический (QF1)

Характеристики

Выключатель автоматический ABB Sace Formula A1A125TMF 80-800 3p F F трехполюсный на 80 ампер с отключающей способностью 10кА , передние выводы под кабель , тепловой расцепитель настроен на I1-80 ампер , электромагнитный IЗ-800 ампер

Цена: 3925 рублей

Для механизма передвижения крана выбираем автомат на номинальный ток 10 А
