Структурная схема рпду

Колебания ВЧ и СВЧ генерируются задающим генератором, который представляет собой автогенератор высокостабильный частоты. Автогенератор может создавать колебания, совпадающие по частоте с выходными или ниже чем требуемая излучаемая частота. Промежуточные каскады содержат умножители частоты и усилители мощности. Они применяются для умножения частоты, если частота генератора меньше чем требуемая частота передатчика. Умножение частоты более чем на 3 в одном каскаде не используется (умножение более чем на 3 не эффективно), поэтому применяется многокаскадное умножение частоты. Промежуточный каскад защищает автогенератор от воздействия антенны. Эта защита выражается в том, что автогенератор и антенна работают на разных частотах и не оказывают влияния друг на друга. Выходные каскады нагружены на антенну. В них осуществляется наибольшее усиление по мощности. Обычно стремятся сделать эти каскады на лампах (лампы обеспечивают наибольшую выходную мощность).

В зависимости от применяемого вида модуляции она (модуляция) осуществляется в автогенераторе (ЧМ), промежуточных каскадах (ФМ), выходных каскадах (АМ). ЧМ осуществляется в автогенераторе так, как она заключается в изменении частоты, при этом в автогенераторе нельзя применять кварцевые стабилизаторы частоты.

Частотная, фазовая и импульсная модуляция являются более помехозащищенными видами модуляции, по сравнению с амплитудной т. к. большинство помех носит амплитудный характер. ЧИМ, ЧМ, ФМ требуют широкой полосы пропускания, поэтому применяются в диапазонах КВ и УКВ.

Элементная база радиопередающих устройств

В качестве усилительных приборов используются лампы, полупроводниковые прибор и спец приборы СВЧ.

Достоинства п/п приборов:

1. Устойчивость к вибрациям

2. Отсутствие цепей накала

3. Низкое напряжение коллекторного питания

Но т.к. в передатчиках используются большие мощности то при низких напряжениях через

транзистор протекают большие токи, эти токи снижают срок службы транзисторов.

4. Малые габариты, но ввиду больших мощностей и необходимости применения радиаторов для охлаждения транзисторов, это преимущество не реализуется.

Недостатки п/п приборов:

1. Более сильная зависимость параметров от температуры по сравнению с лампами

2. Более низкие, по сравнению с лампами, допустимые температуры. Если температура лампы кратковременно превысит допустимую то лампа не выйдет из строя, транзистор же тут же выйдет из строя.

3. Большой разброс параметров п/п приборов по сравнению с лампами

В настоящее время широко применяют передатчики, в которых одновременно применяются и лампы и полупроводниковые приборы.

Генераторы с независимым возбуждением или генераторы

с внешним возбуждением

(ГВВ)

Схема ГВВ. Цепи питания

ГВВ применяются в качестве промежуточных или выходных каскадов и представляют собой усилитель мощности. На вход ГВВ поступает напряжение возбуждения от предыдущего каскада. Это напряжение подается на сетку лампы и модулирует по плотности поток электронов, излучаемых катодом под действием постоянного напряжения на аноде. Энергия источника постоянного тока преобразуется в кинетическую энергию летящих электронов. Если частота напряжения возбуждения совпадает с частотой колебательного контура то в нем возникают вынужденные колебания на частоте возбуждения и наблюдается явление резонанса. Т.о. промодулированный поток электронов, совпадая по частоте с собственными колебаниями контура, компенсирует активные потери в нем. К сетке кроме переменного напряжения подается так же и постоянное напряжение смещения, для ламп оно постоянное.

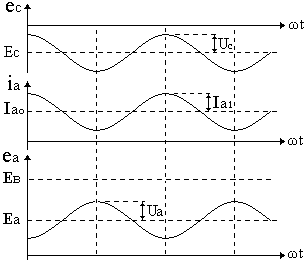

Отрицательный потенциал сетки производит фокусировку электронов, летящих от катода, и обеспечивает такой режим работы лампы, что в течение большей части периода отсутствует сеточный ток т.е. энергия анодного источника питания не расходуется на создание сеточного тока.

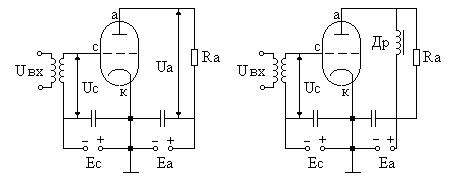

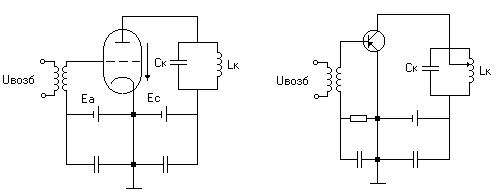

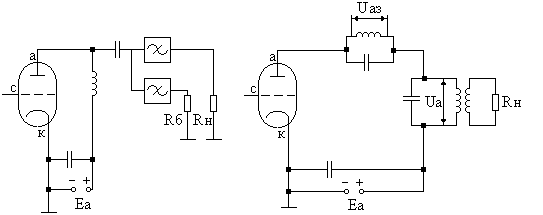

В данной схеме применено последовательное питание анода, т.е. постоянная составляющая тока от источника Е_а и переменный ВЧ ток протекают по одной ветви.
