Настройка связанных контуров.
Цель
- получение во вторичном контуре
максимально возможного тока. Настройка
может осуществляться изменением
,
или Хсв.
При настройке связанных контуров наблюдаются следующие виды резонансов:
Первый частный резонанс
Изменяем
до тех пор пока Хвх первичного контура
не станет равным нулю.
Второй частный резонанс
Первичный
контур расстроен относительно частоты
генератора; резонанс получается за счет
компенсации собственного реактивного
сопротивления контура вносимым реактивным
сопротивлением. При изменении
добиваемся резонанса в первичном
контуре, при этом ЭДС наводимая во
вторичном контуре также максимальна.
max
Второй частный резонанс

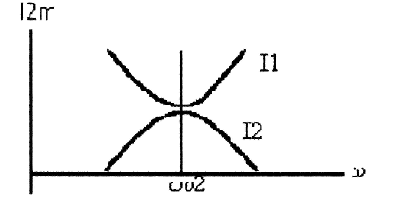

Наблюдается при настройке в резонанс вторичного контура за счет изменения Х2, Хсв не изменяется ( при частных резонансах ). Вносимое из первичного контура реактивное сопротивление компенсирует собственное реактивное сопротивление вторичного контура. Во вторичном контуре - резонанс. При этом ЭДС, наведенная в первичном контуре, также достигает максимального значения. Эта ЭДС вычитается из ЭДС генератора, следовательно в первичном контуре действует минимальная ЭДС и ток первичного контура достигает минимального значения.
Сложный резонанс

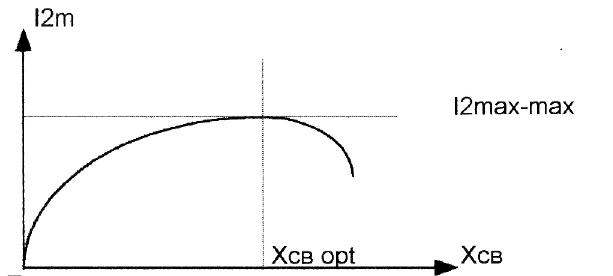

Зафиксировав какое-нибудь минимальное значение Хсв добиваемся первого или второго частного резонанса, затем увеличиваем Хсв до такой степени, чтобы ток во вторичном контуре достиг значения максимум -максиморум.
На ток влияют 2 противоположных фактора:
1.
должен увеличиваться, т.к. увеличивается
связь;
2.
должен уменьшаться, т.к. уменьшается
ток
из-за возрастания вносимого из второго
сопротивления.
При
слабой связи решающим фактором является
1-й. при сильной- 2-й, т.е. существует
некоторое оптимальное значение
,
при котором амплитуда
достигает максимального значения
(максимум-максиморум).

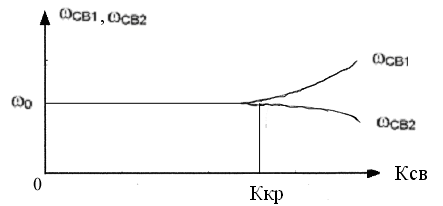

При
сложном резонансе резонансная кривая
получается двугорбой, т.к. первый и
второй частые резонансы наблюдаются
на частоте
и
.
Полный резонанс.
Для достижения полного резонанса, полностью отключаем вторичный контур и добиваемся резонанса в первичном контуре, т.е. Х1=0. Затем соединяем слабой связью первичный контур с вторичным и добиваемся резонанса во вторичном контуре, т.е. Х2=0. Затем увеличиваем Ксв до тех пор, пока ток во вторичном контуре не достигнет значения максимум максиморум. Xcвopt при полном
резонансе меньше Xcвopt при сложном резонансе.
Хсвoptполн. обеспечивает критическую связь при которой характеристика ещё одногорбая. При критической связи R1=Rвн во вторичной контур отдаётся максимально возможная мощность. КПД=50%. При полном резонансе (Ксв=Ккр), АЧХ ещё одногорбая, но ток достигает значения максимум максиморум, при
сложном резонансе
характеристика
двугорбая.
1)Х1=0
2) Х2=0
3)

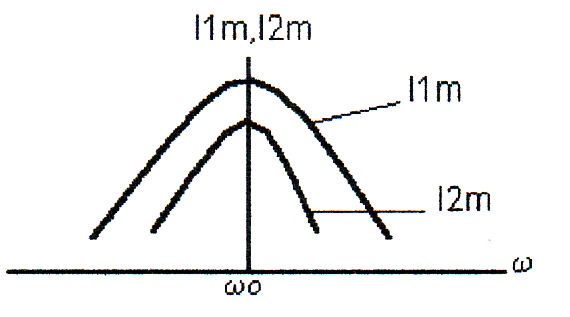

Резонансные кривые связанных контуров.
