Приемные антенны дв и св диапазонов

В качестве приемных антенн ДВ и СВ диапазонов широко используется рамочная антенна. Она обладает в плоскости Н слабо направленными свойствами, а в плоскости Е является всенаправленной. В простейшем случае рамочная антенна представляет собой виток провода круглой или прямоугольной формы.

П редположим, что рамка расположена в вертикальной плоскости и пересекается вертикально поляризованной волной. При этом ЭДС индуцируется только в вертикальных частях, а в горизонтальных она равняется 0. Если плоскость рамки перпендикулярна направлению излучения, то в вертикальных частях наводится одинаковое ЭДС. Они направлены навстречу друг другу, следовательно, на входе приемника будет нулевой сигнал. Если плоскость рамки направлена вдоль направление излучения, то путь волны до вертикальных проводов разный. Разность наводимых в них ЭДС наибольшая. Эта разность тем больше, чем больше размеры рамки, число витков и чем короче волна. На входе приемника при этом наибольший сигнал.

Р амочные антенны используются в самолетном оборудовании, как антенны радиокомпаса. В наземных радиостанциях она используется в радиопеленгации.

Рамочные антенны радиостанций 1 и 2 поворачиваются до тех пор, пока в приемных радиостанций не пропадет отраженный сигнал. По углу поворота рамки определяются углы ₁ и ₂. Пересечение на карте линий АС и ВС дает пеленг цели. Пеленгация может быть активной и пассивной. При активной пеленгации применяется сигнал собственного передатчика отраженного от цели, при пассивной пеленгации определяется по излучению цели.

Магнитная антенна является разновидностью рамочных антенн. Магнитная антенна выполняется в виде катушки на ферритовом сердечнике. Введение ферритового сердечника увеличивает направленные свойства рамочной антенны, увеличивает действующую длину рамочной антенны.

Многовибраторные антенны

Служат для связи на расстоянии свыше 1000 км, обладают хорошими направленными свойствами, применяются в диапазоне декаметровых волн. Применяются в радиостанциях расположенных на земле. Рассмотрим два горизонтальных симметричных вибратора длиной /2. Они расположены на расстоянии /2 друг от друга. Питаются вибраторы синфазно. Направленные свойства антенны объясняются интерференцией радиоволн излучаемых вибраторами.

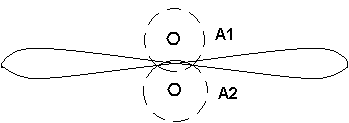

Минимум излучения получается в направлении А1 А2, т.к. в эти точки А1 и А2 волны приходят с разными фазами за счет пути /2. Направление перпендикулярно линии А1 А2 получается максимум излучения

В направлении линии перпендикулярны линиям А1 А2 поля излучений складываются. Если увеличить число вибраторов в вертикальной плоскости, то суммарная диаграмма направленности будет иметь главный более узкий лепесток, т.е. направленные свойства антенны возрастают.

На практике кроме главного лепестка образуются боковые лепестки. Вибраторы могут питаться как синфазно, так и токами, изменяющимися по заданному закону по амплитуде и фазе. Такая система вибраторов называется решеткой. Если вибраторы расположены в одной плоскости, то решетка плоская. В направлении перпендикулярном плоскости решетки излучение максимальное и в n раз больше напряженности поля одного вибратора. Чем больше вибраторов в вертикальной плоскости, тем уже диаграмма направленности в вертикальной плоскости.

Антенна, в которой вибраторы питаются синфазно, называется синфазной. Эти антенны также называют многовибраторными. Многовибраторные антенны могут быть построены в несколько этажей. Расстояние между вибраторами на этаже - /2; расстояние между этажами - /2. Синфазность питания обеспечивается перекрещиванием питающих проводов.

Максимум излучения направлен перпендикулярно плоскости решетки. Недостатком многовибраторных антенн является двунаправленность излучения. Чтобы бороться с этим недостатком, сзади антенны на расстоянии /2 помещается отражающая поверхность, сплошная или сетчатая, которая отражает радиоволны в направлении главного лепестка.
