13.Интегральные триггеры.
Интегральный триггер может быть выполнен монолитным (триггер интегрального исполнения) или реализован на логических м/с. Они бывают асинхронными (нетактируемыми) и синхронными (тактируемыми). Асинхронный триггер имеет лишь информационные входы, сигналы на которых с момента их появления определяется состояние триггера. Синхронный триггер кроме информационных входов имеет синхронизирующий (тактирующий, тактовый) вход.
13.1.Асинхронный rs-триггер.
На входе элемента И-НЕ имеется инвертор. Поэтому на 2 таких элементах можно выполнить триггер. Асинхронный RS-триггер-простейший интегральный триггер применяющийся самостоятельно, а также входящий в состав более сложных интегральных триггеров в качестве запоминающих ячеек.

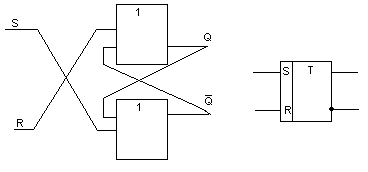

13.2.RS- триггер на элементах ИЛИ-НЕ.
Для элемента ИЛИ-НЕ логической является пассивными сигналами: с поступлением его на вход состояние входа элемента комбинации S=0 R=0 не изменяет состояние триггера.
Логическая 1 для элемента ИЛИ-НЕ является активным сигналом переключающим сигналом явл 1.
На входы элементов поступают 4 сигнала:S,R,Qt,Qt’. S,R,Q- независимые переменные.

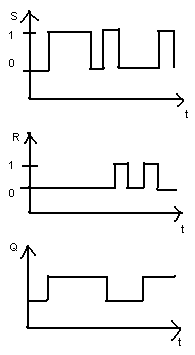

Или определяется новое состояние триггера в которое он переключается вслед за сменой сигналов на входе S и R.
Номер набора |
Q’ |
S |
R |
Q |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
2 |
0 |
1 |
0 |
1 |
3 |
0 |
1 |
1 |
- |
4 |
1 |
0 |
0 |
1 |
5 |
1 |
0 |
1 |
0 |
6 |
1 |
1 |
0 |
1 |
7 |
1 |
1 |
1 |
- |
13.3.RS – триггер на элементах И-НЕ.
Для элемента И-НЕ активным сигналом является логический 0: наличие его на одном входе обуславливает на выходе 1. Логическая единица для такого элемента является пассивным сигналом: с ее поступлением на вход состояния выхода не меняет этот триггер переключается.
13.4.Одноступенчатый синхронный rs-триггер.
Схема тактируемого RS-триггера содержит асинхронный RS-триггер T1 с прямыми входами (собранный на элементах ИЛИ-НЕ) и 2 конъюнктора. Последние переключающую логическую 1 с информационного S- или R-входа на соответствующие входы T1.
Только при наличии на синхронизирующем входе С логической 1. При С=0 информация с S и R входов на триггер T1 не передается.
С
хема
тактируемого RS-триггера,
основу которого составляет асинхронный
RS-триггер
T1
с инверсными входами. Чтобы обеспечить
преключение логического 0 на соответствующем
входе T1,
в схеме использованы элементы И-НЕ.
Логический 0 на выходе такого элемента
будет при логических 1 на его входах,
т.е. при S=1,
С=1 или при R=1,
C=1.
