9.Внешнее запоминающее устройство(взу).
Периферийное устройство обеспечивает общение человека с машиной. В настоящее время в качестве ВЗУ используется магнитные диски, кроме того исп. оптико-магнитные устройства информации, а так же лазерные диски и магнитно-оптические диски. Магнитная лента относится к запоминающему устройству(ЗУ) с произвольным доступом к памяти, магнитные диски относятся к ЗУ с произвольным доступом к памяти, т.е. можно записывать и считывать информацию сразу по заданному адресу. При записи информации информация наносится на магнитный носитель с движущейся головкой памяти. В соответствии с заданным кодом происходит намагничивание элементарных участков магнитной поверхности, называются доменами. В магнитных лентах информация записывается перпендикулярно направлению движения. Для записи информации используются следующие методы:
Метод без возврата к 0.
Метод фазовой модуляции.
Метод частотной модуляции.
Для записи на лазерные диски и на магнитные ленты используется метод без возврата к 0.

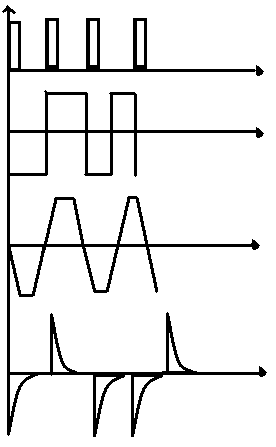

Метод записи без возврата к 0.
Метод без возврата к нулю, состоит в том что перемагничивание происходит при записи 1.
При записи 0 перемагничивание не происходит.
ЭДС наводимый головкой считывания.
Импульсы ЭДС появляются в головке считывания только если была записана 1.
При распознавании информации может быть ошибка, при которой отсутствие информации может принято за 0. При считывании по специальной дорожке предаются синхроимпульсы (тактоимпульсы), если есть только синхроимпульс, то это записан 0, если записан еще импульс, то это синхроимпульс.
1) Метод фазовой модуляции состоит в том, что 1 и 0 передаются резной фазой. Например 1 перепад от max к min, а 0 перепад от min к max.
Если нужно записать подряд 2 одинаковых символа (0,0 или 1,1), то делается дополнительный перепад в середине. Распознавание происходит по полярности импульса в начале такта, если импульс отрицательный записана 1, если положительный, записан 0. Импульс в середине такта в учет не берется.
2) Частотная модуляция.
Единица передается сигналом с частотой в два раза больше, чем передачи 0.
Распознавание информации происходит по наличию импульса в середине такта. Метод частотной модуляции и фазовой модуляции является самосинхронизирующимся. Нет необходимости передавать синхроимпульсы параллельно с передачей информации.
10.Устройство ввода, вывода.

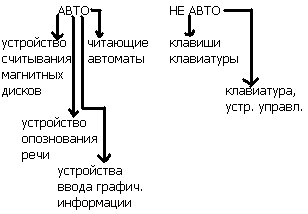

Устройство ввода вывода предназначены для ввода данных и программ, а так же для внешнего информации хранящих данные ЭВМ. Они подразделяются на автоматические и неавтоматические. Автоматические характеризуются тем, что в них информация вводится с напечатанных текстов и графиков, с человеческой речи. Их быстродействие выше, чем у ручных, но ручные позволяют корректировать информацию процесса ввода. К ручным относятся: клавиатура, пульт управления. К автоматическим относятся устройства счет информации, устройства опознавания речи, читающие автоматы.
Устройства вывода служат для вывода ЭВМ информации, результатом обработки данных отобразиться виде таблиц, графиков, текстов и др. представлений. Они подразделяются на устройства вывода информации, оптические, магнитно-оптические, магнитные диски.
Устройства для вывода и фиксации информации в виде графика, таблиц. К ним относят печатающие устройства.
Устройства вывода информации во внешнюю среду к ним относят ЦАП и линии связи (модем).
Устройства ввода. Устройства вывода.

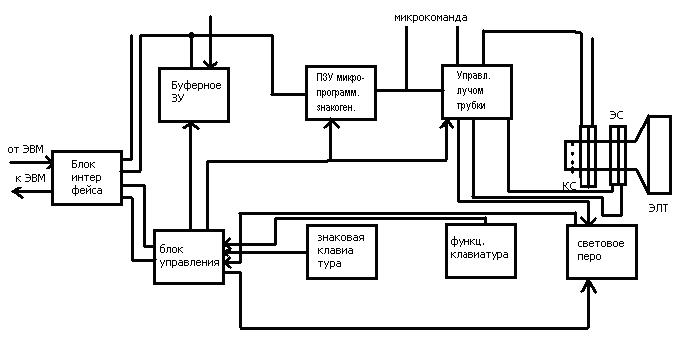

Вывод информации на дисплей. Дисплей является наиболее удобным устройством общения человека с машиной. Набирать информацию на клавиатуре, высвечивать на экране, записывать в память машины, исправлять введенную информацию, связь ЭВМ и дисплея осуществляется через блок интерфейса записывается в память ЭВМ. Информация, которая должна быть выведена на экран через блок интерфейса записывается в буферном устройстве. Объем ПЗУ равен количеству знаков, которые могут быть одновременно высвечены на экране, после того как БЗУ полностью загружена, дисплей переходит в автономный режим. Код знака записанного в БЗУ являются командой под которой из постоянного ЗУ (ПЗУ) считывается микропрограмма воспроизведения на экран. Микрокоманда этой микропрограммы подается преобразует в аналоговые сигналы управляющие отклоняющими стонами ЭЛТ. Существуют 2 способа развертки луча на экране ЭЛТ.
1)Функциональный при котором луч перемещается по экрану в пределах 1 знакового места, т.е. он высвечивает букву за буквой.
2)Растровый луч перемещается по экрану высвечивая знаки послойно. Количество зависит от типа экрана. Дисплей позволяет исправлять введенную информацию с помощью маркера или светового пера. Маркер совмещает со знаком который необходимо исправлять.
В ячейке БЗУ уничтожается код этого знака, затем набирается нужный знак и нажимается на кнопку возврат. Конец светового пера на котором находится фотодиод подводится к тому знаку, который надо уничтожить. По сигналу светового пера определяет координаты знака на экране и в БЗУ. По этому адресу информация может быть удалена или уничтожена.
