4.2.Параллельные диодные ограничители. Ограничители с нулевым порогом ограничения.

Необходимым элементом её является ограничивающий резистор R_огр, который выбирают так чтобы выполнялось неравенство R_пр<<R_огр<<R_н<<R_обр,

где R_пр и R_обр- сопротивление диода, смещённого в прямом и обратном направлениях.

При открытом диоде сопротивление этого участка за счёт небольшого R_пр мало и почти всё входное напряжение выделяется на R_огр (R_огр>>R_пр), а U_вых≈ 0.

В этой схеме диод открывается во время действия положительной полуволны U_вх. По этому на выходе выделяется, по существу, выделяется тока отрицательная полуволна-схема обеспечивает ограничение сверху с нулевым порогом.

Если изменить направление включения диода, то на выходе схемы выделится положительная полуволна, схема обеспечивает ограничение снизу с нулевым порогом.

4.3.Ограничители с ненулевым порогом ограничения.

В этой схеме в отсутствии входного напряжения диод заперт и U_вых=0. Отрицательная полуволна U_вх не может отпереть диод, и почти всё её напряжение выделяется на выходе. Пока положительная полуволна входного напряжения не отпирает диод, напряжения с входа передаётся на выход.

После того как U_вх превысит Е, диод откроется и выходное напряжение перестанет изменятся вслед за входным, Таким образом, схема обеспечивает ограничение сверху на уровне Е.

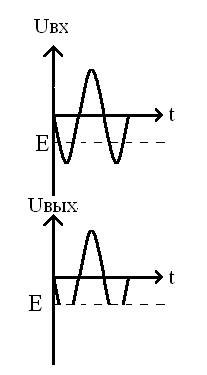

Ограничение снизу на уровне Е:

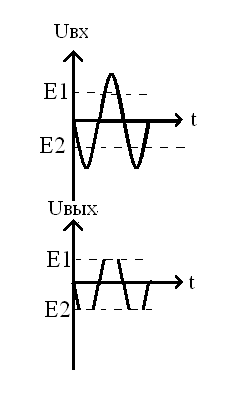

Комбинируя схемы можно получить двухсторонний ограничитель:

4.4.Влияние паразитных емкостей.

На работу диодных ограничителей влияют паразитные ёмкости: междуэлектродная ёмкость диода С_д и ёмкость С_о которая составляется входной ёмкости С_вх последующего устройства и ёмкостью монтажа С_м.

1. Схема последовательного ограничителя:

Каждый скачёк напряжения на входе (2U_m) делится между ёмкостями

С_д и С₀ и обусловленный скачёк напряжения на выходе:

2. Схема параллельного диодного ограничителя, где С_о= С_м +С_вх +С_д

Когда на вход действует положительный импульс напряжения с амплитудой U_m. При этом открытый диод шунтирует ёмкость С_о и напряжение на выходе U_вых≈ 0. Изменяя полярности импульса на входе вызывает запирание диода. После этого ёмкость С₀ заряжается через сопротивление R_огр параллельно R_н (R_огр<<R_н) до напряжения U_со≈- U_m с постоянной времени:

и на выходе экспонициально устанавливается напряжение U_вых≈- U_m

Изменение полярности входного напряжения не вызывает мгновенно отпирания диода.

5.Формирования импульсов в цепях с ударным возбуждением.

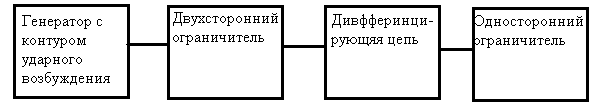

В цепях с ударным возбуждением используют параллельный колебательный контур, включённый в качестве нагрузки транзисторный ключ. Транзисторный ключ открыт и насыщён до прихода запирающего импульса при подаче на базу транзистора запирающего импульса, транзистор закрывается и отрицательный перепад напряжения на коллекторе если контур включён в цепь коллектора возбуждает свободные колебания к контуре, т.к. контур обладает активными потерями в проводах катушки и диэлектрике конденсатора, то эти свободные колебания называются затухающими. Свободные колебания состоят в переходе магнитной энергии катушки в эл.энергию конденсатора и обратно. После генератора с контуром ударного возбуждения ставится двухсторонний ограничитель, который формирует разнополярные импульсы одинаковой амплитуды. После двухстороннего ограничителя включается дифференцирующая цепь которая формирует остроконечные импульсы. Включённый односторонний ограничитель который формирует остроконечный импульс одной полярности. Структурная схема формирователя имеет следующий вид:

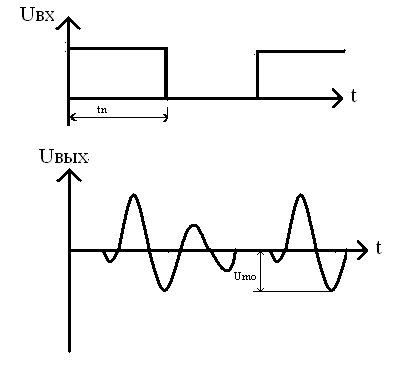

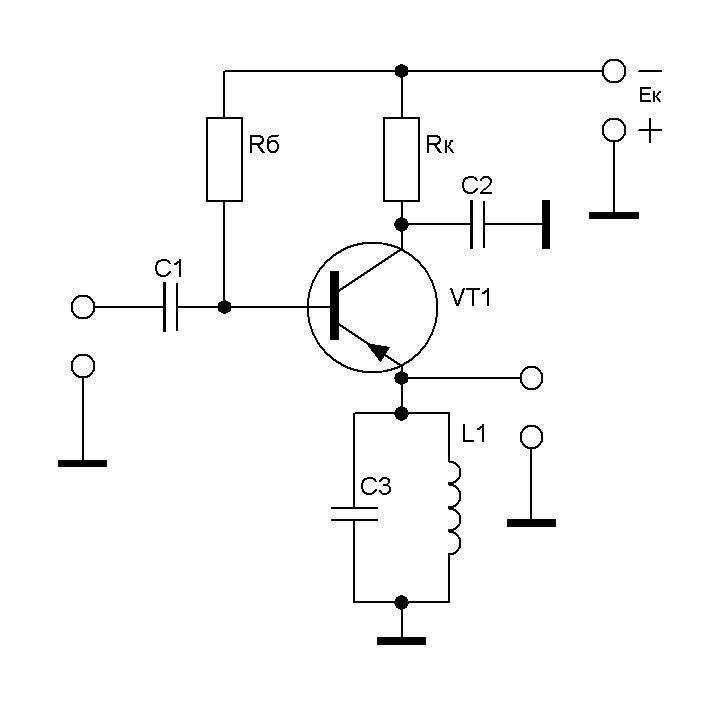

Схема генератора с включённым контуром ударного возбуждения в коллектор и графики запускающих видео импульсов информируемых в результате ударного возбуждения радио импульсов.

По окончанию действия запирающего транзистора, транзистор открывается и его малое сопротивление шунтирует колебательный контур срывая в нём колебания. Верхний конец контура через конденсатор С₁ соединяется по высокой частоте с землёй. Следовательно контур оказывается по высокой частоте включённым параллельно коллектор-эмиттер транзистор. Если в контур включен эмиттер, будет иметь положительную полярность, а не отрицательную в случае включенном в коллектор.

Колебания в контуре по окончании действия запирающего импульса, срывается за счёт того, что контур шунтируется малым сопротивлением транзистором работающего в режиме эмиторного повторителя.
