1. Составление и расчет принципиальной тепловой схемы
Расчетный часовой расход сетевой воды на нужды отопления:
;
(1)
где
- тепловая нагрузка котельной на
отопление, Гкал/ч;
t1 – температура в подающей линии тепловой сети, ºС;
t2 – температура в обратной линии тепловой сети, ºС;
с
– теплоемкость воды, с=1, т.к 1кал=4,187 Дж
(с = 4,187
).
G0= |
16*109 кал/ч |
= |
16*109*4,187Дж/ч |
= |
640000 кг/ч |
(95-70)*4,187 кДж/(кг*оС) |
(95-70)*4,187*103Дж/(кг*оС) |
Расчетный часовой расход сетевой воды на нужды вентиляции:
;
(2)
где
- тепловая нагрузка котельной на
вентиляцию, Гкал/ч;
t1, t2, и с – тоже что и в формуле (1);
-
GВ=
3,5*106
=
140000 кг/ч
(95-70)
Расчетный часовой расход сетевой воды на нужды горячего водоснабжения:
;
(3)
где
- тепловая нагрузка котельной на горячее
водоснабжение, Гкал/ч;
tГВ – температура горячей воды, ºС;
tСВ – температура холодной воды, ºС;
с – тоже что и в формуле (1);
-
Gгвс=
2,5*106
=
416666,667 кг/ч
(65-5)
Суммарный расчетный часовой расход сетевой воды подсчитывается по формуле:
G=G0+GB+Gгвс (4)
G = 640000+140000+416666,667 = 1196666,667 кг/ч
Расход воды на подпитку вычисляется согласно формуле:
Gподп=G*0.75%+Gгвс*1,2; (5)
Gподп = 1196666,667 · 0,0075 + 416666,667 · 1,2 = 508975 кг/ч
Расход сырой воды на химводоотчистку при собственных нуждах людей составляет 25%:
(6)
Gсв= 508975 · 1,25 = 636218,75 кг/ч
Температура химически очищенной воды после охлаждения подпиточной воды, установленного после деаэратора:
;
(7)
tхов= |
508975 |
*(95-70)*0.98+20=39.6 оС |
|
636218,75*1 |
Расход
греющей воды
Температура на выходе из подогревателя tгр = 84ºС
Температура воды, поступающей в деаэратор, вычисляется по формуле:
;
(8)
t= |
2,5*103 |
* |
(95-84)*0,98+39,6=39,64 оС |
636218,75*1 |
Температура сырой воды перед химводоочисткой находится по формуле:
;
(9)
-
t’хво=
2,5*103
*
(84-70)*0,98+5=5,05 оС
636218,75*1
Расход греющей воды на деаэраторную установку:
;
(10)
508975·84=636218,75·5,05+Gгр·84
Gгр = 469590,03 кг/ч
Расчет химически очищенной воды на подпитку тепловых сетей:
;
(11)
Gхов=508975 - 469590,03=39384,97 кг/ч
Потери воды в охладителе. Расчет воды через котлы:
;
(12)
где
- тепловая мощность котельной, Гкал/ч.
-
Gк=
5*20*106
=
4000000 кг/ч
(95-70)*1
При температуре обратной воды t`2=50ºC для получения температуры воды в котлы путем расхода воды на рециркуляцию вычисляется по формуле:
;
(13)
-
Gрец=
4000000*(70-50)
=
1777777,778 кг/ч
95-50
Расход сетевой воды через обратный трубопровод:
;
(14)
Gобр=640000+140000-508975=271025 кг/ч
Расчетный расход воды через котлы:
;
(15)
G’к=271025+508975+469590,03+1777777,778=3027367,808 кг/ч

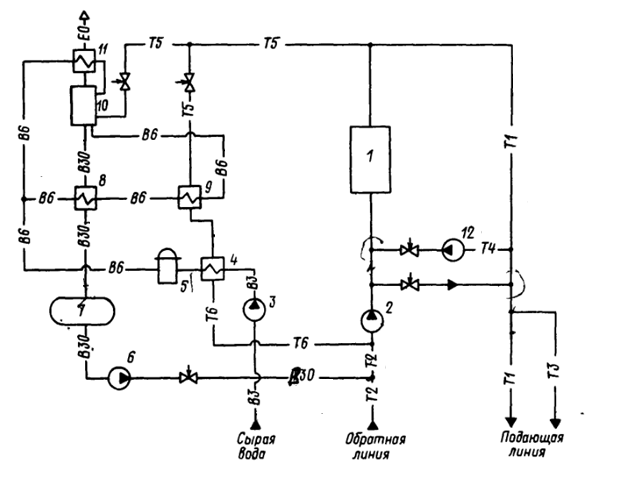

1- водогрейный котел;
2- сетевой насос;
3- насос сырой воды;
4-подогреватель сырой воды;
5- химводочистка;
6- подпиточный насос;
7- бак деаэрированной воды;
8- охладитель деаэрированной воды;
9- подогреватель химически очищенной воды;
10- деаэратор;
11- охладитель выпара;
12- рециркуляционный насос.
