3.2 Изображение резьбы
Построение винтовой поверхности на чертеже - длительный и сложный процесс, поэтому на чертежах изделий резьба изображается условно.
ГОСТ 2.311-68 и СТ СЭВ 284-76 содержат правила условного изображения на чертежах резьбы, а также ее элементов. Наружная резьба на стержне (рис. 10,а) изображается сплошными основными линиями по ее наружному диаметру d и сплошными тонкими линиями по внутреннему диаметру d1. На изображении, полученном проецированием на плоскость, параллельную оси стержня с резьбой, сплошные тонкие линии должны пересекать границу фаски. На изображении, полученном проецированием на плоскость, перпендикулярную оси резьбы, по наружному диаметру резьбы проводится окружность сплошной основной линией, а по внутреннему диаметру резьбы тонкой сплошной линией - дуга, приблизительно равная 3/4 окружности и разомкнутая в любом месте; на таком виде фаска не изображается.
Внутренняя резьба в отверстии (рис. 10,б) на продольном разрезе изображается сплошными основными линиями по внутреннему диаметру dl и сплошными тонкими линиями по наружному диаметру резьбы d, проводимыми только до линий, изображающих фаску. На изображении, полученном проецированием на плоскость, перпендикулярную оси резьбы по внутреннему диаметру резьбы, проводится окружность сплошной основной линией, а по наружному диаметру проводится тонкой сплошной линией дуга окружности, разомкнутая в любом месте и равная приблизительно 3/4 окружности; фаска на таком виде не изображается. Расстояние между сплошными основной и тонкой линиями, применяемыми для изображения резьбы (рис. 10, а и б), должно быть не менее 0,8 мм и не более шага резьбы.
Штриховка в разрезах и сечениях всегда выполняется до контурной линии наружного диаметра наружной резьбы и до контурной линии внутреннего диаметра внутренней резьбы, т.е. всегда до сплошной основной линии (рис. 10,б и в).
Внутренняя резьба, а также ее конец, показываемая как невидимая (рис. 10, в), изображается штриховыми линиями одной толщины по наружному и внутреннему диаметрам.

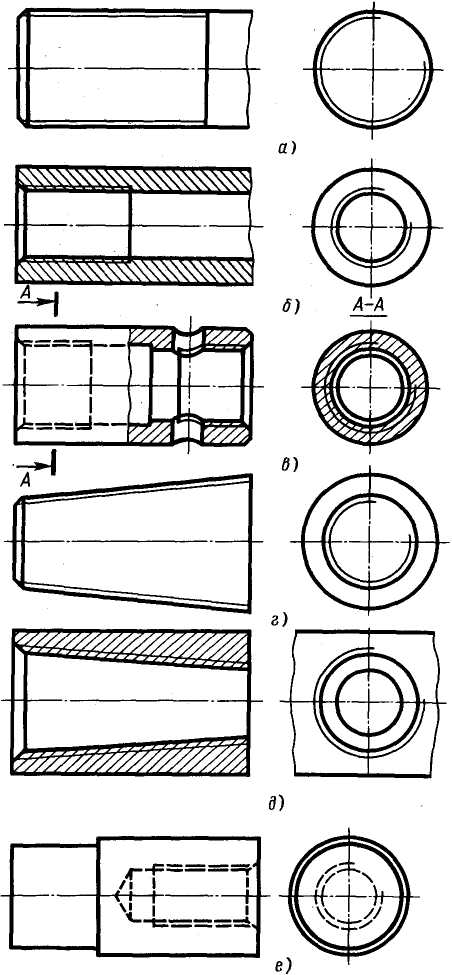

Рисунок 10. Изображение резьбы на чертеже
Сказанное относительно цилиндрической резьбы в основном относится также и к изображению на чертежах конической резьбы. Рис. 10, г и д иллюстрирует особенности выполнения чертежей конической резьбы. На рис. 10, г изображена деталь с наружной, а на рис. 10, д - с внутренней конической резьбой. Из этих примеров видно, что на видах, полученных проецированием на плоскость, перпендикулярную оси стержня с резьбой, необходимо изображать две окружности основной сплошной линией и тонкой сплошной линией дугу, приблизительно равную 3/4 окружности, разомкнутой в любом месте. Сплошную тонкую линию при изображении резьбы наносят также на расстоянии 0,8 мм от сплошной основной линии контура.
Основная плоскость на наружной конической резьбе при необходимости указывается тонкой сплошной линией.
Изображение невидимого резьбового отверстия показано на рис. 10, е.
3.3 Обозначение резьбы
Стандарты, устанавливающие параметры той или иной резьбы, предусматривают также ее условное обозначение. Обозначение резьбы обычно включает в себя буквенное обозначение, определяющее тип резьбы, а также размер резьбы. Если при одном и том же размере резьба может иметь различный шаг или выполняться различной точности, то в обозначении резьбы должны указываться шаг и степень точности резьбы.
1. Метрическая резьба с наружным диаметром 24 мм, изготовленная с крупным шагом, обозначается:
М24.
Величина шага в обозначение резьбы с крупным шагом не входит, так как каждому наружному диаметру резьбы по СТ СЭВ 181-75 соответствует только одно значение крупного шага.
В обозначении метрической резьбы с мелким шагом должна указываться величина шага, так он может быть различным при одном и том же наружном диаметре резьбы.
Левая резьба обозначается с добавлением букв LH:
M20LH, M64x4LH.
2. Условное обозначение трапецеидальной резьбы:
Тr32 х 12(Р6)
включает в себя сведения о номинальном диаметре резьбы (32 мм), ее холе Рn= 12 мм и шаге Р = 6 мм.
Число заходов многозаходной резьбы и ее шаг указываются в обозначении резьбы в виде произведения.
Двухзаходная левая резьба с номинальным диаметром 32 мм и шагом 6 мм обозначается:
Тг32 х 12(P6)LH.
3. Упорная резьба однозаходная с наружным диаметром 60 мм и шагом 10 мм обозначается по ГОСТ 10177-62:
Уn. 60 х 10.
На рис. 7,б даны примеры обозначения трапецеидальной и упорной резьб на учебных чертежах деталей.
4. Обозначения конических резьб и трубной цилиндрической резьбы, которые характеризуются условными размерами резьбы, должны наноситься в соответствии с примерами, указанными на рис. 7, в, а все ее параметры должны быть взяты по ГОСТу и СТ СЭВ.
5. Резьба с нестандартным профилем изображается одним из способов, представленных на рис. 7, г, с нанесением всех размеров, необходимых для изготовления резьбы (форма профиля, наружный и внутренний диаметры, шаг). Дополнительные сведения о числе заходов, левом направлении резьбы и т.п. наносят на полке линии-выноски в виде надписи с добавлением слова «Резьба».

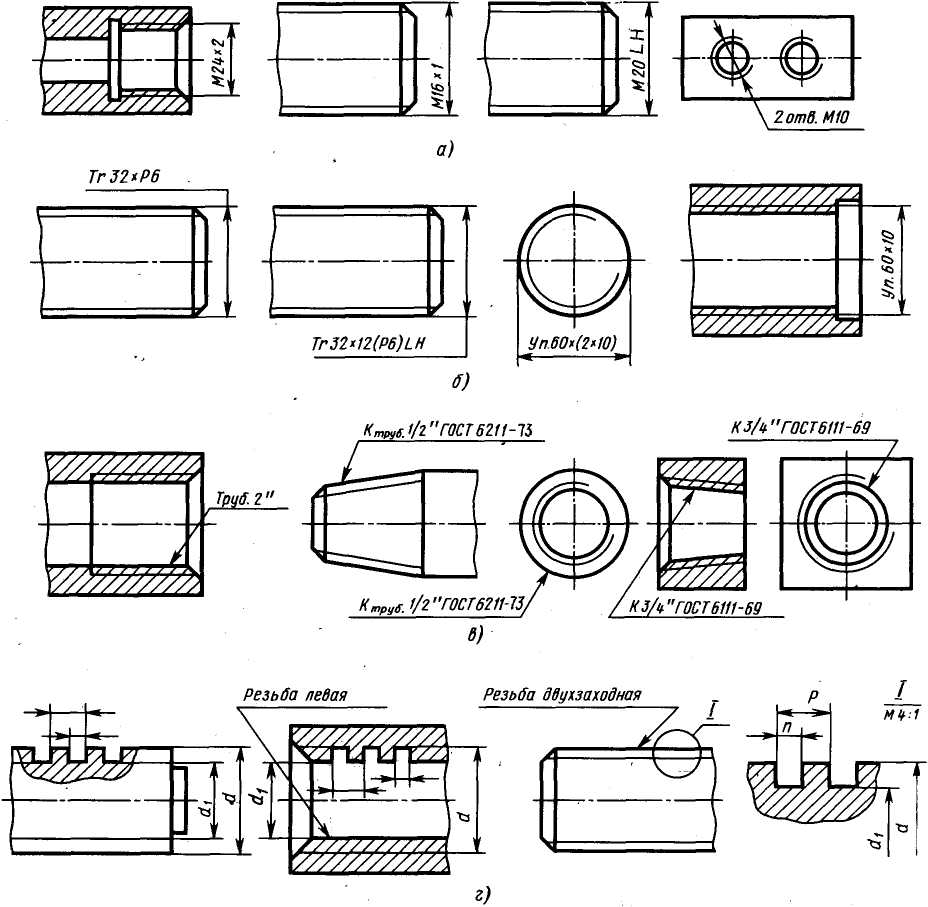

Рисунок 7. Обозначение резьбы на чертеже
