3 Проектирование структурной схемы
Структурной схемой называется схема выдачи электроэнергии, на которой в виде графических изображений показываются основные функциональные части и связи между ними. В качестве основных функциональных частей выступают генераторы проектируемой станции (G), система (С), распределительные устройства (РУ), линии внешних (W) и внутренних (собственные нужды – с.н.) нагрузок потребителей. Связью между перечисленными элементами могут выступать силовые (авто)трансформаторы (АТ, Т) или токоограничивающие реакторы (LR). Коммутационная аппаратура одного напряжения РУ на схемах не показывается за исключением выключателей, устанавливаемых на стороне низшего напряжения блочных (авто)трансформаторов.
На данной электростанции расположено два распределительных устройства: РУ ВН – 330 кВ и РУ СН – 110 кВ, к которым подключены генераторы, т.е. используются схемы блоков генератор – трансформатор (G – T). К РУ ВН подключены два типа генератора с параметрами: G2 - 200 МВт и G3 - 200 МВт., к РУ СН подключен один генератор: G1 - 100 МВт.
Для повышения надежной выдачи электроэнергии со станции, РУ ВН и РУ СН связаны между собой двумя элементами, этими элементами являются два автотрансформатора связи со встроенным устройством РПН.

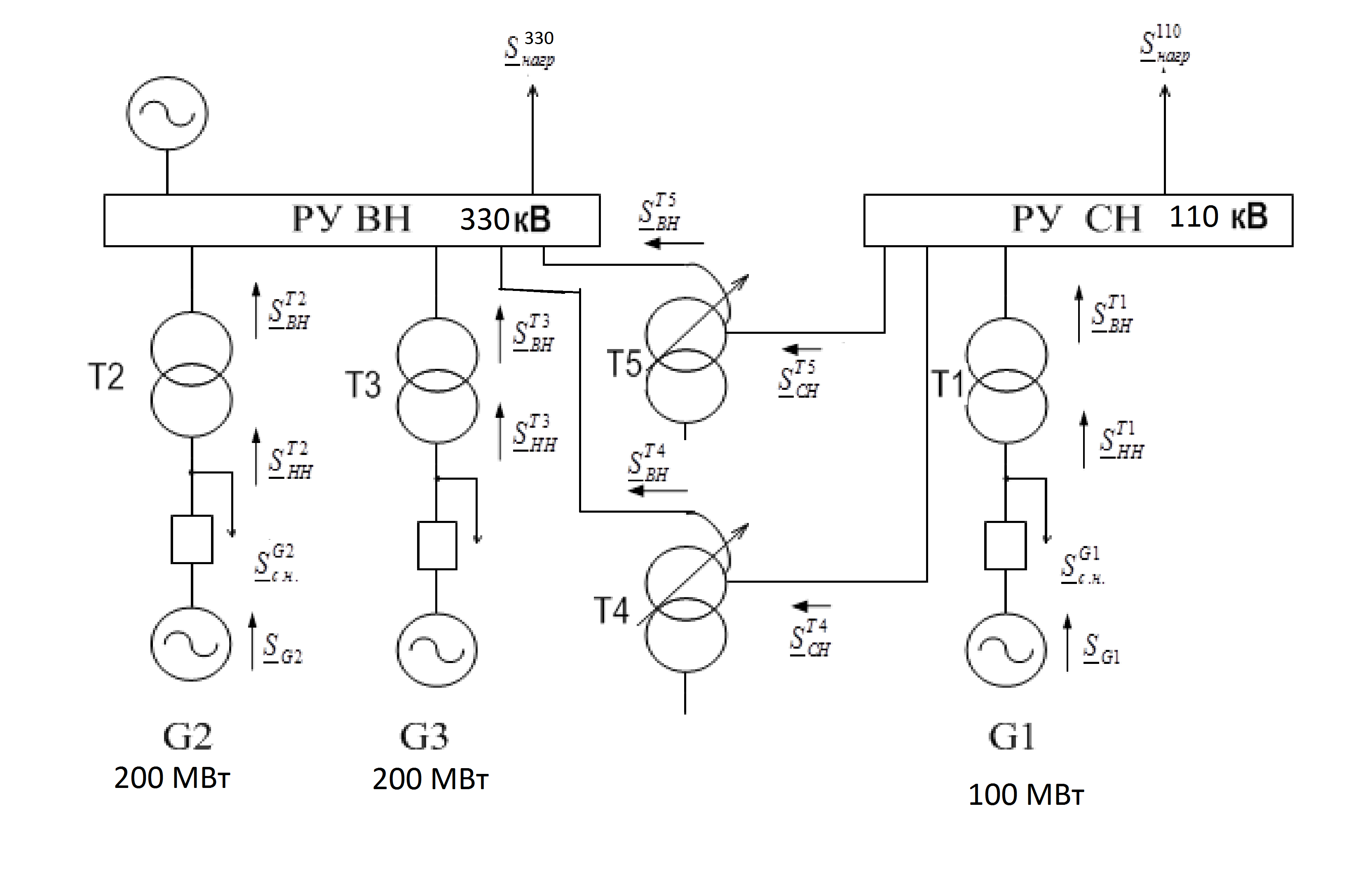

Рис.3. Структурная схема КЭС.
4 Расчет продолжительных режимов кэс
Таблица 4.1. Описание эксплуатационных режимов на КЭС.
|
Название режима |
Описание |
|
1. Нормальные режимы |
|
1.1 |
Режим максимальных нагрузок |
Расчетная максимальная нагрузка на РУ КЭС |
1.2 |
Режим минимальных нагрузок на РУ ВН |
Снижение нагрузки на РУ ВН |
|
2. Утяжеленные режимы |
|
2.1 |
Послеаварийный на РУ ВН |
Отключение самого мощного блока от РУ ВН |
2.2 |
Ремонтный РУ ВН - РУ ВН |
Отключение одного из (авто)трансформаторов связи РУ ВН - РУ СН |
Рис.4. Структурная схема КЭС.
Программный расчет продолжительных режимов
----- Расчет перетоков мощности через один автотрансформатор связи -----
Дата:
Режим максимальных нагрузок :
Pат = 155.52000 МВт
Qат = 91.63091 МВАр
Sат = 180.50677 МВА
! Знак "+" соответствует перетоку мощности с РУ СН на РУ ВН !
Режим максимальных нагрузок, ремонтный:
Pат = 311.04000 МВт
Qат = 183.26183 МВАр
Sат = 361.01354 МВА
! Знак "+" соответствует перетоку мощности с РУ СН на РУ ВН !
----- Расчет перетоков мощности через один автотрансформатор связи -----
Дата:
Режим минимальных нагрузок:
Pат = 162.81600 МВт
Qат = 97.10291 МВАр
Sат = 189.57327 МВА
! Знак "+" соответствует перетоку мощности с РУ СН на РУ ВН !
Режим минимальных нагрузок, ремонтный:
Pат = 325.63200 МВт
Qат = 194.20583 МВАр
Sат = 379.14654 МВА
! Знак "+" соответствует перетоку мощности с РУ СН на РУ ВН !
----- Расчет перетоков мощности через один автотрансформатор связи -----
Дата:
Режим максимальных нагрузок, послеаварийный:
Pат = 55.52000 МВт
Qат = 29.65648 МВАр
Sат = 62.94424 МВА
! Знак "+" соответствует перетоку мощности с РУ СН на РУ ВН !
Режим максимальных нагрузок, послеаварийный, ремонтный:
Pат = 111.04000 МВт
Qат = 59.31296 МВАр
Sат = 125.88848 МВА
! Знак "+" соответствует перетоку мощности с РУ СН на РУ ВН !
----- Расчет перетоков мощности через один автотрансформатор связи -----
Дата:
Режим минимальных нагрузок, послеаварийный:
Pат = -40.48000 МВт
Qат = -29.83898 МВАр
Sат = -50.28911 МВА
! Знак "-" соответствует перетоку мощности с РУ ВН на РУ СН !
Режим минимальных нагрузок, послеаварийный, ремонтный:
Pат = -80.96000 МВт
Qат = -59.67795 МВАр
Sат = -100.57823 МВА
! Знак "-" соответствует перетоку мощности с РУ ВН на РУ СН !
Таблица 4.2 Перетоки мощности через один автотрансформатор связи РУ ВН – РУ СН в режимах максимальных, минимальных нагрузок и послеаварийном режиме.
Номер варианта структурной схемы |
Номер рис. структурной схемы |
Исходный режим |
Перетоки полной мощности, МВ.А |
S РАСЧ. РЕЖИМ, МВ.А |
5 |
4 |
Режим максимальных нагрузок |
|
|
Режим минимальных нагрузок на РУ СН |
|
|
||
Послеаварийный режим на РУ СН при максимальной нагрузке на РУ СН |
|
|
Таблица 4.3 Перетоки мощности через один автотрансформатор связи РУ ВН – РУ СН в расчетном ремонтном режиме.
Номер варианта структурной схемы |
Номер рис. структурной схемы |
Исходный режим |
Перетоки полной мощности, МВ.А |
S РАСЧ. РЕЖИМ, МВ.А |
5 |
4 |
Ремонтный режим РУ ВН - РУ СН при максимальной нагрузке на РУ СН |
|
|
