4. Система контроля и управления доступом

В состав системы контроля и управления доступом предназначенной для организации санкционированного доступа сотрудников и посетителей в выделенные зоны и помещения:

• устройства контроля/ограничения прохода в выделенные зоны и помещения;

• электронные карточки-пропуска для сотрудников и персонала.

Данные контроля и управления доступом вывести на автоматизированное рабочее место на посту охраны.

Данные по системе контроля доступа:

4.1. Общие требования

4.1.1. Обеспечить пропускной режим в охраняемые помещения:

• комнату охраны;

• производственный отдел;

• приемную;

• кабинет генерального директора.

4.1.2. Вход в охраняемые помещения осуществить по считывателям персональных карт, а выход по нажатию кнопки «Выход».

4.1.3. Предусмотреть создание системы учета рабочего времени. Для этого вход в комнату охраны и выход из нее осуществляется по считывателям персональных карт для возможности ведения учета рабочего времени.

4.1.4. Автоматическое отображение на экране монитора АРМ дежурного в комнате охраны.

4.1.5. Автоматическое документирование на электронных носителях.

4.1.6. Сохранение работоспособности при пропадании электросети, в течении не менее 8 часов в режиме максимальной нагрузки.

5. Система охранного видеонаблюдения

Система охранного видеонаблюдения должна обеспечивать:

• вывод изображений любой камеры на видеомонитор АРМ на посту охраны;

• автоматическую запись изображений от всех камер с регистрацией даты, времени и номера камеры;

• архивацию записи изображения от всех камер в течение 1 месяца;

• оповещение о повреждении камер и кабельных магистралей;

• воспроизведение записи изображений.

Данные по системе охранного видеонаблюдения:

5.1. Общие требования:

5.1.1. Должна обеспечивать передачу визуальной информации о состоянии:

• входной двери в комнату охраны;

• комнаты охраны;

• помещения приемной.

5.1.2. Автоматическое отображение на пульте управления АРМ дежурного по этажу:

• вывод видео на экран;

• запись видео на жесткий диск и его просмотр, поиск по дате, времени, номеру камеры;

• интеграция с системой «Орион».

6. Внутриобъектовый кабелепровод

Предусмотреть прокладку кабелей и проводов интегрированной системы безопасности, в гофрированных трубах и коробах, с использованием проходов за фальшпотолком.

6. Резервное электроснабжение

Технические средства охраны обеспечить резервными источниками питания на случай прерывания электроснабжения. Резервные источники питания должны обеспечить работоспособность систем на срок не менее 24 часов в режиме ожидания и не менее 3 часов в режиме тревоги.

2. Выполнение требований технического задания на разработку цифровых устройств в составе функциональных блоков системы.

Содержание:

• краткая характеристика объекта;

• основные проектные решения;

• электроснабжение установки;

• кабельные линии связи;

• требования к монтажу и эксплуатации установки;

• основные правила по технике безопасности;

• требования по техническому обслуживанию.

1. Краткая характеристика объекта

Объект представляет собой офисное помещение, относительная влажность - до 70%, температура воздуха -15-20 С. Стены и перекрытия - железобетонные и кирпичные, взрывоопасных помещений с присутствием агрессивных сред нет. Во всех помещениях имеются фальшпотолки.

2. Основные проектные решения

Интегрированная система безопасности построена на основе оборудования ЗАО «НВП «Болид». Для системы видеонаблюдения используются сетевые камеры Axis.

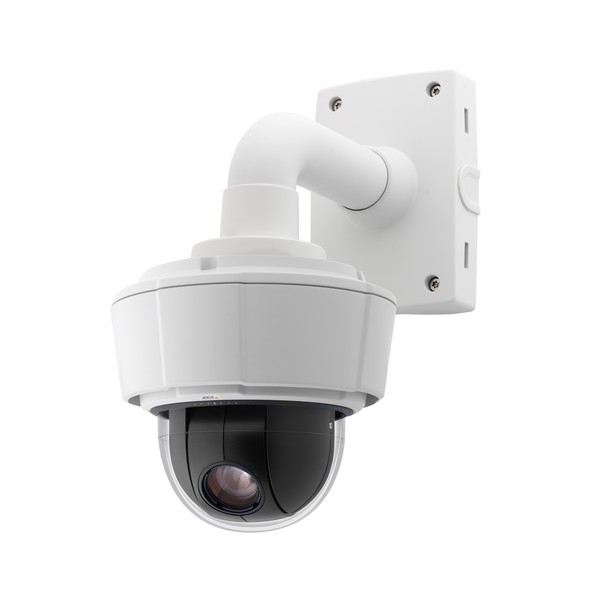

Рис. 4 Сетевая камера фирмы “Axis”

Таблица 1 Технические характеристики камеры “Axis”. Качество изображения

Тип матрицы	1/2.7" Omnivision, CMOS, 2Мп, прогрессивное сканирование
Разрешение	1080P (1920x1080, до 30 кадров) 720P (1280x720, до 30 кадров) D1 (720x480, до 30 кадров) CIF (352x240, до 30 кадров)
Объектив	Крепление объектива CS (объектив в комплект не входит)
Минимальная чувствительность	0,015 Люкс, F1.2
Режим «день/ночь»	День/ночь
ИК-подсветка	Нет

Таблица 2 Технические характеристики камеры “Axis”. Передача данных

Количество потоков	4 потока
Технология сжатия	H.264 и MJPEG
Видеопрофили	Профиль 1: H.264: 1920x1080 до 30 кад/сек H.264: 720x480 до 25 кад/сек MJPEG: 720x480 до 25 кад/сек MJPEG: 352x240 до 25 кад/сек   Профиль 2: H.264: 1280x720 до 30 кад/сек H.264: 720x480 до 30 кад/сек MJPEG: 352x240 до 30 кад/сек   Профиль 3: H.264: 1920x1080 до 30 кад/сек MJPEG: 1280x720 до 5 кад/сек H.264: 720x480 до 20 кад/сек   Профиль 4: MJPEG: 1920x1080 до 15 кад/сек MJPEG: 720x480 до 20 кад/сек H.264: 720x480 до 30 кад/сек
Скорость передачи данных	128 Kbps - 5 Mbps. Поддержка VBR/CBR/GOP
Видеопоток	RTP/HTTP, RTP/TCP, RTP/UDP
Учётные записи пользователей	10 пользователей, до 8 пользователей одновременно

Таблица 3 Технические характеристики камеры “Axis”. Параметры

Операционная система	Embedded Linux 2.6.32
Требования к ПК	Процессор: Intel Pentium 4 1.8 Ghz и выше Память: 1Gb, внешняя видеокарта Браузер: IE 6-11 OC: Windows 2000, Windows XP, Windows 7

Продолжение таблицы 3

Сеть	10/100 Мбит/с Ethernet
Протоколы	TCP, UDP, HTTP, SMTP, NTP, DDNS, UPnP, FTP, ARP, DHCP, PPPoE, DNS, RTSP, RTCP, Telnet
Меню камеры	Дата, время, имя камеры. Поддержка OSD меню настроек
Аудио	2 потока, G.711 (вход/выход: 1.4 Vp-p , 50 KΩ , 3.5mm phone jack)
Слот для карты SD / MicroSD	Есть, SD (карта в комплект не входит)
Рабочая температура	-30° ~ +60°C
Питание	12 В пост. тока (±10%), по сети Ethernet (PоE, IEEE 802.3af класса 0)
Потребляемая мощность	7.5 Вт
Размеры	70 мм x 50 мм x 122 мм
Вес	550 г

Интегрированная система работает под управлением пульта контроля и управления «С2000М» (ПКиУ «С2000М») или под управлением компьютера «Орион-сервер» с установленным программным обеспечением АРМ «Орион». В системе пульт выполняет функцию центрального контроллера, собирающего информацию с подключенных приборов и управляющего ими автоматически или по командам оператора. Пульт получает информацию о состоянии зон от приборов и отслеживает это изменение.

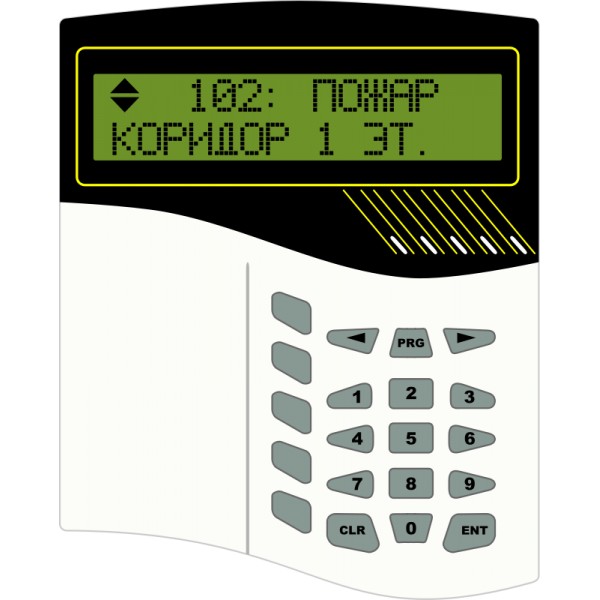

Рис 5. Пульт контроля и управления “С2000М”

Таблица 4 Технические характеристики ПКиУ “С2000М”

количество разделов	до 511
количество групп разделов	до 128
питание	от 10,2 до 28,4 В
типовой потребляемый ток	70 мА при напряжении питания 12 В или 35 мА при напряжении питания 24 В
рабочий диапазон температур	от 0 до +40 °C
масса	не более 0,3 кг
габаритные размеры	140х114х25 мм

Для управления и отображения работы системы применяется компьютер с установленным программным обеспечением АРМ «Орион», имеющим разъем интерфейса RS-232 (com1).

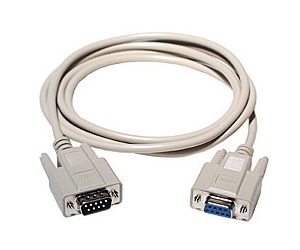

Рис. 6 Интерфейс RS-232 (com1)

При отсутствии компьютера, либо его неисправности, система работает в автономном режиме под управлением ПКиУ «С2000М».

Приборы интегрированной системы безопасности объединены шиной

магистрального промышленного интерфейса «RS-485». Длина линии связи RS-485 – до 3000 м.

ПКиУ «С2000М» контролирует работоспособность всех приборов, принимает и обрабатывает информацию, поступающую по шине интерфейса «RS-485», отображает обработанную информацию на жидкокристалическом индикаторе и обеспечивает передачу информации. ПКиУ «С2000М» соединяется с сервером АРМ «Орион-про» с помощью магистрали интерфейса RS-232. Пульт позволяет регистрировать сообщения от приборов на печатающем устройстве (принтере) с последовательным интерфейсом RS–232 (например, EPSON LX-300, LX-300+).

Пульт сохраняет сообщения в энергонезависимом буфере событий, из которого их можно просматривать на ЖКИ. Буфер событий хранит до 1023 последних сообщений.

Пульт "С2000М" может быть использован в системе с АРМ "Орион" для резервного управления приборами при отключении персонального компьютера.

ПКиУ «С2000М» может работать в 2-х режимах:

Первый способ резервирования:

В штатном режиме АРМ "Орион" (сервер) непосредственно управляет приборами и собирает информацию об их состоянии, а пульт находится в резерве. При завершении работы АРМ "Орион" пульт автоматически подключается к приборам и перехватывает управление. При восстановлении нормальной работы АРМ "Орион" управление возвращается компьютеру.

Второй способ резервирования (основной):

Пульт всегда подключен к приборам, управляет ими и собирает информацию. Компьютер опрашивает не приборы, а пульт «С2000М». Компьютер получает информацию от пульта «С2000М» и выдает управляющие сигналы на него.

Основным способом работы пульта «С2000М» в данном проекте является второй способ резервирования.

1. Объекты автоматизации

   1. Автоматическая установка пожарной сигнализации безадресная

Автоматическая установка пожарной сигнализации (АУПС) предназначена для обнаружения очага возгорания, сопровождающегося выделением дыма в контролируемых помещениях и передачи извещений о возгорании.

Средствами пожарной сигнализации оборудуются помещения офиса в

соответствии с их назначением и требованиями НПБ 110-03 и НПБ 88-2001*.

Контроль состояния АУПС осуществляется при помощи прибора приемно-контрольного (ППК) «Сигнал-20М» производства ЗАО НВП «Болид».

Рис. 7 Прибор приемно-контрольный “Сигнал-20М”

Таблица 5 Технические характеристики ППК “Сигнал-20М”

Количество радиальных неадресных шлейфов сигнализации (ШС)	20
Макс. сопротивление проводов ШС без учета оконечного сопротивления	Не более 1 кОм
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"	Не менее 50 кОм
Напряжение на каждом входе ШС	24 В ÷ 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС	26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация	20 индикаторов состояния каждого из ШС 3 индикатора состояния выходов 1 индикатор отображения режимов прибора
Встроенный звуковой сигнализатор	есть
Датчик вскрытия корпуса	микропереключатель
Интерфейс	RS-485, протокол Орион
Питание прибора	От внешнего источника постоянного тока

Продолжение таблицы 5

Напряжение питания	10,2 ÷ 28,0 В постоянного тока
Количество вводов питания	1
Потребляемый ток	330 мА при напряжении питания 24 В 650 мА при напряжении питания 12 В
Электромагнитные реле (сухой контакт)	3 шт.: 28 В - 2 А или 80 В - от 0,1 мА до 50 мА
Рабочий диапазон температур	от -30 до +50 °C
Степень защиты корпуса	IР20
Габаритные размеры	365х165х45 мм
Вес прибора	не более 0,9 кг
Средний срок службы	10 лет
Программирование прибора	программа UProg.exe
Подключение к ПК	через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к прибору	клеммная колодка под винт, провод от 0,3 до 2,0 кв.мм
Тип монтажа	настенный навесной

ППК «Сигнал-20М» предназначен для автономной работы и работы в составе ИСО "Орион". Управление ППК осуществляется от встроенных переключателей или по интерфейсу RS-485 от пульта "С2000" или ПК. ППК «Сигнал-20М» обладает программируемой логикой управления пятью реле (37 локальных тактик управления, три реле 28В 2A / 80В 0,1 A - на переключение, два реле 28В 10A - на замыкание) и встроенным звуковым сигнализатором.

ППК «Сигнал-20М» осуществляет контроль 20 двухпороговых шлейфов с возможностью программирования параметров каждого шлейфа для работы в режиме охранной или пожарной сигнализации. ППК позволяет ввести до 64-х паролей пользователей. Для электропитания оборудования применяется резервированный источник питания «РИП-12В и» с аккумуляторной батареей 12В, 17А*ч. Резервированный источник питания «РИП-12» обладает защитой от переполюсовки аккумуляторной батареи, защиту от короткого замыкания и перегрузки цепей с полным восстановлением работоспособности после устранения неисправности и наличием дистанционного выхода пропадания сетевого (основного) питания и короткого замыкания цепей.

ППК «Сигнал-20М» осуществляет прием тревожных сообщений от пожарных извещателей и, на основе полученных данных, отображает информацию, вырабатывает управляющие команды на систему оповещения, на отключение вентиляции, на светозвуковое табло «Пожар», выдает сигнал "Пожар" и “Неисправность” на ЦУС УГПС МЧС России или в систему пожарной сигнализации здания.

Прибор приемно-контрольный «Сигнал-20M» устанавливается в помещении охраны. Предусмотрена дополнительная возможность передачи сигналов «Пожар» и «Неисправность» путем коммутации сухих контактов. Для обнаружения очага возгорания в защищаемых помещениях предусмотрена установка дымовых пожарных извещателей «ИП 212-3СМ». В запотолочном пространстве предусмотрена установка дымовых пожарных извещателей «ИП 212-3СМ» с выносными устройствами оптической сигнализации «УКШ-1» (ВУОС).

Для контроля работоспособности задействованных шлейфов прибора «Сигнал-20М» в конце шлейфа предусмотрена установка устройства контроля шлейфа «УКШ-1».

Извещатели пожарные «ИП 212-3СМ» подключаются к радиальным шлейфам сигнализации прибора «Сигнал-20М».

На пути эвакуации (выходе из помещений офиса на высоте 1,5 м)

устанавливается извещатель ручной пожарный «ИПР-513-3». При начальном задымлении и срабатывании одного извещателя дымового в шлейфе ППК «Сигнал-20М» выдает сигнал «Внимание». При срабатывании второго извещателя дымового в шлейфе ППК «Сигнал-20М» выдает сигнал «Пожар». При срабатывании извещателя ручного ППК «Сигнал-20М» сразу выдает сигнал «Пожар».

По сигналу «Пожар» осуществляется запуск оповещения, выдача сигнала «Пожар» в общую систему пожарной сигнализации здания, выдача сигнала на отключение вентиляции, включение табло светозвукового «Пожар».

Прибор приемно-контрольный «Сигнал-20М» контролирует состояние

резервированного источника питания «РИП» (переход на резервное питание).

Для отключения вентиляции защищаемых помещений предусмотрена

установка устройства коммутационного «УК-ВК/02». Контроль отключения

вентиляции осуществляется шлейфом ППК «Сигнал-20М».

Предусмотрен резерв емкости ППК «Сигнал-20М» не менее 10% общего

количества шлейфов.

2. Система оповещения и управления эвакуацией людей при пожаре

В административно-офисном здании, в котором находятся защищаемые помещения, в соответствии НПБ 104-03* предусмотрен 3-ий тип оповещения. В качестве оборудования системы оповещения применяется оборудование речевого оповещения «Рупор» производства ЗАО НВП «Болид».

Рис. 8 Прибор речевого оповещения “РУПОР”

Таблица 6 Технические характеристики прибора речевого оповещения “РУПОР”

Количество каналов оповещения	2 параллельных
Номинальная суммарная выходная мощность усилителей	200 Вт
Подключаемые акустические модули	высокоомные акустические модули (с входными трансформаторами), рассчитанными на напряжение не менее 100 В
Максимальная длина линии оповещения	200 м
Общая продолжительность одного или нескольких различных речевых сообщений	до 400 с, при записи сообщений в формате МР3
Количество звуковых фрагментов	до 255
Количество сценариев оповещения	до 255
Диапазон воспроизводимых частот речевого оповещения (по электрическому тракту)	от 100 до 16000 Гц
Время задержки начала оповещения	0 до 2 ч 16 мин с шагом 1 с
Настройка времени оповещения	от 1 с до 2 ч 16 мин или без ограничения по времени
Максимальное действующее напряжение входного сигнала линейного входа	0,775 В
Входное сопротивление линейного входа	не менее 10 кОм
Тип входа контроля внешнего оповещения	контакт на замыкание
Световая индикация на лицевой панели	5 светодиодных индикаторов
Датчик вскрытия корпуса	микропереключатель
Коммуникационный порт (для работы в ИСО «Орион»)	RS-485, протокол Орион
Энергонезависимый буфер событий модуля	не менее 300 событий

Продолжение таблицы 6

оммуникационный порт (для работы с ПО «Аудио Сервер»)	RJ-45 Ethernet
Основной источник питания	220В/50 Гц
Резервный источник питания	2 аккумуляторные батареи 12 В, 17 А•ч
Время работы прибора от встроенного источника резервного электропитания в дежурном режиме, не менее	24 ч
Рабочий диапазон температур	от 0 до +40 °C
Габаритные размеры, не более	450x400x210 мм
Масса прибора (с аккумуляторной батареей)	не более 17 кг
Степень защиты оболочки корпуса прибора	IP30
Средний срок службы	10 лет
Программирование модуля	ПО «Аудио Сервер»
Тип монтажа	навесной

«Рупор» предназначен для трансляции предварительно записанной речевой информации о действиях, направленных на обеспечение безопасности при возникновении пожара и других чрезвычайных ситуаций.

«Рупор» обеспечивает работу, как в составе ИСО "Орион", так и автономно от неё. Прибор имеет возможность воспроизведения нескольких речевых сообщений согласно их приоритетам. «Рупор» осуществляет контроль вскрытия корпуса прибора, контроль каналов оповещения и питания. Прибор обладает двумя каналами по 10 Вт, до 5 сообщений длительностью 38 с, управление по RS-485 или от реле.

Электропитание «Рупор» осуществляется от основной сети переменного тока 220В. При пропадании основной сети электропитание осуществляется от устанавливаемой внутри аккумуляторной батареи 12В, 7А*ч.

Управление (запуск) «Рупором» осуществляется нарушением одного из встроенных в прибор шлейфов сигнализации или по сигналу по интерфейсу RS-485.

Пульт контроля и управления «С2000М» контролирует поступлении сигнала о возгорании от пожарных извещателей ППК «Сигнал-20М» и выдает сигнал на запуск прибора речевого оповещения «Рупор». Контроль и информация о состоянии «Рупор» осуществляется по интерфейсу RS-485.

Для формирования сигналов речевого оповещения предусмотрена установка речевых потолочных громкоговорителей (модулей акустических) в помещениях здания. Модули акустические (МА исп.01) устанавливаются в соответствии с планами расположения оборудования в количестве, необходимом для оповещения людей, находящихся в помещениях, согласно нормам НПБ 104-03*.

3. Система охранной сигнализации безадресная

Автоматическая установка охранной сигнализации помещений предназначена для обнаружения несанкционированного проникновения в контролируемые помещения и передачи информации дежурному персоналу.

Система охранной сигнализации проектируется совмещенной с пожарной сигнализацией на основе ППК «Сигнал-20М».

Защита помещений производится двумя рубежами охраны. Первым рубежом охраны блокируются двери помещений на «открытие» извещателями охранными магнитоконтактными «ИО 102-5», окна блокируются извещателями охранными акустическими «Стекло-2» на «разрушение стекол».

Вторым рубежом охраны защищается внутреннее пространство помещений извещателями охранными оптико-электронными объемными «Фотон-15».

Каждое оборудуемое помещение является отдельной зоной охраны.

Электропитание извещателей охранных активных (акустического «Стекло-2» и оптико-электронного «Фотон-15») осуществляется от шлейфа ППК «Сигнал-20М».

ППК «Сигнал-20М» обеспечивает электропитание токопотребляющих извещателей с общим током в шлейфе 3 мА.

Система контроля и управления доступом:

Система контроля и управления доступом предназначена для организации доступа сотрудников и посетителей в офисные помещения и учета рабочего времени.

Системой контроля и управления доступом оборудуются двери в соответствии с техническим заданием.

Для организации доступа в помещения устанавливаются контроллеры «С2000-2», к которым подключаются бесконтактные считыватели идентификационных карточек Proxy-3A и кнопки «Выход».

Рис. 9 Контроллер доступа “С2000-2”

Таблица № Технические характеристики контроллера доступа “С2000-2”

Количество внешних считывателей электронных идентификаторов (ЭИ)	2
Интерфейс подключаемых считывателей	Touch Memory, Wiegand, ABA TRACK II
Touch Memory, Wiegand, ABA TRACK II	двумя светодиодами (зеленым и красным). сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА

Продолжение таблицы 7

Управление звуковым сигнализатором считывателя	есть. сигнал управления "+5В КМОП"
Объем памяти ЭИ (ключей Touch Memory или Proximity-карт)	32768
Количество выходов (электромагнитные реле)	2
Максимальный коммутируемый ток	7А
Максимальное коммутируемое напряжение	30 В
Питание прибора	от внешнего источника постоянного тока
Напряжение питания	10,2 ÷ 15,0 В постоянного тока
Потребляемый ток	не более 120 мА
Готовность к работе после включения питания	не более 5 с
Энергонезависимый буфер событий	32768
Встроенный звуковой сигнализатор	есть
Количество радиальных неадресных шлейфов охранной сигнализации (ШС)	2
Макс. сопротивление проводов ШС без учета оконечного сопротивления	1 кОм
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"	20 кОм
Датчик вскрытия корпуса	микроконтакт
Габаритные размеры	156х107х39 мм
Масса	не более 0,3 кг
Средний срок службы	10 лет
Программирование прибора	в программе UProg.exe
Подключение к ПК	через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа	настенный навесной или на DIN-рейку

Считыватели системы контроля доступом предназначены для считывания идентификационного кода карточки и передачи полученной информации на контроллер.

Для получения информации о факте прохода (открытии двери) и последующей отработки внутренней логики контроллера двери оборудуются извещателями магнитоконтактными «ИО 102-5».

Рис. 10 Извещатель охранный магнитоконтактный

Таблица 8 Технические характеристики извещателя охранного магнитоконтактного

Расстояние срабатывания (до ответной части)	10 мм
Время фиксации нарушения зоны	не более 300 мс
Потребляемый ток	не более 0,5 мА
Время технической готовности	не более 15 с
Рабочий диапазон температур	от минус 30 до +50°C
Относительная влажность	до 93% при +40°C
Степень защиты корпуса	IР41
Габаритные размеры	56х10х8 мм - «С2000-СМК», «С2000-СМК исп.01»  45х13х10 мм - «С2000-СМК Эстет»
Масса	не более 0,01 кг
Средний срок службы	10 лет
Программирование	программа UProg.exe
Тип монтажа	настенный

Извещатели подключаются к контроллеру «С2000-2». «С2000-2» осуществляет контроль одной точки доступа на вход и на выход или двух точек доступа на вход. Интерфейс считывателей - Touch Memory или Виганд.

Объем памяти - 4096 пользователей. Два охранных шлейфа и два выходных реле (два реле 30 В 5A - на замыкание). В случае необходимости возможно применение контроллера «С2000-2». Контроллер «С2000-2» обладает увеличенным объемом памяти ключей (до 8192 идентификаторов) и объемом энергонезависимого буфера событий (до 4095 событий).

Защищаемые двери оборудованы считывателями на вход. Выход

осуществляется по кнопке «Выход». В кабинете генерального директора для удобства устанавливается дополнительная беспроводная радиокнопка «Выход» (радио брелок комплекта Эфир-К) и радиоприемное устройство (Эфир-К). Радиоприемное устройство подключено к контроллеру «С2000-2». Допускается не устанавливать беспроводное оборудование.

Для возможности учета рабочего времени и создания графика доступа сотрудников дверь на входе оборудована считывателями на вход/выход.

Для отображения работы системы контроля доступа применяется компьютер с программным обеспечением АРМ «Орион».

При поступлении сигнала «Пожар» от системы пожарной сигнализации двери, оборудованные системой контроля доступа на путях эвакуации разблокируются для беспрепятственной эвакуации людей. Сигнал на разблокировку поступает по интерфейсу RS-485 от АРМ «Орион».

Контроллеры доступа «С2000-2» объединяются магистралью интерфейса RS-485 в единую систему с остальными приборами интегрированной системы безопасности под управлением ПКиУ «С2000М». ПКиУ «С2000М» обеспечивает связь между приборами "С2000–2", что необходимо для работы функции сетевого Anti-pass-back (запрета повторного прохода) в системе контроля доступа.

Если в момент формирования сообщения контроллер не имел связи с сетевым контроллером (компьютер «Орион-сервер» или ПКиУ «С2000М»), то событие будет храниться в энергонезависимом буфере, и при восстановлении связи по интерфейсу RS-485, будет передано в сетевой контроллер с указанием времени и даты его возникновения. Размер буфера событий в энергонезависимой памяти (EEPROM) - 2047 событий.

Идентификационные коды доступа хранятся непосредственно в контроллерах доступа «С2000-2». Хранение кодов в памяти контроллеров позволяет уменьшить время предоставления доступа, включение функции Anti-pass-back (запрета повторного прохода).

Возможны два варианта работы контроллеров доступа «С2000-2». В

нормальном режиме контроллеры работают под управление компьютера или

локально. При неисправности ПК или сбое в работе магистрали RS-485 контроллер автоматически переходит в автономный режим работы.

Нормальный режим работы:

В нормальном режиме контроллер предоставляет как локальный, так и централизованный доступ. Локальный доступ в нормальном режиме предоставляется по тем идентификаторам (ключам), которые занесены в базу данных контроллера, не заблокированы, у которых имеются права доступа в данную зону, для которых выполнены условия предоставления доступа и не зафиксировано нарушений режима доступа (нарушение временной зоны, нарушение правила anti-pass-back, истек срок действия ключа) и при условии, что на охране нет блокирующих доступ ШС.

При локальном доступе (при наличии связи по интерфейсу RS-485)

контроллеры доступа передают информацию по интерфейсу только о

произошедших событиях (предоставление доступа, ключ, тревожные события и пр.).

Централизованный доступ предоставляется по ключам, которые не занесены в базу данных контроллера, по команде сетевого контроллера (компьютер «Орион-сервер»).

Централизованный режим работы:

При таком варианте организации работы коды не хранятся в памяти

контроллера доступа «С2000-2». Контроллер получает пришедший

идентификационный код от считывателя и отсылает по интерфейсу RS-485 на сетевой контроллер (компьютер «Орион-сервер»). Сетевой контроллер, по

результатам сравнения полученного кода и кодов, хранимых в базе, выдает

управляющий сигнал на контроллер доступа. Контроллер доступа управляет

исполнительным механизмом.

4. Система телевизионного видеоконтроля

Система охранного видеонаблюдения предназначена для передачи визуальной информации об обстановке в охраняемых зонах на персональный компьютер, установленный в помещении охраны и видеодокументирования происходящих событий. В качестве персонального компьютера используется компьютер, используемый в системе контроля доступа.

Для внутреннего видеонаблюдения применяются IP-видеокамеры «AXIS 221» производства «AXIS». Передача видеоинформации выполняется непосредственно в локальную сеть LAN.

Для системы видеонаблюдения применяется отдельная локальная сеть, не связанная с общей системой офиса.

Интеграция видеоизображения с видеокамер и оборудования СКУД, АУПС, ОС осуществляется на программном уровне.

Питание видеокамер осуществляется по витой паре (РоЕ) от коммутатора сетевого LAN «D-link DES-1008P».

Рис. 11 Сетевой коммутатор

Для отображения информации на мониторе компьютера используется

программное обеспечение ПО Орион: Видеосистема "Орион-Видео".
