5. Захист приладів і навколишнього серидовища

Широке використання приладів в різних галузях людської діяльності все частіше піднімає питання щодо їх впливу на навколишнє серидовище. Тому вирішення питань захисту приладів і навколишнього серидовища рекомендовано починати з етапу, конструкторської підготовки виробництва. З урахуванням тенденції щодо збільшення виробництва та виробничих швидкостей, ці завдання стосуються, в першу чергу, захисту від шуму та вібрацій. Однак, не менш важливим є забезпечення захисту від механічних та теплових впливів, впливів електомагнітного поля і т. д.

Зміна умов навколишнього серидовища та розширення області застосування, наприклад використання приладів в екстремальних кліматичних умовах, вимагає підвищення вимог до виконання функцій та надійності, а також до захисту самого виробу. Кліматичні умови впливають на прилад при транспортуванні, зберіганні та експлуатації. Температура та вологість повітря, пил, несприятливі погодні умови та інші негативні фактори відіграють значну роль у роботоздатності приладів, тому вони повинні враховуватись при розробці ціленаправлених конструктивних заходів по захисту обладнання та програм випробувань при тих вимогах, що відповідають встановленим нормам. Для розробки та експлуатації необхідні конкретні дані про захист від теплових впливів, вологості та кліматичних перенавантажень.

5.1. Захист від кліматичних впливів

Кліматичний вплив обумовлений атмосферними умовами ззовні та всередині приміщень в залежності від часу доби та пори року. До таких умов відносять: температуру, вологість, тиск повітря, сонячне випромінювання, вітер, дощ, росу, сніг, лід, промислові гази, що входять у склад повітря ( наприклад NaCI, СО2, SO2 ), пісок, пил, промислові включення у вигляді пліснявих грибків та бактерій, і т. д. До цих умов відносять також взаємодію з комахами, гризунами і термітами.

5.1.1. Кліматичні зони та райони

Для виробництва технічних виробів виділяють дев'ять кліматичних зон, що характеризуються метеорологічно та статистично достовірними граничними умовами навколишнього серидовища (температура та відносна вологість повітря, парціальний тиск водяної пари, космічне випромінювання). Крім того, розрізняють мікроклімат (табл. 5.1) та мезо- і макроклімат.

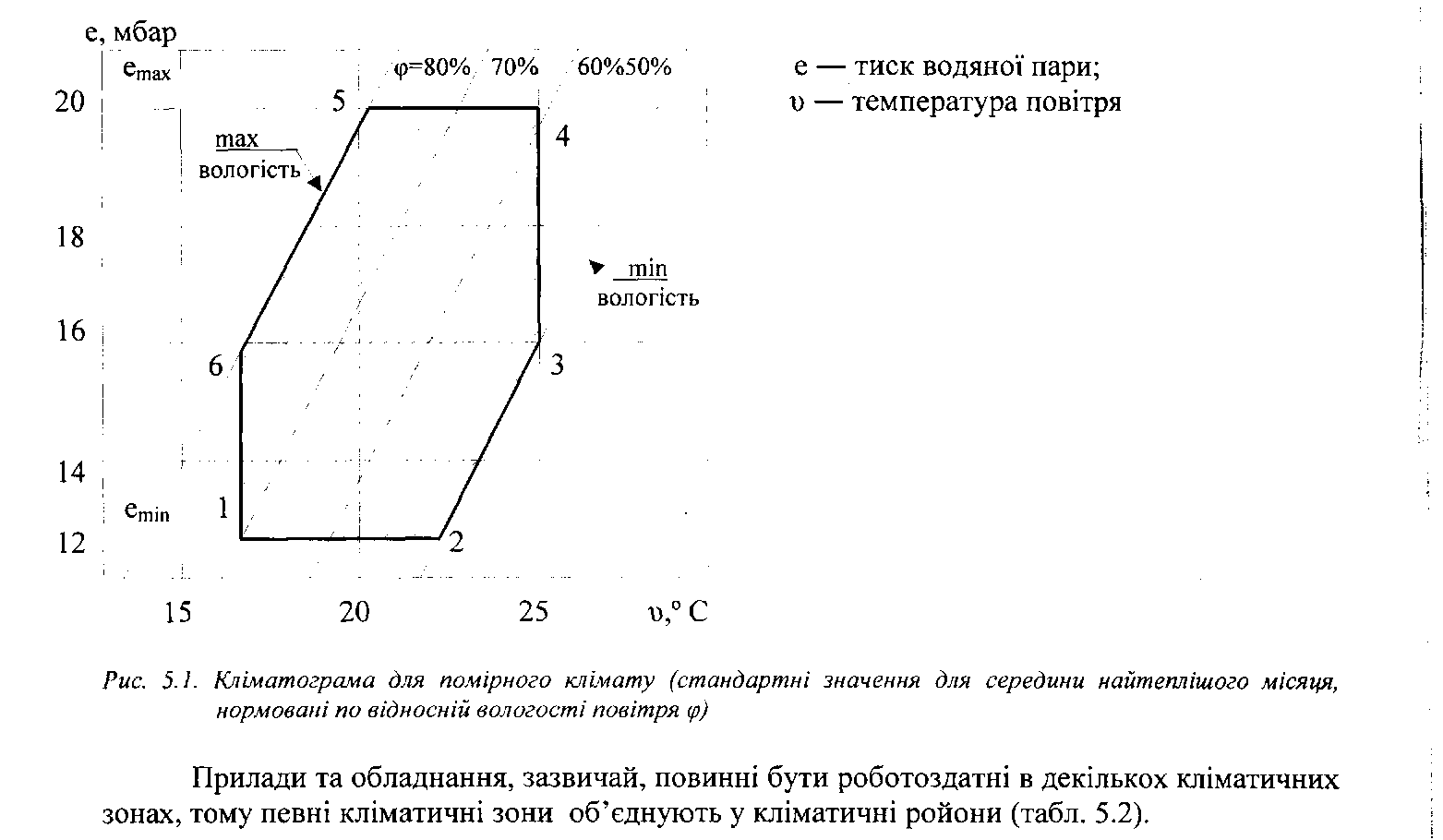

Граничні умови навколишнього серидовища, що характеризують кліматичну зону, можна наглядно представити з допомогою кліматограми (рис. 5.1). На ній дві паралельні до осі абсцис лінії відповідають значенням найвищого та найнижчого тисків водяної пари е, дві паралельні до осі ординат лінії — значенням найвищої та найнижчої температур повітря v та дві лінії, що під кутом, — значенням максимальної та мінімальної відносної вологості повітря ф. Інші дані потрібно шукати у відповідних стандартах.

За допомогою побудованої таким чином кліматограми можна визначити імовірності появи визначених погодних умов у досліджуваній зоні у відповідний період часу. При цьому лінії, що обмежують кліматограму, відповідають екстремальним погодним умовам, що рідко зустрічаються, а область всередині кліматограми описує умови з високою імовірністю появи. Кутові точки характеризують малоімовірні, але необхідні для врахування, прояви: 1 — найнижчу ентальпію (тепловміст) повітря; 2 — найнижчу вологість повітря;

3 — найгарячіше сухе повітря; 4 — найвищу ентальпію повітря; 5 — найвищу вологість повітря; 6 — найхолодніше повітря. Понад 90% всіх можливих природніх умов знаходяться в межах кліматограми, що побудована за граничними середньодобовими значеннями.

Кліматична зона	Позначення	Приклад
Помірна	п	Цетральна Європа
Помірно холодна	nf	Скандинавські держави
Холодна	f	Канада
Екстремально холодна	ff	Центральний Сибір
Жарка суха	ta	Південь та центр США
Екстремально жарка суха	taa	Судан
Жарка волога	th	Екваторіальні райони
Чергуюча	tha	В'єтнам
Екстремально жарка волога	thh	Персидська затока
