Практична частина
Приклад
Розрахувати параметри цегляної димової труби та підібрати димосос для чотирьох котлів ДКВР 10-13, що працюють на рідкому паливі. Витрати палива на один котел – 574,4 кг/год; об'єм димових газів при спалюванні 1 кг палива – 14,88 м3/кг.
Рішення:
Розрахунок димової труби
Сумарні витрати палива для всіх котлів складають 2299,2 кг/год, згідно з додатком К визначаємо висоту димової труби Н = 30 м.
За формулою (31) визначаємо зниження температури димових газів за рахунок присосів повітря в димовій трубі
За допомогою додатка Ж визначаємо температуру димових газів, вона дорівнює 2060С.
Температуру димових газів на виході з димової труби визначаємо за формулою (30)

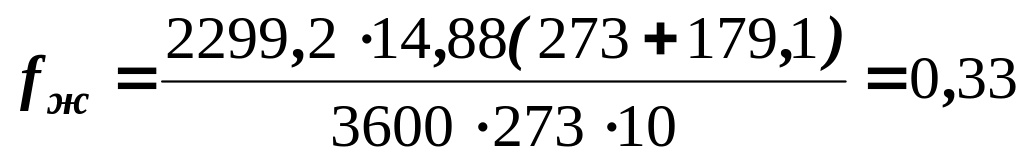

1. Визначаємо площу живого перерізу димової труби за формулою (29)
м2.
2. Визначаємо діаметри димової труди.

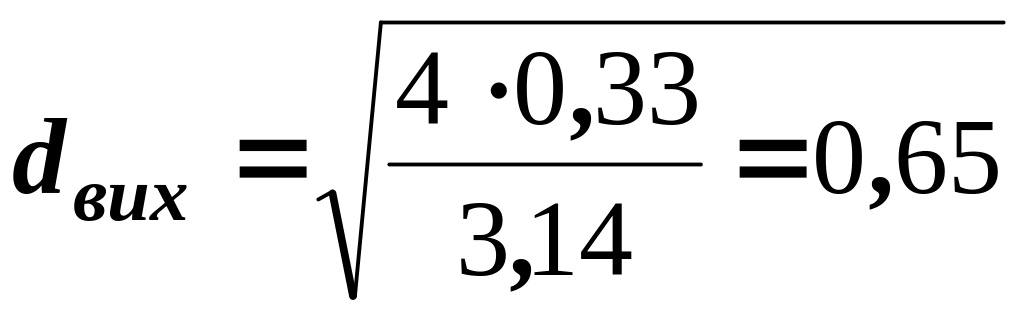

За формулою (32) визначаємо вихідний розрахунковий діаметр димової труби, м
.
Приймаємо
найближчий стандартний діаметр
= 1,2
м.

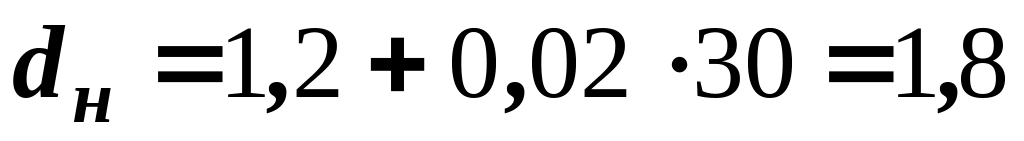

Для цегляної труби розраховуємо ще середній та нижній діаметри, м, за формулами (33) та (34)
;
.

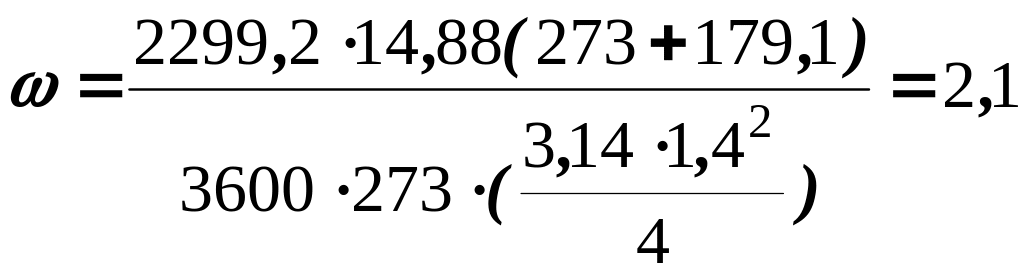

Визначення уточненої швидкості руху димових газів, м/с, за формулою (35)
.
Підбір димососа

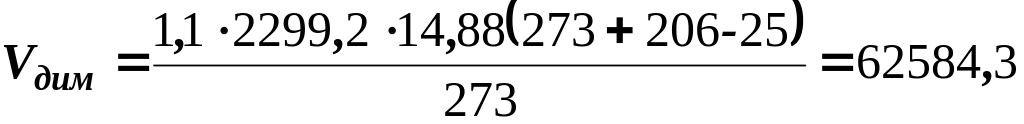

Визначаємо продуктивність димососа, м3/год, за формулою (36)
На основі визначеної продуктивності, користуючись [6, с.410-415] підбираємо димосос та визначаємо наступні параметри:
1) марку димососа –ДН-17;
2) марку електродвигуна – АО 2-92-8 (55 кВт);
3) ККД - 82%.
Для самостійного опрацювання:
Задача №1
Розрахувати параметри цегляної димової труби та підібрати димосос для трьох котлів ДКВР 6,5-13, що працюють на твердому паливі. Витрати палива на один котел – 480 кг/год; об'єм димових газів при спалюванні 1 кг палива – 12,7 м3/кг.
Задача №2
Визначити діаметр сталевої димової труби для котельні з п'ятьма котлами ДКВР 2,5-13, що працюють на газоподібному паливі. Витрати палива на один котел – 500 м3/год; об'єм димових газів при спалюванні 1 м2 палива – 11,5 м3/м3.
Задача №3
Підібрати димосос для трьох котлів ДКВР 4-13, що працюють на твердому паливі. Витрати палива складають 3000 кг/год, об'єм димових газів при спалюванні 1 кг палива – 14,2 м3/кг.
Практичне заняття № 6
Визначення викидів забруднюючих речовин, що виділяються з димової труби в атмосферне повітря
Теоретична частина
Визначення викидів забруднюючих речовин розрахунковим методом здійснюється за допомогою “Показників емісії (питомих викидів) забруднюючих речовин в атмосферне повітря різними виробництвами” (Український науковий центр технічної екології, 2004 р.) та методикою визначення “Викиди забруднюючих речовин в атмосферу від енергетичних установок” (Міністерство палива та енергетики України. Київ, 2002 р.)
Розрахункові методи визначення викиду забруднювальної речовини базуються на використанні показника емісії. Показник емісії характеризує масову кількість забруднювальної речовини, яка викидається енергетичною установкою в атмосферне повітря разом із димовими газами, віднесену до одиниці енергії, що виділяється під час згоряння палива. Показник залежить від багатьох чинників. Існують два показники емісії – узагальнений та специфічний.
Узагальнений показник емісії забруднювальної речовини є середньою питомою величиною викиду для певної категорії енергетичних установок, певної технології спалювання палива, певного виду палива з урахуванням заходів щодо зниження викиду забруднювальної речовини. Він не враховує особливостей хімічного складу палива.
Специфічний показник емісії є питомою величиною викиду, яка визначається для конкретної енергетичної установки з урахуванням індивідуальних характеристик палива, конкретних характеристик процесу спалювання та заходів щодо зниження викиду забруднювальної речовини.
За наявності обох показників емісії забруднювальної речовини необхідно використовувати специфічний.
Валовий викид j-ї забруднюючої речовини Ej, т, що надходить в атмосферу з димовими газами енергетичної установки за проміжок часу, визначається як сума валових викидів цієї речовини під час спалювання різних видів палива, у тому числі під час їх одночасного спільного спалювання:
,
(37)
де
–
валовий викид j-ї забруднюючої речовини
під час спалювання і-го палива за
проміжок часу, т;
– показник
емісії j-ї забруднюючої речовини для
і-го палива, г/ГДж;
– витрата
і-го палива за проміжок часу, т;
– нижча
робоча теплота згорання і-го палива,
Мдж/кг.
