Министерство образования и науки Украины

Донбасская государственная машиностроительная академия (ДГМА)

А. В. Лютая

А. В. Периг

ИСПОЛНИТЕЛЬНЫЕ МЕХАНИЗМЫ И РЕГУЛИРУЮЩИЕ ОРГАНЫ. ГИДРАВЛИКА, ГИДРО- И ПНЕВМОПРИВОДЫ

Методические указания и контрольные задания для самостоятельного изучения

Учебное пособие для студентов всех инженерно-технических специальностей заочной формы обучения

Утверждено

на заседании ученого совета ДГМА

Протокол № от

Краматорск

ДГМА

2014

УДК 62-82: 532: 621.22: 621.82 (075.8)

ББК 32.965: 30.123: 31.56я73

Л 96

Рецензенты:

Т.В. Кухтик, д.т.н., проф., ректор Донбасского института техники и менеджмента международного научно-технического университета, г. Краматорск;

М.Л. Роганов, к.т.н., ректор Института повышения квалификации и переподготовки кадров, г. Краматорск.

Навчальний посібник містить методичні вказівки та контрольні завдання і укладений відповідно до діючих програм дисциплін «Виконавчі механізми і регулюючі органи» та «Гідравліка, гідро- та пневмоприводи», які читаються студентам всіх інженерно-технічних спеціальностей заочної форми навчання Донбаської державної машинобудівної академії.

Лютая, А. В.

Л 96 Исполнительные механизмы и регулирующие органы. Гидравлика, гидро- и пневмоприводы : методические указания и контрольные задания для самостоятельного изучения : учебное пособие для студентов всех инженерно-технических специальностей заочной формы обучения / А. В. Лютая, А. В. Периг. – Краматорск : ДГМА, 2014. – 72 с.

ISBN

Учебное пособие содержит методические указания и контрольные задания, и составлено в соответствии с действующими программами дисциплин «Исполнительные механизмы и регулирующие органы» и «Гидравлика, гидро- и пневмоприводы», которые читаются студентам всех инженерно-технических специальностей заочной формы обучения Донбасской государственной машиностроительной академии.

УДК 62-82: 532: 621.22: 621.82 (075.8)

ББК 32.965: 30.123: 31.56я73

ISBN  Периг А. В., Лютая А. В., 2014

 ДГМА, 2014

Содержание

СОДЕРЖАНИЕ 3

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ОБЪЕМНОГО ГИДРОПРИВОДА ПО ЕСКД 5

ПРЕДИСЛОВИЕ 7

1 ОБЩИЕ СВЕДЕНИЯ О ГИДРОПРИВОДАХ 8

1.1 Введение 8

1.2 Распределительная и контрольно-регулирующая аппаратура 8

1.2.1 Регуляторы 8

1.2.1.1 Регуляторы давления – предохранительные и редукционные клапаны 8

1.2.1.1.1 Предохранительный клапан 9

1.2.1.1.2 Редукционный клапан 9

1.2.1.2 Регуляторы расхода и скорости – дроссели 9

1.2.2 Распределительные устройства 11

1.2.3 Элементы системы управления 12

1.2.3.1 Реле давления 12

1.2.3.2 Реле времени 12

1.2.3.3 Датчики давления 13

1.2.3.4 Логические элементы 14

1.2.3.5 Вспомогательные устройства 14

1.2.3.5.1 Гидроаккумуляторы 14

1.2.3.5.2 Фильтры 14

2 ГИДРОПРИВОДЫ 15

2.1 Гидроприводы общего назначения 15

2.2 Гидроприводы с дроссельным регулированием 16

2.2.1 Дроссель на входе гидроцилиндра 16

2.2.2 Дроссель на входе гидродвигателя с неограниченным вращательным движением (гидрораспределитель в рабочей позиции II) 19

2.2.3 Дроссель на выходе гидроцилиндра 21

2.2.4 Дроссель на выходе гидродвигателя с неограниченным вращательным движением – на выходе гидромотора 23

2.2.5 Дроссель, установленный параллельно гидроцилиндру 25

2.2.6 Дроссель, установленный параллельно гидромотору 26

2.3 Гидроприводы с объемным регулированием 28

2.3.1 Гидропривод с регулируемым насосом и гидроцилиндром 28

2.3.2 Гидропривод с регулируемым насосом и нерегулируемым гидромотором 31

2.3.3 Гидропривод с регулируемыми насосом и гидромотором 34

2.3.4 Гидропривод с нерегулируемым насосом и регулируемым гидромотором 36

3 ВАРИАНТЫ КОНТРОЛЬНЫХ ЗАДАНИЙ ПО АНАЛИЗУ ГИДРОСХЕМ С ДРОССЕЛЬНЫМ И ОБЪЕМНЫМ РЕГУЛИРОВАНИЕМ 39

3.1 Пример выполнения анализа принципа работы гидропривода по представленной гидросхеме 39

3.2 Общие рекомендации к выполнению контрольных заданий 40

3.3 Контрольная работа 41

            Задание 1 41

            Задание 2 42

            Задание 3 43

            Задание 4 44

            Задание 5 45

            Задание 6 46

            Задание 7 47

            Задание 8 48

            Задание 9 49

            Задание 10 50

            Задание 11 51

            Задание 12 52

            Задание 13 53

            Задание 14 54

            Задание 15 55

            Задание 15 56

            Задание 17 57

            Задание 18 58

            Задание 19 59

            Задание 20 60

            Задание 21 61

            Задание 22 62

            Задание 23 62

            Задание 24 63

            Задание 25 64

            Задание 26 65

            Задание 27 66

            Задание 28 67

            Задание 29 68

            Задание 30 70

СПИСОК ЛИТЕРАТУРЫ 71

Условные обозначения элементов объемного гидропривода по ескд

Элемент гидросхемы	Условное обозначение элемента
Гидронасосы

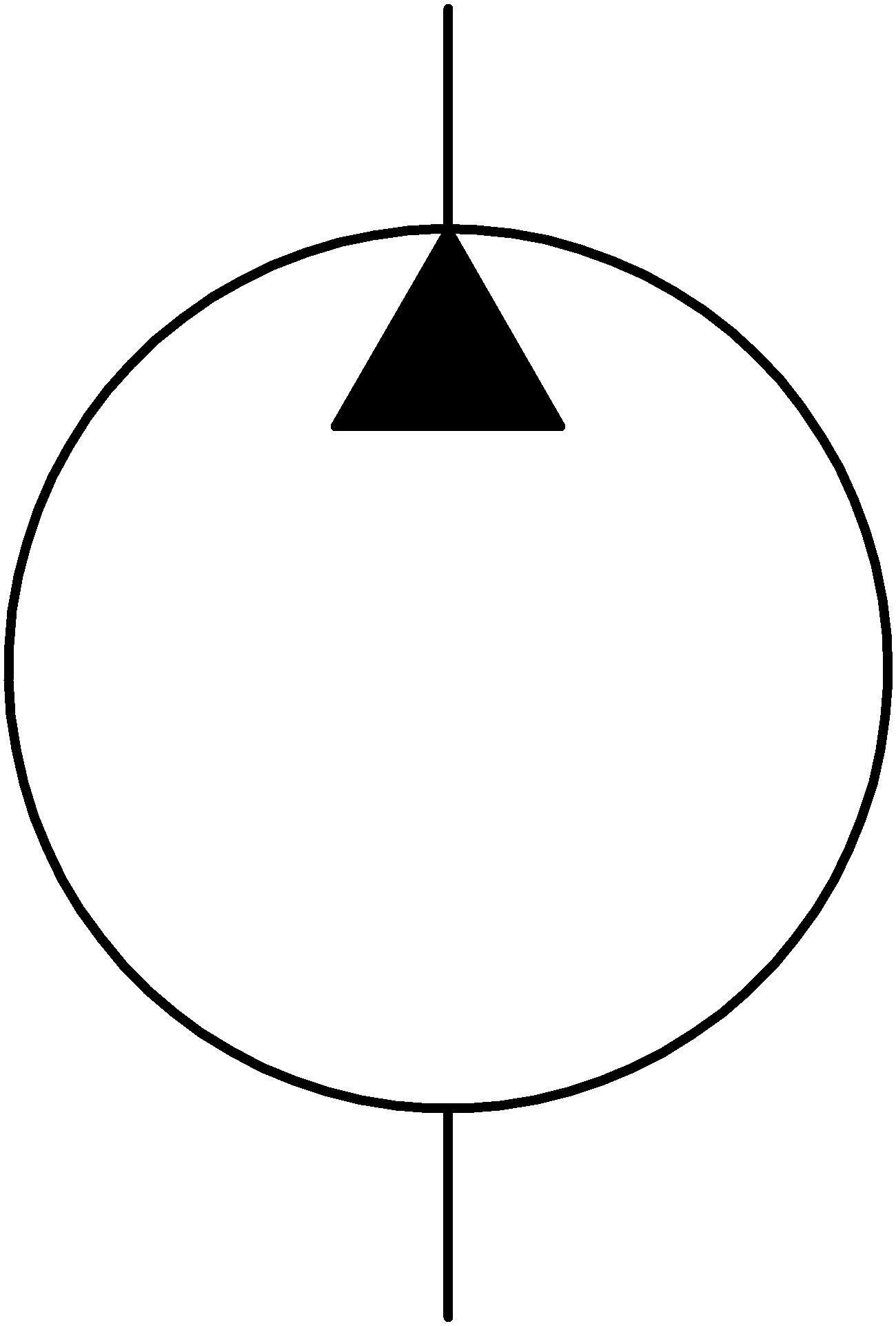

Нерегулируемый с постоянным направлением потока и постоянной производительностью (подачей)

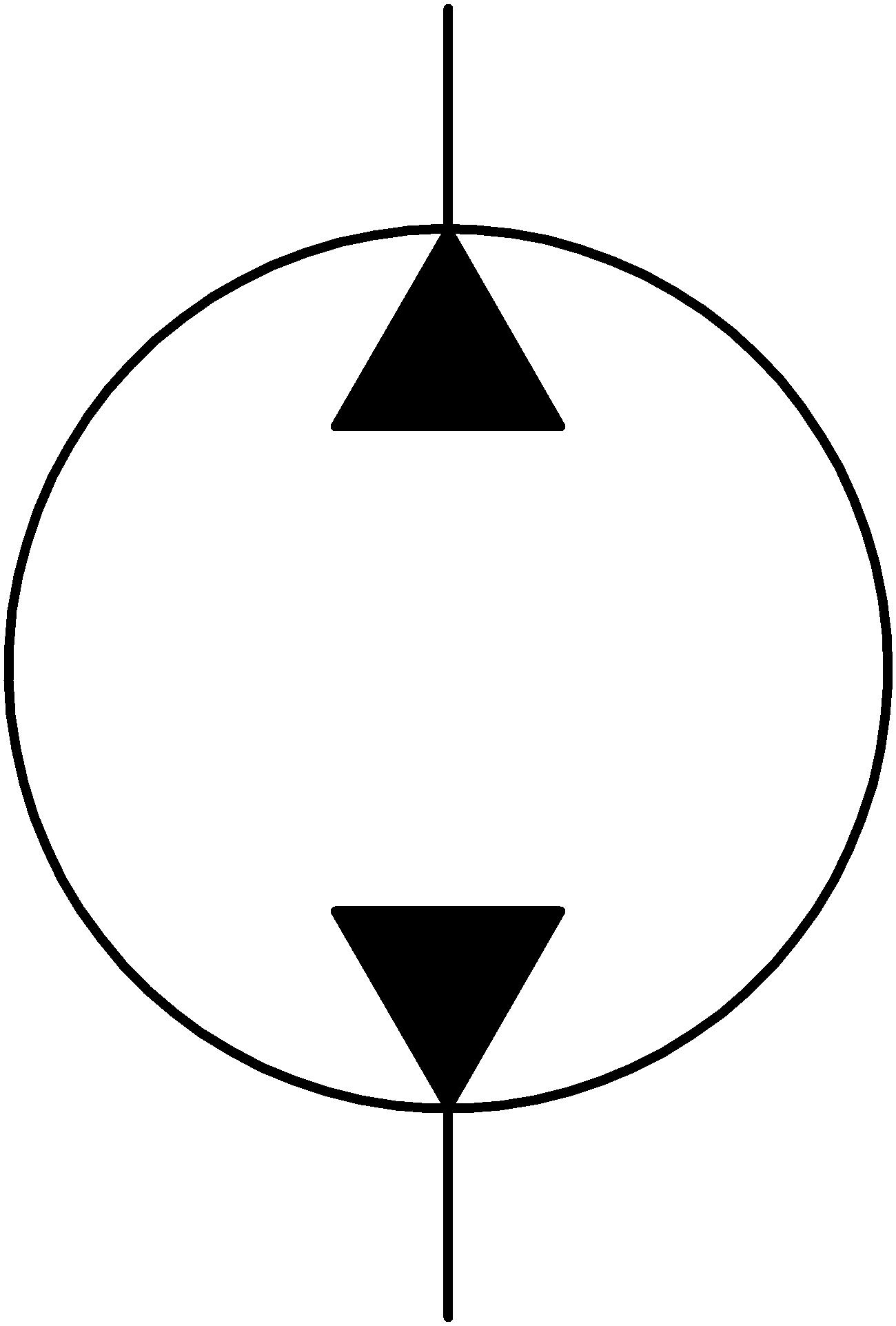

Нерегулируемый с реверсивным направлением потока

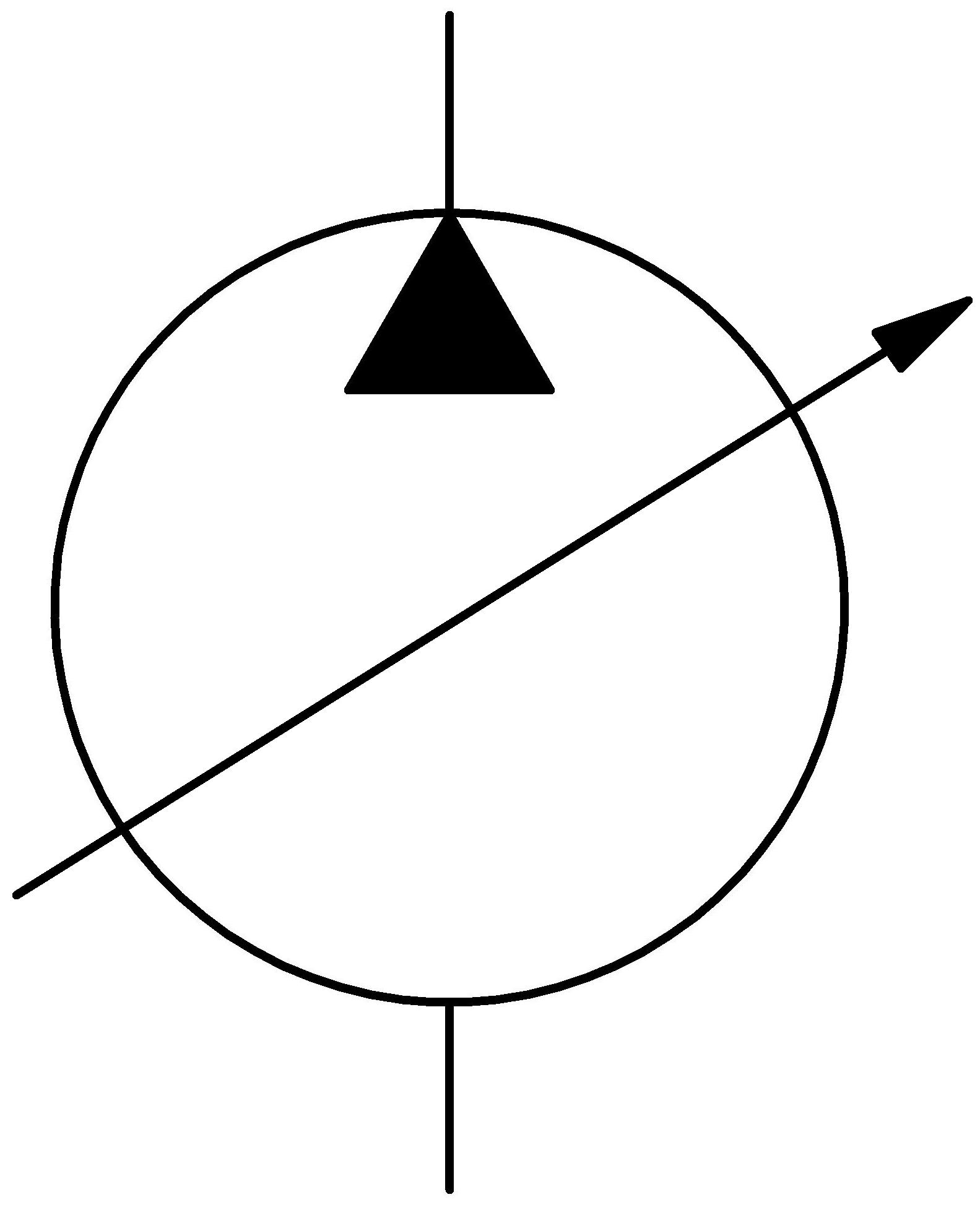

Регулируемый (с регулируемой подачей), нереверсивный
Гидродвигатели

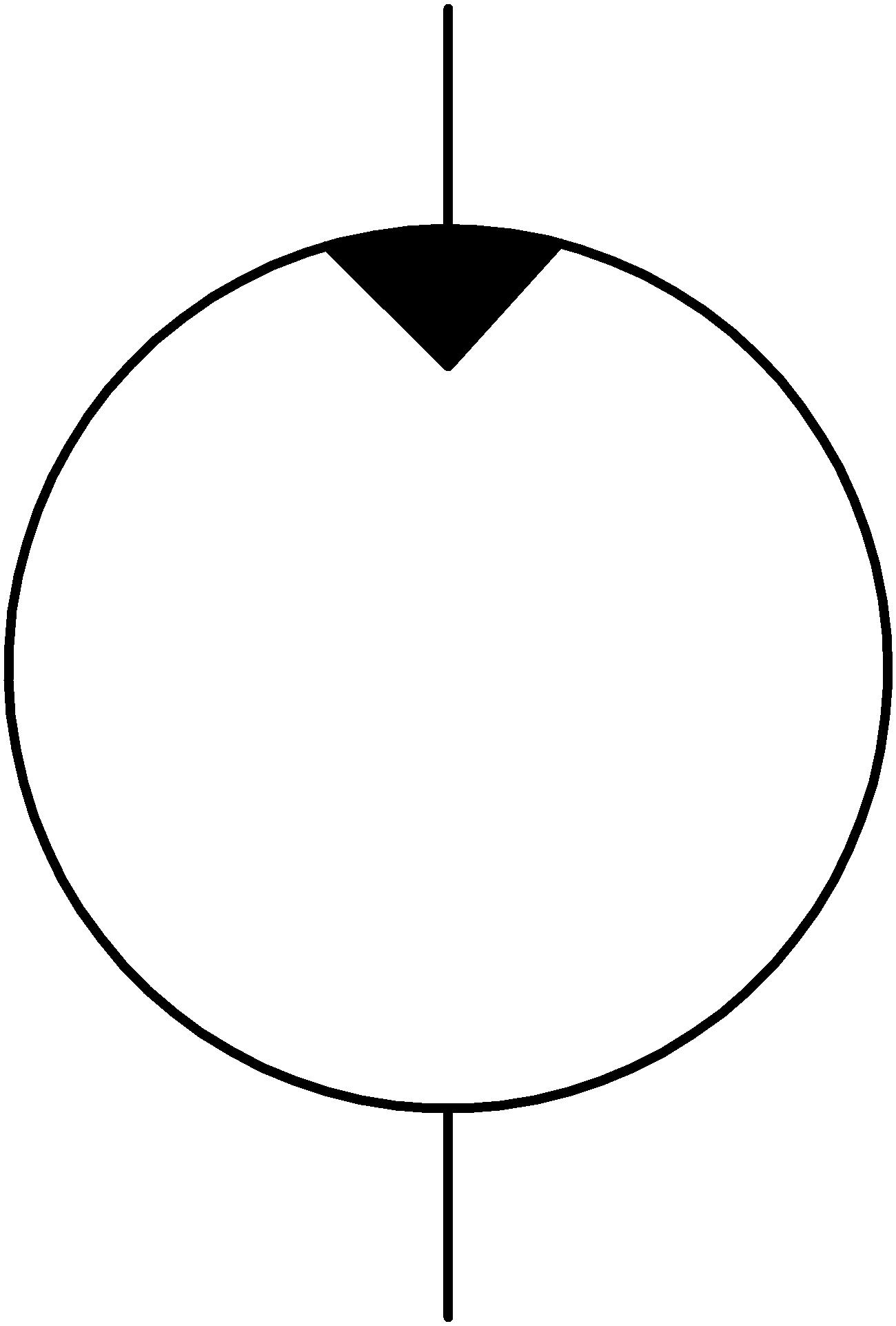

Гидромотор нерегулируемый с постоянным движением потока (с нерегулируемым расходом)

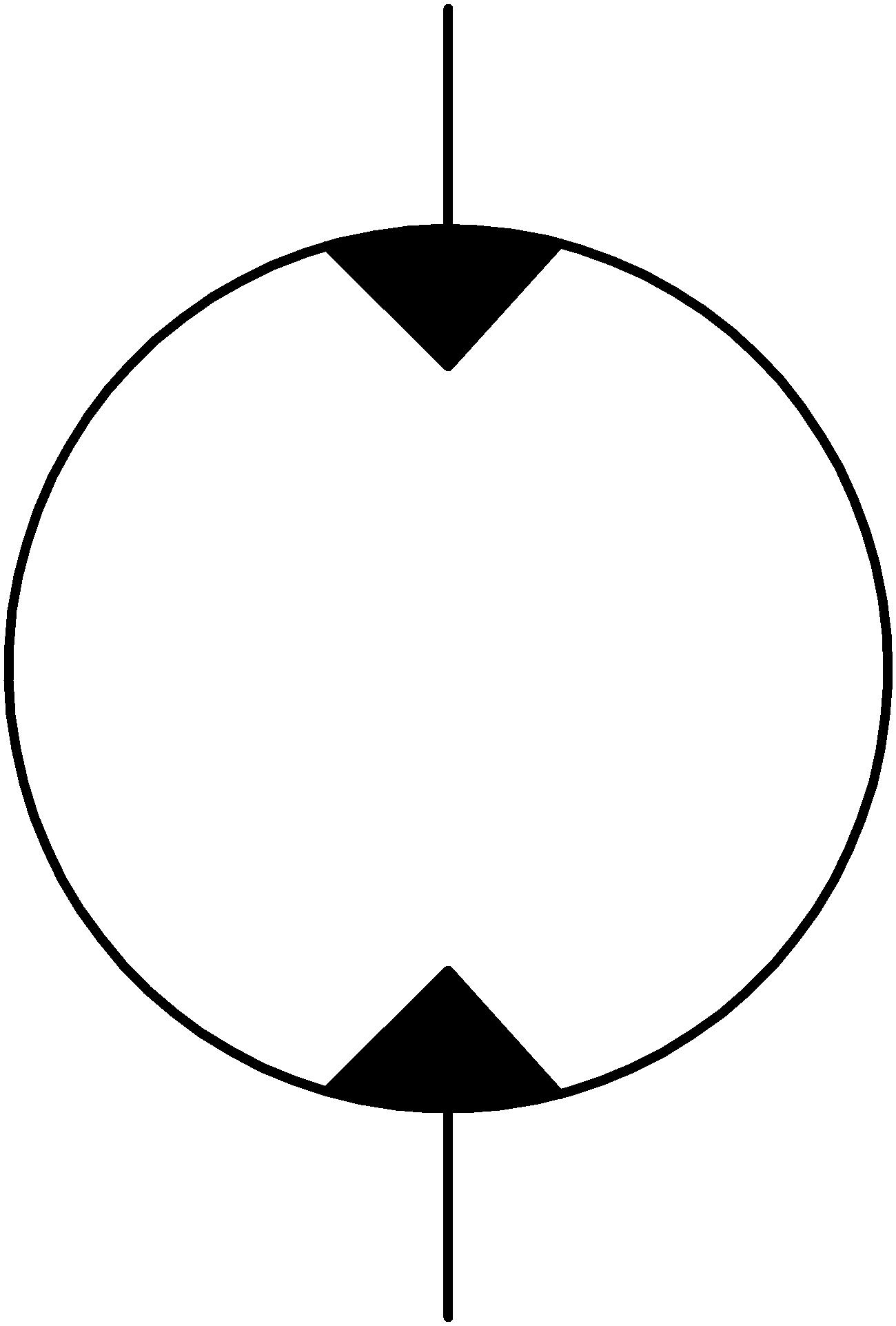

Гидромотор с реверсивным направлением потока

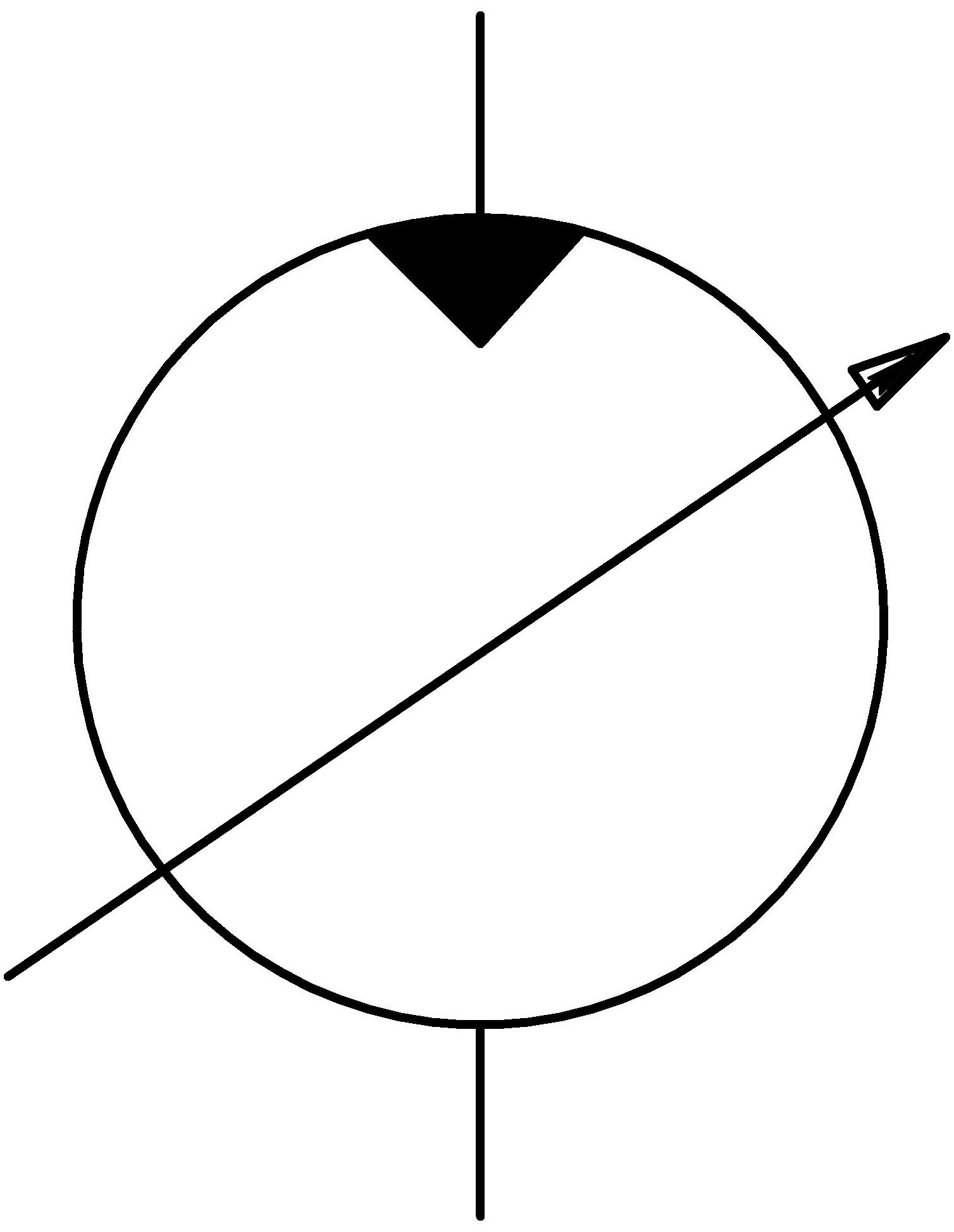

Гидромотор регулируемый (с регулируемым расходом)

Элемент гидросхемы	Условное обозначение элемента
Гидроцилиндр поршневой

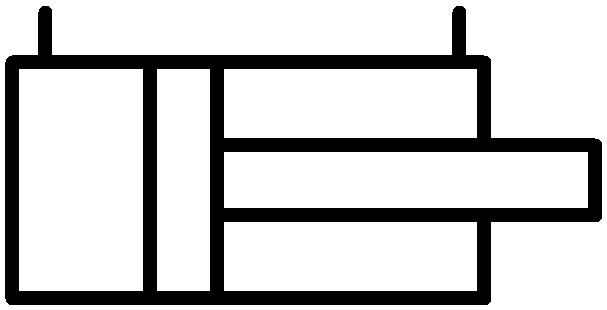

С односторонним штоком

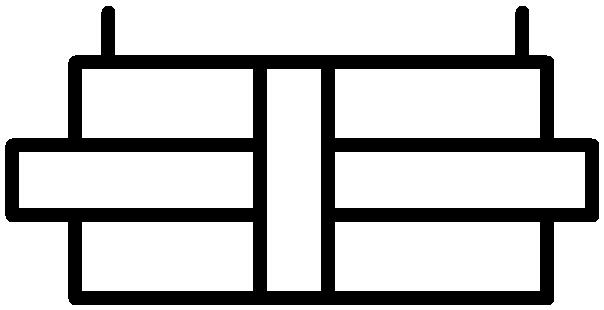

С двухсторонним штоком
Гидроаппараты

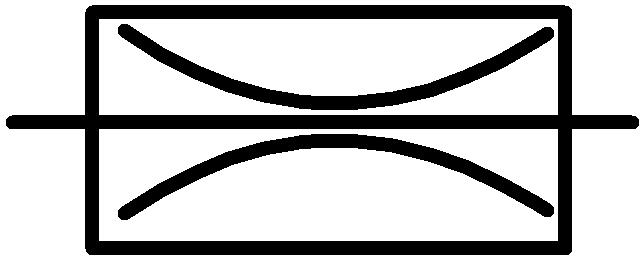

Дроссель нерегулируемый

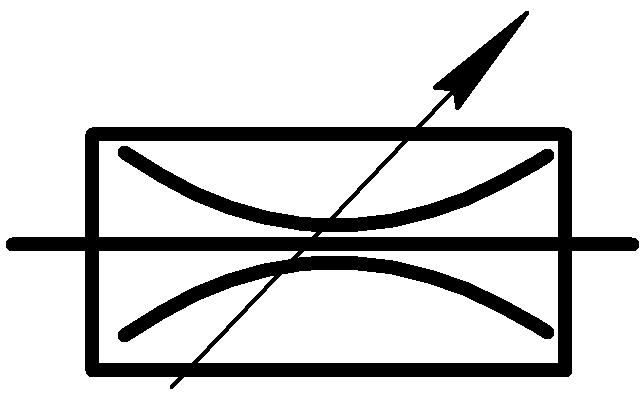

Дроссель регулируемый за счет изменения площади его проходного сечения

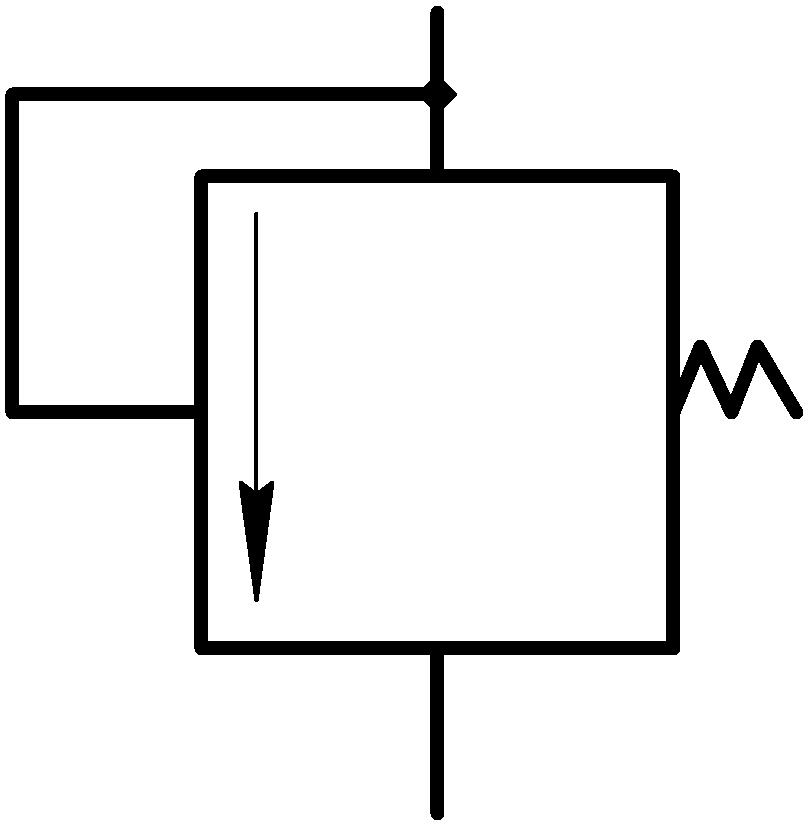

Напорный клапан (в режиме предохранительного предохраняет систему от давления большего, чем давление его настройки)

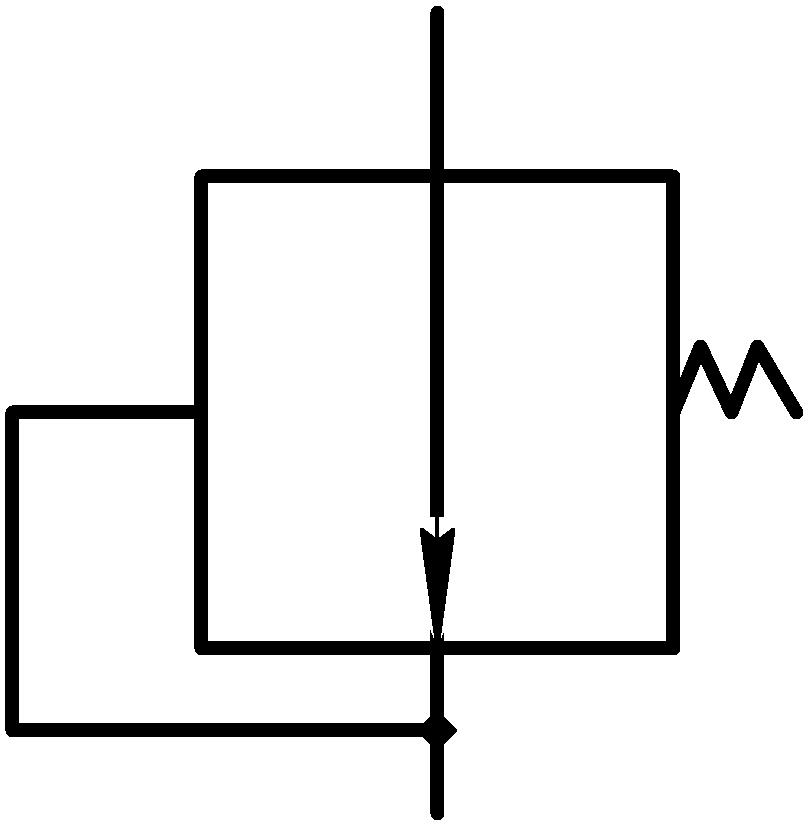

Редукционный клапан
Гидроаппараты
Обратный клапан

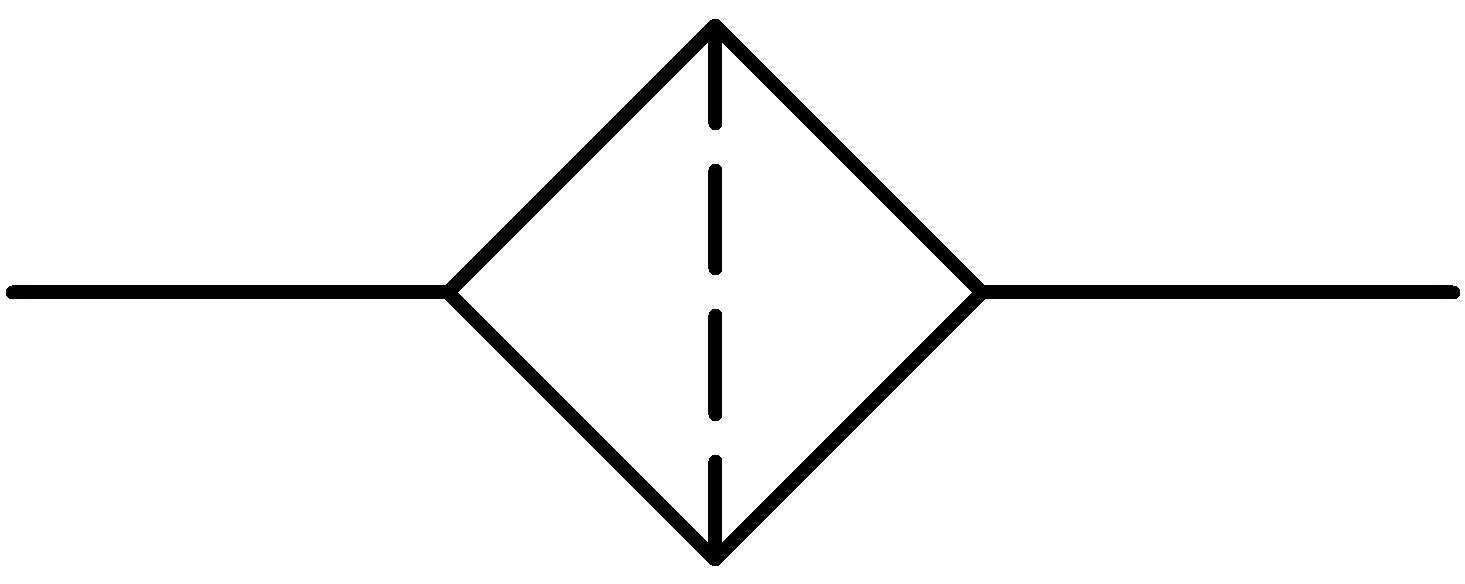

Фильтр
Гидробак с атмосферным давлением
Гидрораспределители

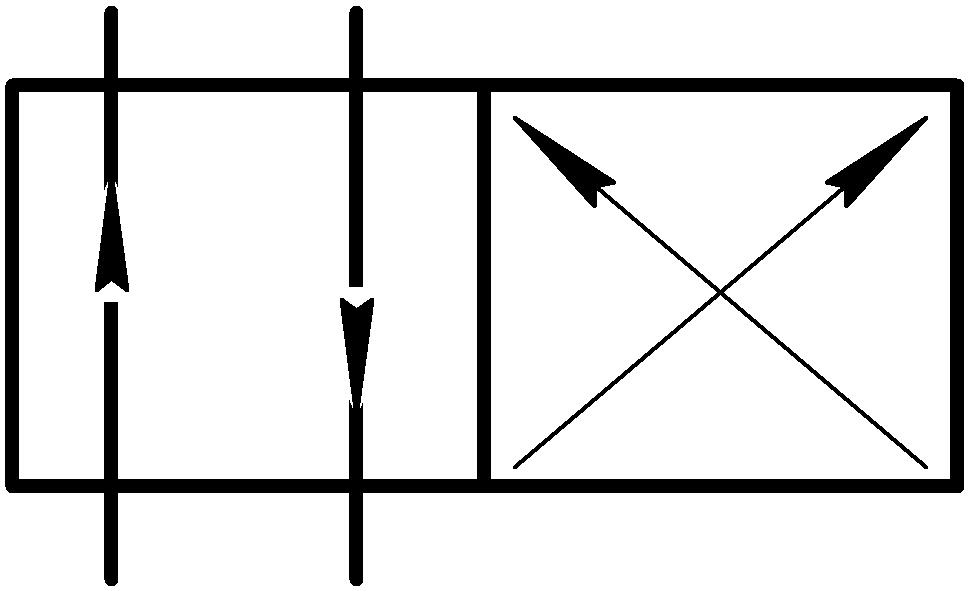

Двухпозиционный

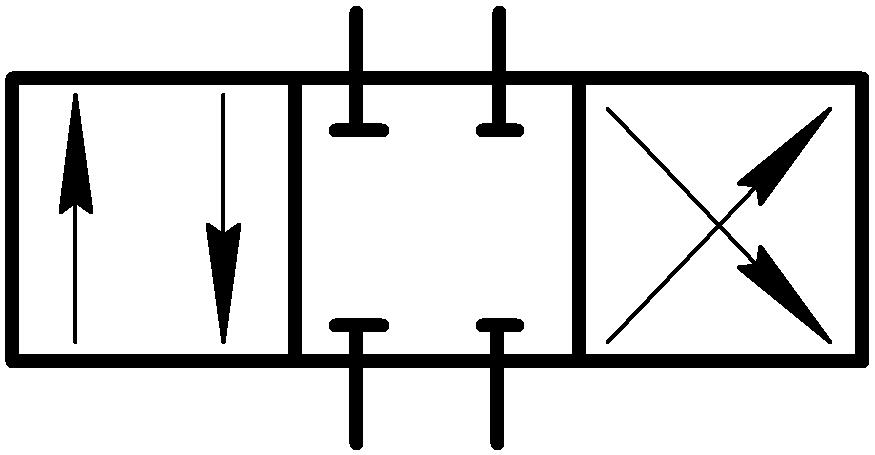

Трехпозиционный с перекрытием потока в исходной позиции
