140. Что такое частота стежков?
141.Исполнительные инструменты швейной машины. Устройство швейной машинки

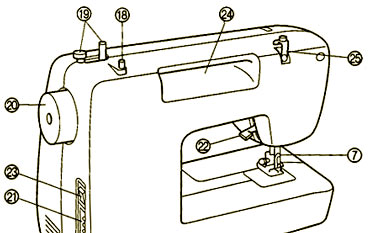

Основные
части швейной машины:
1.
Ручка выбора вида строчки. С помощью
этой ручки вы устанавливаете необходимый
вид строчки: прямая, штопка, зигзаг или
смещение иголки для пришивания молнии,
выполнение петли и др.
2. Винт точной
настройки выметывания петель. Не у
каждой машинки бывает такая регулировка.
Она предназначена для выравнивания
частоты (густоты) строчки зигзаг при
выполнении петли. То есть, в одном из
направлений зигзаг будет реже, поэтому
прежде чем выполнять петлю, проверьте
ее на обрезке такой же ткани. И если
необходимо выполните регулировку.
3.
Рычаг
нитепритягивателя
4.
Съемный столик с отделением для хранения
принадлежностей
5. Дисковый
регулятор натяжения верхней нити
6.
Клавиша шитья в обратном направлении
7.
Приспособление
для обрезки нити.
Очень удобное приспособление, но
требующее определенной привычки. Обычно
им редко пользуются, просто забывая про
него, обрезая нитку ножницами.
8. Узел
адаптера прижимной лапки
9. Винт
крепления адаптера прижимной лапки
10.
Прижимная лапка
11.
Игольная
пластина
12.
Челночный узел
13.
Шпульный
колпачок
14.
Гребенки
транспортера ткани
15.
Игла
16. Винт иглодержателя
17.
Крышка челночного устройства
18.Стержень
для установки катушки
19. Устройство
намотки шпулек
20. Маховик
21. Гнездо
подключения педали
22. Рычаг прижимной
лапки
23. Выключатель питания и лампочки
подсветки
24. Встроенная ручка для
переноски
25. Направляющая нити,
регулятор натяжения нити при намотке
на шпульку
142. Игла. Конструкция, назначение.
Стро
ение
иглы 1 — торец, 2 — колба, 3 —
переходный конус, 4 — стержень, 5 —
выемка, 6 — ушко, 7 — острие, 8 —
длинный желобок, 9 — прерывистый
желобок, 10 — перемычка Размеры L —
общая длина иглы, l1 — длина от торца
до ушка, l — длина колбы, d - диаметр
стержня, D - диаметр колбы
Изображение из ГОСТ 22249-82 — Иглы к швейным машинам. Типы и основные размеры.
Типы
Прямые с ушком.
Двухстержневые (двойные).
Прямые без ушка.
Прямые без ушка с коленом.
Прямые с крючком.
Прямые с крючком и коленом.
Радиусные с ушком.
Радиусные без ушка.
Радиусные с крючком.
Тип
В зависимости от производителя, тип игл для швейных машин маркируется различными обозначениями.
Для бытовых машин
130 / 705 H / HAx1 — стандартные (универсальные) иглы для бытовых швейных машин и оверлоков.
EL×705 / HA×1 SP, DC×1 / 81×1, 16×231 / DB×1, 2054 / 16×75 — для бытовых оверлоков.
Для промышленных машин
DP×5 / 135×5 / 134R:797 / 0319-02 — для машин челночного стежка.
DC×27 / 0029-02 — для оверлоков.
Номер Номер (размер, толщина иглы) обозначается целым двузначным или трёхзначным числом, являющимся диаметром стержня (в миллиметрах), умноженным на 100 (размеры от 50 до 400) Двухстержневые иглы имеют дополнительный размер межосевого расстояния стержней (в миллиметрах).Чем больше номер, тем для более толстых и плотных материалов применяется игла.У производителей швейных игл может быть своё обозначение номера игл. Также широко распространена порядковая система нумерации игл фирмы Singer, которая может указывается вместе со стандартной (метрической) системой нумерации
Таблица. Соответствие стандартного (метрического) номера игл порядковому.
Метрический номер |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
90 |
95 |
100 |
105 |
110 |
120 |
125 |
130 |
140 |
Порядковый номер |
5 |
6 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
Метрический номер |
150 |
160 |
180 |
190 |
200 |
230 |
250 |
280 |
300 |
330 |
350 |
400 |
Порядковый номер |
|
23 |
24 |
|
25 |
26 |
27 |
28 |
29 |
30 |
31 |
|
