Размещение и подключение

Категория размещения источников питания учитывается при конструировании их кожухов и оболочек. Сварочные агрегаты, имеющие категорию размещения 1, могут эксплуатироваться на открытом воздухе, поскольку имеют собственную крышу и капот, защищающие их от дождя и снега. Сварочные трансформаторы, допускающие категорию размещения 2, могут работать под навесом. При этом они подвержены колебаниям температуры и влажности воздуха, но защищены от воздействия осадков. Большинство остальных источников (трансформаторы, выпрямители, преобразователи) изготавливаются по категории размещения 3, т.е. могут работать в закрытых помещениях (цехах) без регулирования климатических условий. Четвертая категория размещения (в помещениях с регулируемым климатом) рекомендуется только для источников с водяным охлаждением.

В сварочном цехе источники располагаются в отдельном помещении (машинном зале) или непосредственно у рабочих мест. В машинном зале улучшаются условия эксплуатации, обслуживания и ремонта, особенно многопостовых источников, но при этом увеличиваются расход сварочных кабелей и потери энергии. При размещении источников в цехе их устанавливают вблизи стен или колонн, чтобы не занимать производственную площадь. Сварочные источники не нуждаются в фундаменте и устанавливаются прямо на полу.

Соединение источников на параллельную и последовательную работу

Особенности соединения на параллельную работу иллюстрирует рис. Первичные обмотки трансформаторов T1 и T2 с помощью рубильников или автоматических выключателей Q1 и Q2  подключают обязательно к одинаковым линейным проводам трехфазной питающей сети, с тем, чтобы фазы вторичных ЭДС совпадали (рис. а). Со вторичной стороны необходимо попарно соединить зажимы одинаковой полярности. С этой целью произвольно соединяют пару зажимов, например, X1 и X3, и на холостом ходу прибором PV проверяют напряжение между зажимами X2 и X4. Если напряжение близко к нулю, зажимы найдены верно. Если напряжение равно сумме U01 + U02, следует поменять соединение зажимов. Во вторичной цепи устанавливают также рубильник Q3, с его помощью одна из пар зажимов (X2 и X4) соединяется уже после включения в сеть обоих трансформаторов, что предотвращает появление внутриконтурного тока большой величины.

Особенности соединения выпрямителей иллюстрирует рис. б.

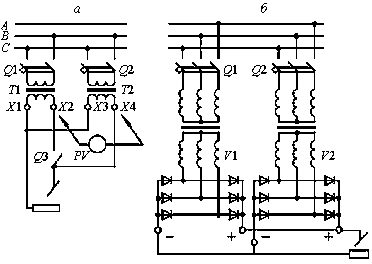

Рис. Схемы соединения на параллельную работу трансформаторов (а)  и выпрямителей (б)

Соединение диодных выпрямителей не вызывает особых трудностей. Внутриконтурные токи в таких схемах невозможны, поскольку к выпрямительному блоку они прикладываются в обратном направлении. Наиболее часто на параллельную работу соединяют многопостовые выпрямители. Они подключаются к общей магистрали тока по мере необходимости, причем некоторые из них могут находиться в резерве на случай выхода из строя работающего источника. Вентильные генераторы соединяются так же, как и диодные выпрямители. Выпрямители с тиристорными выпрямительными блоками соединять на параллельную работу не рекомендуется, поскольку у них даже при незначительном различии углов управления сильно отличается загрузка.

Последовательное соединение источников используется в том случае, когда необходимо повысить напряжение холостого хода и рабочее напряжение, например, при плазменных процессах. При этом плюсовой зажим одного источника соединяется с минусовым другого, а два оставшиеся соединяются с нагрузкой. Напряжение холостого хода в такой схеме, а ток

Основные правила эксплуатации источников питания
