1.Введение и область действия.
Прежде всего следует заметить, что устройств защитного отключения существует несколько видов, причем реагируют они на различные параметры электросети и защищают от различных поражающих факторов. В данной методике будут рассматриваться только электромеханические УЗО, реагирующие на дифференциальный ток (выключатели дифференциального тока), в дальнейшем тексте только они подразумеваются под аббревиатурой «УЗО».
Весь материал методики относится к электрическим сетям стандарта TN-C и TN-C-S.
Материалы данной методики рекомендуются к включению в программу обучения электротехнического персонала на 3-ю группу по электробезопасности и к включению в экзаменационные билеты.
2.Устройство и принцип действия узо.
У

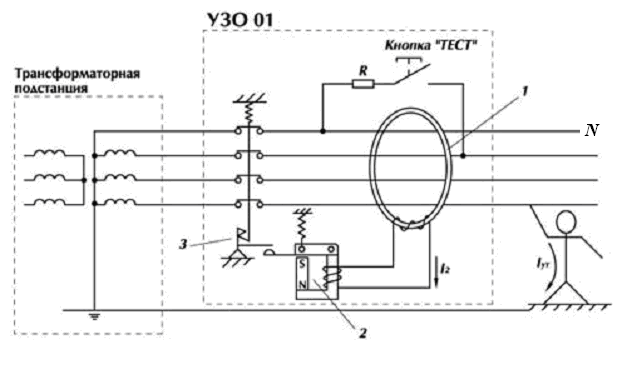

Рисунок 1. Устройство электромеханического дифференциального УЗО.
2.1Нормальный режим работы узо.
Характеризуется тем, что результирующий магнитный поток 4-ех проводов электросети, пропущенных через магнитопровод 1, равен нулю или недостаточен для срабатывания электромагнитной защелки 2. Это условие выполняется при любом распределении нагрузки (одно-, двух-, трехфазная), так как любой ток, прошедший слева направо по схеме, вернется и обратно – на магнитопроводе ничего не наведется (магнитные потоки токов «туда» и «обратно» взаимно уничтожатся, ток I2 равен нулю).
