Здание «5-этажный 30-квартирный жилой дом» предназначено для проживания людей.
Проектируемое жилое здание в плане прямоугольное с размерами в осях 12.2х 30,8 м. Высота этажа 2,8 м. Полная высота здания 19,8м. В здании запроектирован подвал высотой 2,32 м. Здание двухсекционное с 30 квартирами. При пожаре эвакуация людей из здания будет осуществляться через лестничную клетку.
Площадка строительства расположена в Гродненском районе.
Проект разработан для следующих нормативных и климатических условий:
- площадка строительства расположена в Гродненском районе;
- климатический район строительства – IIВ;
- средняя температура наружного воздуха:
- наиболее холодных суток - 31° С;
- наиболее холодной пятидневки - 22° С;
- грунт – песок;
- нормативное значение веса снегового покрова на 1 м горизонтальной поверхности земли – 0.5 кПа;
- нормативный скоростной напор ветра – 0,24 кПа.
- рельеф местности – равнинный;
Здание II класса ответственности:
- степень долговечности II
- степень огнестойкости II
Проектируемое здание привязывается к рядом стоящему общественному зданию. Участок строительства находится в горизонталях 120,00 и 121,00. Перепад рельефа в пределах строительной площадки незначительный.
При проведении строительных работ бетон и растворы доставляются автотранспортом с растворобетонного узла базы ПМК. Сборные железобетонные конструкции доставляются автотранспортом с заводов стройиндустрии г. Гродно. Строительные материалы и полуфабрикаты доставляются автотранспортом с базы УПТК.
Раздел 1 Объектный линейный календарный план строительства
1.1 Назначение календарного плана, нормативный срок строительства.
Календарный план производства работ на возведение отдельного здания или сооружения является основным документом проекта производства работ и разрабатывается на стадии рабочих чертежей. Он дает развитие производственного процесса во времени и в пространстве по отдельным участкам, захваткам, секциям, этажам. Календарный план охватывает весь комплекс работ по возведению объекта, начиная от срезки растительного слоя до сдачи объекта в эксплуатацию.
Разработка календарного плана производства работ ведется в следующей последовательности:
- производится анализ конструкций здания или сооружения для выбора рациональных методов производства;
- устанавливают номенклатуру строительных и монтажных процессов и подсчитывают объемы работ;
- выбирают способы производства работ по основным процессам и средства механизации;
- рассчитывают нормативную машино- и трудоемкость, потребность в материальных ресурсах;
- определяют состав бригад и звеньев;
- устанавливают сменность работ;
- рассчитывается продолжительность выполнения работ и устанавливается технологическая и организационная последовательность их выполнения;
- составляется календарный план производства работ с взаимной увязкой процессов во времени методом последовательного улучшения;
- корректируется календарный план по системе технико-экономических показателей с внесением в него поправок, уточнений и улучшений;
- строят графики движения рабочих – общий и по отдельным профессиям;
- разрабатывают график движения основных строительных машин и механизмов;
- составляют график поступления на объект строительных конструкций, изделий, материалов и оборудования;
- определяют ТЭП календарного плана;
Наименование работ |
Схемы и формулы подсчёта |
Ед. изм. |
Кол- Во |
1 |
2 |
3 |
4 |
1 Предварительная планировка строительной площадки бульдозером |
Fпл.=(а+20) · (b+20) = (24,24+20) · (12+20) = |
м² |
1415,6 |
2 Срезка растительного слоя грунта бульдозером на толщину 0,15 м |
Vср.= Fпл. · hср =1415,6· 0,15=245 |
м3 |
212,3 |
3 Разработка грунта в траншее экскаватором «обратная лопата» ёмкостью ковша 0,65м3 в отвал |
Определяем глубину выемки: Нк=УрЗФ-УрЗ=2,920-1,200=1,72 м
Т.к. грунт – песок и глубина котлована не более 3м, то по ТКП 45-1.03-44-2006 котлован вырывается с откосами и коэффициент откоса m=1 Определяем размеры дна котлована: аН=a+2·bф1+2·0,5=30,8+2*0,65+2·0,5= 33.1 м bН=b+2·bф2+2·0,5=12,2+2*0.65+2*0,5=14,5 м

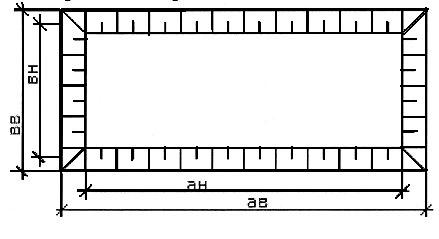

Определяем размеры верха котлована: аb= аН + 2Hk·m=32,8+2·1,72·1= 36.2 м bb= bН +2Нk ·m=14.6+2·1,72·1=18 м Определяем объём котлована: Vк=Нк/6·﴾(аН ·bН+ ab·bb+(аН+ab)(bН+bb)﴿= =1,72/6·(32.8·14.6+36.2·18,+ +(32.8 + 36,2)·(14,6+18,))=968.4 м3
|
|
|
|
Определяем объем фундамента (до отметки уровня земли : Vф=Vпод+ Vбл=Впод*Нпод*Lпод+ Вбл*Нбл*Lбл= =1,2*0,3*152,4+0.6*1,42*152,4=184,7 м3
Определяем объем подвала (до Ур.З.): Vп= Вп*Нп*Lп=11.55*1,42*30 +141.92=633,95 м3 Определяем объем грунта в отвал: Vотв=Vк-Vф-Vпод=968.4-184.7-633,95=149,75 м3
|
м3 |
149,75
|
4 Разработка грунта 1й группы в котловане экскаватором “обратная лопата” емкостью ковша 0.65м3 в транспортное средство. |
Vтр=Vк-Vотв=968.4-149,75=818,65 м3
|
м3 |
818,65 |
5 Ручная доработка грунта на толщину 0,1 м. |
Доработка грунта под устраиваемые фундаменты: Vдор.=Lф.·(Bф.+0,2)·0,1=152,4·(1,3+0,2)·0,1=22.86
|
м3 |
22.86 |
6 Монтаж плит ленточного фундамента |
См. таблицу 1.2
|
шт |
|
7 Устройство монолитных участков |
См. таблицу 1.2
|
м3
|
|
8 Монтаж блоков стен подвалов |
См. таблицу 1.2
|
шт
|
|
9 Устройство горизонтальной гидроизоляции из гидроизола |
Fги=Вбл*Lф*2=0.4*152.4*2=121.92 м2
|
м2
|
121.92
|
10 Устройство вертикальной гидроизоляции из мастики |
Fви=Нви*Lф(по перим)= 1.4*105.1=147,1 м2
|
м2 |
147.1 |
11 Монтаж плит перекрытия над подвалом |
См. таблицу 1.2 |
шт |
|
12 Обратная засыпка пазух фундамента |
Vоб.з=Vотв/Ко.р=163.32/1,05=155.54 м3 |
м3 |
155.54 |
13 Уплотнение грунта в пазухах фундамента |
Vупл= Vоб.з=155.54 м3 |
м3 |
155.54 |
Таблица 1.3 – Ведомость подсчета объёмов каменных работ
Наимено- вание работ |
Участок стен |
Длина, м |
Высота, м |
Кол. одинак участ- ков |
Площадь, м2 |
Толщ. стен, м |
Ед. изм |
Объём работ |
|||
Стен |
Оконпроё-мов |
Двер. проё-мов |
Стен, за искл. проём. |
||||||||
Кладка наружных стен из кирпича толщиной 510 мм |
Ось А |
31.4 |
2,8 |
- |
87,9 |
29,82 |
- |
58,08 |
0,51 |
м3 |
29,62 |
Ось Г |
31.4 |
2,8 |
- |
87,9 |
30 |
5,46 |
52,44 |
0,51 |
м3 |
26,74 |
|
Ось 1,11 |
12,8 |
2,8 |
2 |
71,68 |
- |
- |
71,68 |
0,51 |
м3 |
36,55 |
|
Итого |
|
|
|
|
|
|
|
|
|
|
92,91 |
Кладка внутренних стен из кирпича толщиной 380 мм |
Ось Б |
31,4 |
2,8 |
- |
87,9 |
- |
11,34 |
76,56 |
0,38 |
м3 |
29,09 |
Ось 3,8 |
11,8 |
2,8 |
2 |
66,08 |
- |
3,78 |
62,3 |
0,38 |
м3 |
23,67 |
|
Ось 4,9 |
4,6 |
2,8 |
2 |
25,76 |
- |
3,78 |
21,98 |
0,38 |
м3 |
8,35 |
|
Ось 6 |
12,2 |
2,8 |
- |
34,16 |
- |
- |
34,16 |
0,38 |
м3 |
12,98 |
|
Итого |
|
|
|
|
|
|
|
|
|
м3 |
74,09 |
Кладка перегоро- док из кирпича .толщиной 65 мм |
.. |
20,76 |
2,8 |
6 |
58,13 |
|
8,82 |
49,31 |
0,065 |
м2 |
49,31 |
Итого |
|
|
|
|
|
|
|
|
|
|
49,31 |
Таблица 1.4 - Сводная ведомость объёмов каменных работ
Наименование работ |
Формулы расчёта |
Единицы измерения |
Количество |
|
На этаж |
На весь объём |
|||
Кладка наружных стен из кирпича, толщиной 0,510 м |
Vст=(Fст- Fпр)·tст
|
м3 |
92,91 |
464,55 |
Кладка внутренних стен из кирпича, толщиной 0,38 м |
Vст=(Fст- Fпр)·tст
|
м3 |
74,09 |
370,45 |
Кладка перегоро- док из кирпича, толщиной 0,065 мм |
Fпер=Fпер- Fпр |
м2 |
49,31 |
246,55 |
Таблица 1.6 – Ведомость подсчёта объёмов работ по устройству кровли из металлочерепицы
Наименование работ |
Схемы и формулы подсчёта |
Объём работ |
|
Ед. изм |
Кол-во |
||
Утепление над 5 этажом: |
|
|
|
1.Устройство пароизоляции из ПВХ пленки |
Fиз=B·L=12,2·31,4=383 |
м2 |
383 |
2.Устройство утеплителя из пенополистирола |
Fут=B·L=12,2·31,4=383 |
м2 |
383 |
3.Устройство цементно-песчаной стяжки |
Fст=B·L=12,2·31,4=383 |
м2 |
383 |
Устройство кровли |
|
|
|
4. Устройство стропил |
Vст =b*h*L*n=0,1*0,15*6,2*64=5,95 |
м3 |
5,95 |
5.Устройство обрешетки |
Fоб= B·L·К= 12,2·31,4·1,2=459,69 |
м2 |
459,69 |
6.Устройство пароизоляции из ПВХ пленки |
Fиз=459,69 |
м2 |
459,69 |
7.Монтаж покрытия кровли из металочерепицы |
Fкр=459,69 |
м2 |
459,69 |
8.Устройство конька |
Lк=31,4 |
м |
31,4 |
9.Установка водосточных желобов |
Lж=86 |
м |
86 |
10.Установка водосточных труб |
Lтр=(Н-0,2)·n=(14,62-0,2)·6=86,52 |
м |
86,52 |
Таблица 1.7 – Ведомость подсчета объёмов отделочных работ
Наименование работ |
Схемы и формулы подсчёта |
Объём работ |
|
ед. изм |
Кол-во |
||
1 Внутренняя штукатурка стен и перегородок |
Согласно спецификации и ведомости КП по ГПЗ Fшт.ст=2572 |
м2 |
2572 |
2 Отделка поверхностей стен и потолков под окраску и оклейку обоями |
Fотд.= Fшт.ст + Fпот.= 2572+1467=4039 |
м2 |
4039 |
3 Окраска потолков известковыми составами |
Fокр.пот=1467 |
м2 |
1467 |
4 Масляная окраска стен лестничной клетки |
Fокр.лест=224 |
м2 |
224 |
5 Масляная окраска стен |
Fокр.ст=270,8 |
м2 |
270,8 |
6 Облицовка стен керамической плиткой |
Fобл.=187,2 |
м2 |
187,2 |
7 Оклейка стен обоями |
Fобои =2338 |
м2 |
2338 |
Таблица 1.8 – Ведомость определения объёмов работ по устройству полов
Вид покрытия пола |
Наименование помещений |
Размеры помещений, м |
Площадь, м2 |
Кол-во одинак. помещ. |
Коэф-т, учитываю-щий ниши |
Площадь пола, м2 |
Подготовка под полы |
||||||
Пароизоляция Из полиэтиленовой плёнки |
Жилые комнаты 1 этажа, сан. узлы 1-5 этажа, кухни коридоры 1 этажа |
|
511,04 |
|
- |
511,04 |
Утепление из фибролитовых плит |
Жилые комнаты 1-5 этажа, кухни и коридоры 1-5 |
|
1376 |
|
- |
1376 |
Устройство стяжки из цементно-песчаного р-р |
Все помещения |
|
2119,2 |
|
- |
2119,2 |
Линолеум |
Кухни и коридоры, жилые комнаты |
|
1526,4 |
10 |
1,02 |
1556,928 |
Плитка керамическая |
Сан. узлы |
|
136 |
5 |
1,02 |
138,72 |
Бетон |
Подвал |
|
326,6736 |
1 |
|
326,6736 |
Таблица 1.9 – Ведомость подсчета объёмов специальных и разных работ
Наименование работ |
Схемы и формулы подсчёта |
Объём работ |
||
Ед. изм |
Кол-во |
|||
Специальный цикл |
|
|
|
|
Отопление и вентиляция |
Согласно строительного объема здания
|
м3
|
7201 |
|
Водопровод и канализация |
Согласно строительного объема здания
|
м3
|
7201 |
|
Электроснабжение |
Согласно строительного объема здания
|
м3
|
7201 |
|
Газоснабжение |
Согласно строительного объема здания
|
м3
|
7201 |
|
Слаботочные сети и устройства |
Согласно строительного объема здания
|
м3
|
7201 |
|
Разные работы |
|
|
|
|
Устройство подготовки под отмостку |
Vотм=Fотм·hотм=90*0,15 =13,5
|
м3
|
13,5
|
|
Покрытие отмостки асфальтобетонной смесью |
Fотм=Pзд·bотм= 90 |
м2 |
90 |
|
|
|
|
|
|
